Карта портов AxelNAC
В данной статье приведен список портов AxelNAC для взаимодействия с элементами сетевой инфраструктуры.

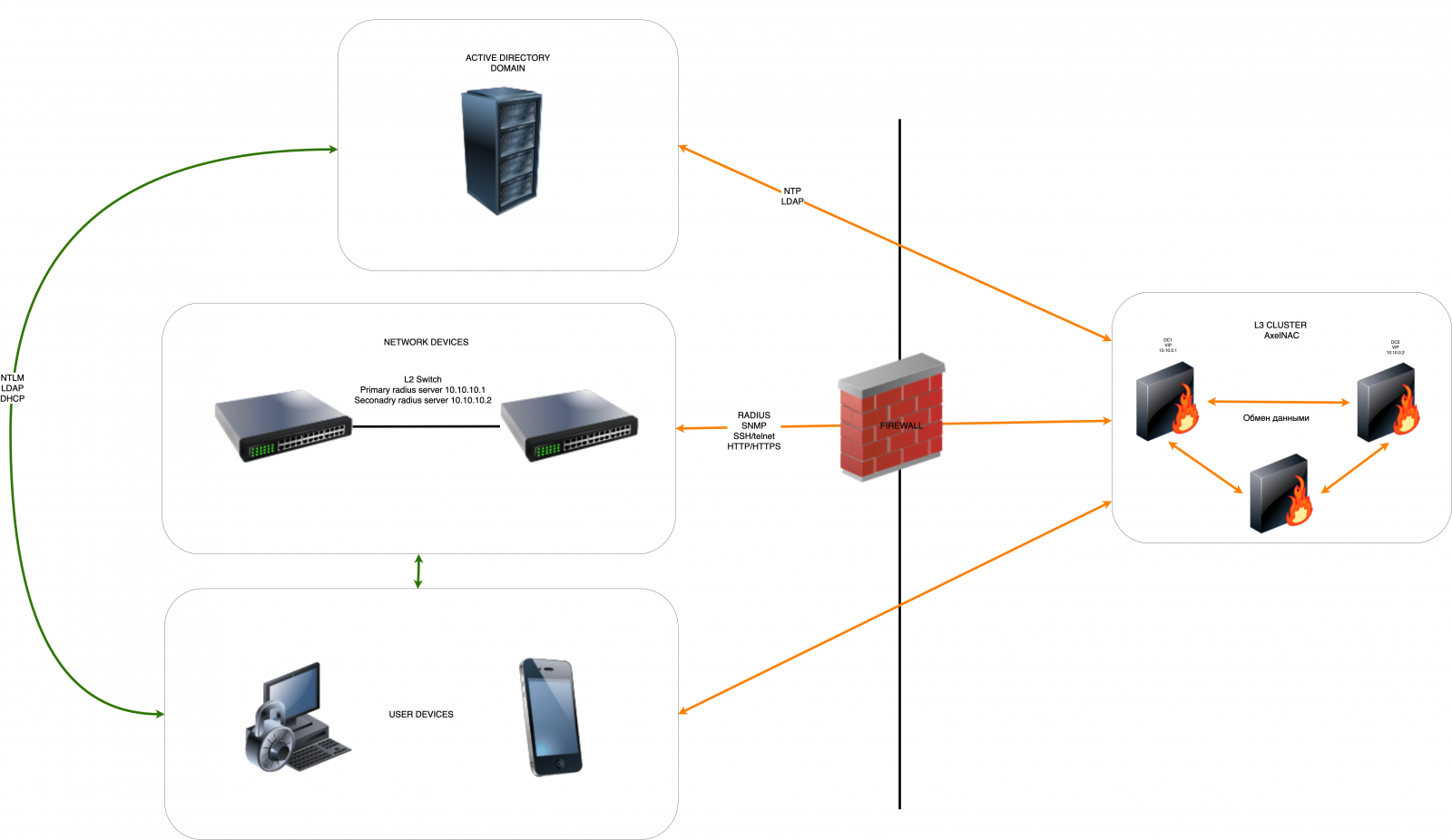

Схема взаимодействия компонентов в сети:
Таблицы портов взаимодействия
В данном разделе применяются сокращения для обозначения направления трафика:
- I — Incoming (входящий трафик AxelNAC);
- O — Outgoing (исходящий трафик от AxelNAC в сторону внешних элементов сети).
Взаимодействие AxelNAC ⟷ AxelNAC
В данном разделе приведены таблицы портов взаимодействия между узлами в кластере AxelNAC.
Таблица 1.1 — MariaDB
| Протокол | Порт | Направление |
|---|---|---|
| TCP | 3306 | I/O |
| TCP | 3307 | I/O |
Таблица 1.2 — Высокая доступность (High Availability)
| Протокол | Порт | Направление | Описание |
|---|---|---|---|
| TCP | 4444 | I/O | Galera SST |
| TCP | 4567 | I/O | Galera Replication |
| TCP | 4568 | I/O | Galera IST |
| TCP | 7890 | I/O | MariaDB Quorum Server |
| TCP | 7891 | I/O | MariaDB Quorum Server |
| TCP | 7788 | I/O | DRBD |
| TCP | 2224 | I/O | Pacemaker |
| TCP | 3121 | I/O | Pacemaker |
| TCP | 21064 | I/O | Pacemaker |
| UDP | 4253 | I/O | Galera Autofix |
| UDP | 4567 | I/O | Galera Replication |
| UDP | 5405 | I/O | Corosync |
| UDP | 5407 | I/O | Corosync |
Таблица 1.3 — Management-IF (службы для инструмента управления)
| Протокол | Порт | Направление |
|---|---|---|
| TCP | 7070 | I/O |
| TCP | 9090 | I/O |
| TCP | 9999 | I/O |
| TCP | 1444 | I/O |
| TCP | 9292 | I/O |
| TCP | 19999 | I/O |
| TCP | 23001-23256 | I/O |
| UDP | 2056 | I/O |
Таблица 1.4 — HAproxy-stats
| Протокол | Порт | Направление |
|---|---|---|
| TCP | 1025 | I/O |
| TCP | 1026 | I/O |
Таблица 1.5 — RADIUS
| Протокол | Порт | Направление |
|---|---|---|
| TCP | 1812 | I/O |
| TCP | 1813 | I/O |
| TCP | 1815 | I/O |
| TCP | 2083 | I/O |
| UDP | 1812 | I/O |
| UDP | 1813 | I/O |
| UDP | 1815 | I/O |
Таблица 1.6 — FingerStorage
| Протокол | Порт | Направление |
|---|---|---|
| TCP | 4723 | I/O |
| UDP | 1192 | I/O |
| UDP | 2055 | I/O |
| UDP | 6343 | I/O |
Таблица 1.7 — Syslog
| Протокол | Порт | Направление |
|---|---|---|
| UDP | 514 | I/O |
Таблица 1.8 — VRRP (данный протокол может опционально использоваться при кластеризации)
| Протокол | Порт | Направление |
|---|---|---|
| VRRP | multicast IP address 224.0.0.18 and IP protocol number 112 for IPv4 | I/O |
Взаимодействие AxelNAC ⟷ Сетевое устройство
В данном разделе приведены таблицы портов взаимодействия AxelNAC с сетевыми устройствами.
Таблица 2.1 — RADIUS
| Протокол | Порт | Направление |
|---|---|---|
| UDP | 1700 | O |
| UDP | 1812 | I/O |
| UDP | 1813 | I/O |
| UDP | 3799 | O |
Таблица 2.2 — SNMP
| Протокол | Порт | Направление |
|---|---|---|
| UDP | 161 | I |
| UDP | 162 | I/O |
Таблица 2.3 — SSH/Telnet
| Протокол | Порт | Направление |
|---|---|---|
| TCP | 22 | O |
| TCP | 23 | O |
Таблица 2.4 — HTTP/HTTPS
| Протокол | Порт | Направление |
|---|---|---|
| TCP | 80 | O |
| TCP | 443 | O |
| TCP | 8443 | O |
Таблица 2.5 — DHCP
| Протокол | Порт | Направление |
|---|---|---|
| UDP | 67 | I |
| UDP | 68 | I |
Таблица 2.6 — TACACS+
| Протокол | Порт | Направление |
|---|---|---|
| TCP | 49 | I/O |
Взаимодействие AxelNAC ⟷ Active Directory
В данном разделе приведены таблицы портов взаимодействия AxelNAC с каталогом Active Directory.
Таблица 3.1 — NTP
| Протокол | Порт | Направление |
|---|---|---|
| TCP | 123 | O |
| UDP | 123 | O |
Таблица 3.2 — LDAP
| Протокол | Порт | Направление |
|---|---|---|
| TCP | 389 | O |
| UDP | 389 | O |
Таблица 3.3 — LDAPS
| Протокол | Порт | Направление |
|---|---|---|
| TCP | 636 | O |
Таблица 3.4 — SMB
| Протокол | Порт | Направление |
|---|---|---|
| TCP | 445 | O |
Таблица 3.5 — Kerberos
| Протокол | Порт | Направление |
|---|---|---|
| TCP | 88 | O |
| UDP | 88 | O |
Взаимодействие AxelNAC ⟷ Центр сертификации (CA)
В данном разделе приведены таблицы портов взаимодействия AxelNAC с центром сертификации (CA)
Таблица 4.1 — SCEP
| Протокол | Порт | Направление |
|---|---|---|
| TCP | 443 | O |
| TCP | 80 | O |
Взаимодействие AxelNAC ⟷ Интерфейс управления
В данном разделе приведены таблицы портов взаимодействия AxelNAC с интерфейсом управления (для настройки AxelNAC).
Таблица 5.1 — SSH
| Протокол | Порт | Направление |
|---|---|---|
| TCP | 22 | I |
Таблица 5.2 — HTTP
| Протокол | Порт | Направление |
|---|---|---|
| TCP | 80 | I |
| TCP | 443 | I |
Таблица 5.3 — HTTPS
| Протокол | Порт | Направление |
|---|---|---|
| TCP | 8080 | I |
| TCP | 4443 | I |
| TCP | 1443 | I |
Взаимодействие AxelNAC ⟷ Пользователь
В данном разделе приведены таблицы портов взаимодействия AxelNAC с пользователем.
Таблица 6.1 — WinRM (для ОС Windows)
| Протокол | Порт | Направление |
|---|---|---|
| TCP | 5985 | O |
| TCP | 5986 | O |
Таблица 6.2 — HTTP/HTTPS
| Протокол | Порт | Направление |
|---|---|---|
| TCP | 80 | I |
| TCP | 443 | I |
| TCP | 1443 | I |
Порт 1443 является управляющим интерфейсом AxelNAC и необходим для открытия при использовании спонсорского портала.
Взаимодействие Пользователь ⟷ Active Directory
В данном разделе приведены таблицы портов взаимодействия пользователей с каталогом Active Directory.
Таблица 7.1 — DNS
| Протокол | Порт | Направление |
|---|---|---|
| UDP | 53 | O |
Таблица 7.2 — DHCP
| Протокол | Порт | Направление |
|---|---|---|
| UDP | 67 | I/O |
| UDP | 68 | I/O |
Взаимодействие AxelNAC ⟷ Узел исполнения скриптов
В данном разделе приведены таблицы портов взаимодействия AxelNAC с узлом исполнения скриптов Ansible для сборки кластера или обновления версии системы.
Таблица 8.1 — SSH
| Протокол | Порт | Направление |
|---|---|---|
| TCP | 22 | I/O |
