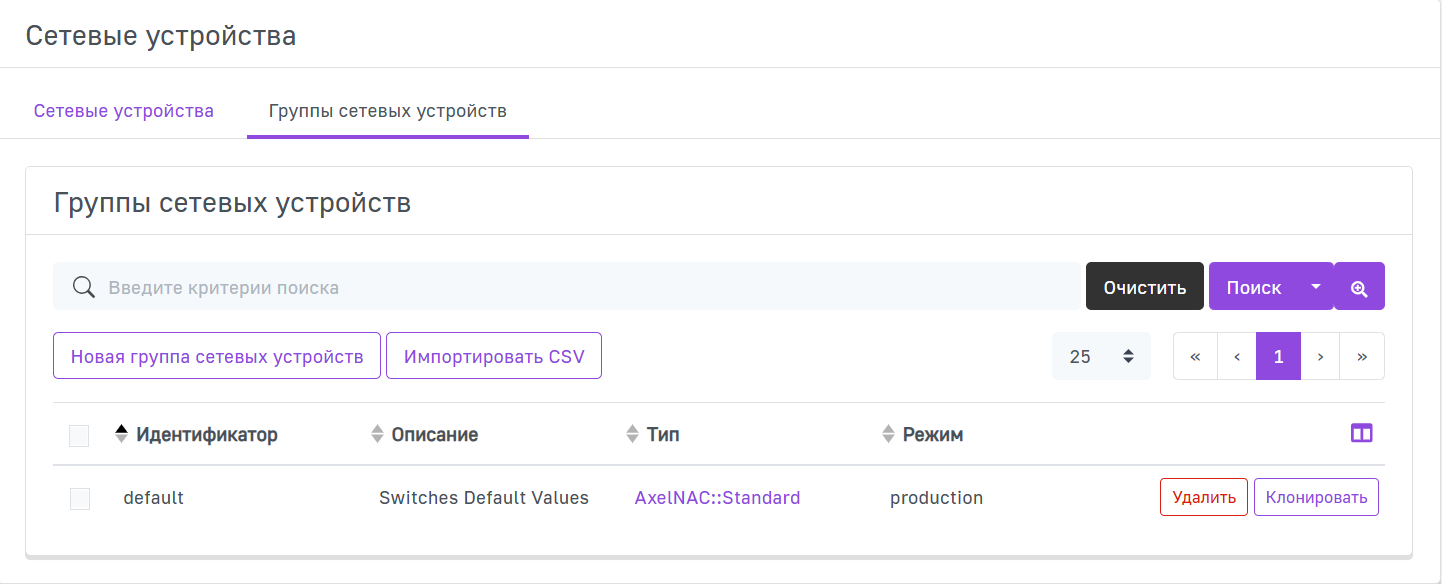

Вкладка «Группы сетевых устройств»

На данной вкладке создаются группы сетевых устройств, содержащие настройки для сетевых устройств этой группы.

По умолчанию в таблице отображаются 4 столбца:

  • Идентификатор — имя группы сетевых устройств;
  • Описание — описание группы сетевых устройств;
  • Тип — профиль сетевых устройств в группе;
  • Режим — режим работы сетевых устройств в группе.

Управление таблицей​

Набор отображаемых столбцов в таблице может быть изменен, для этого нажмите на иконку . В выпадающем списке нажмите на название столбца, отображение которого в таблице необходимо изменить.

По умолчанию на странице отображается 25 записей, однако вы можете выбрать отображение 10, 50, 100, 200, 500 и 1000 записей на странице. Для этого нажмите на поле  в правом верхнем углу списка и выберите в выпадающем списке необходимое количество для отображения.

Вы можете отсортировать таблицу по Идентификатору, Описанию, Типу, Режиму в порядке алфавитного возрастания или убывания с помощью иконки . По умолчанию все записи в таблице отображаются в порядке алфавитного возрастания по Идентификатору.

Для переключения между страницами используйте блок в правом верхнем углу списка.

Для переключения между страницами используйте блок в правом верхнем углу списка.

Создание новой группы сетевых устройств​

Для того чтобы создать новое сетевое устройство, нажмите Новая группа сетевых устройств в левом верхнем углу страницы. После этого откроется меню конфигурации группы сетевых устройств.

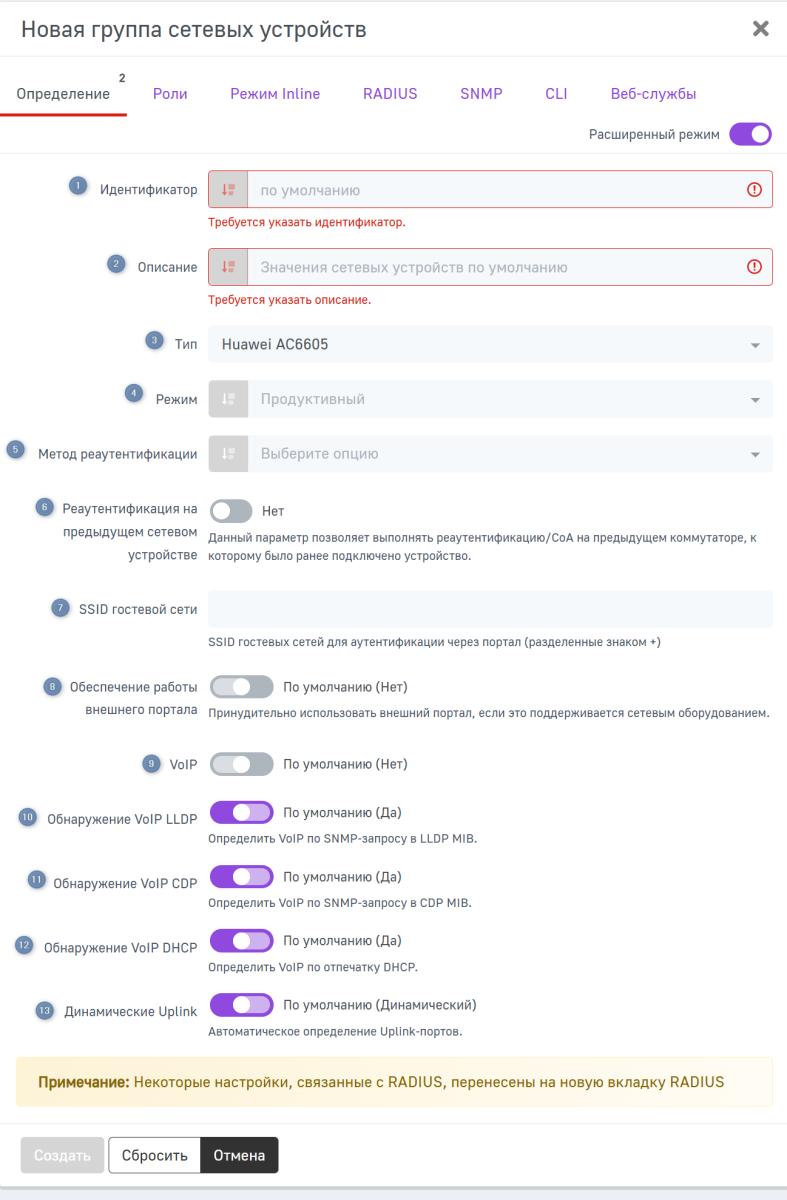

Определение​

На данной вкладке можно указать глобальные настройки коммутатора для сетевого оборудования.

к сведению

В левом верхнем углу, справа от названия вкладки Определение, отображается количество оставшихся обязательных для заполнения полей.

В данном меню доступны следующие настройки:

  1. Идентификатор — идентификатор группы сетевых устройств, который будет отображаться в таблице со списком всех групп сетевых устройств;
  2. Описание — описание группы сетевых устройств, которое будет отображаться в таблице со списком всех групп сетевых устройств;
  3. Тип — профили сетевого оборудования. Подробнее о профилях вы можете прочитать здесь. Для некоторых типов устройств доступна возможность Просмотреть шаблон сетевого устройства. При нажатии на кнопку   открывается страница, где можно просмотреть и изменить настройки уже существующего шаблона сетевого устройства. Подробнее о профилях вы можете прочитать здесь;
  4. Режим — режим работы сетевых устройств в группе. Возможные значения:
    • Тестирование — режим работы позволяет убедиться в корректности выполнения правил аутентификации, но клиентская сессия не будет настроена в соответствии с ними;
    • Регистрация — режим работы позволяет убедиться в корректности выполнения правил аутентификации, но клиентская сессия не будет настроена в соответствии с ними, за исключением VoIP-устройств, управляемых через SNMP-trap;
    • Продуктивный — режим работы позволяет выполнять настройку клиентских сессий и является полнофункциональным режимом работы.
  5. Метод реаутентификации— метод, с помощью которого происходит реаутентификация. Возможные значения:
    • Telnet — команда на реаутентификацию передается по протоколу Telnet;
    • SSH — команда на реаутентификацию передается по протоколу SSH;
    • SNMP — команда на реаутентификацию передается по протоколу SNMP ;
    • RADIUS — команда на реаутентификацию передается по протоколу RADIUS;
    • HTTP — команда на реаутентификацию передается по протоколу HTTP;
    • HTTPS — команда на реаутентификацию передается по протоколу HTTPS.
  6. Реаутентификация на предыдущем сетевом устройстве — данный параметр позволяет отправлять команду на реаутентификацию сессии устройства или пользователя на сетевых устройствах данной группы, если MAC-адрес был ранее определен на другом сетевом устройстве, контролируемом AxelNAC;
  7. SSID гостевой сети (появляется только при выборе типа устройства Huawei AC6605) — имена гостевых сетей, для которых будет работать механизм перенаправления на портал с использованием протокола China Portal Protocol (должны быть разделены знаком +);
  8. Обеспечение работы внешнего портала — принудительно использовать внешний портал для регистрации, если это поддерживается сетевым оборудованием;
  9. VoIP — задает отправку особых RADIUS-атрибутов для назначения Voice VLAN для устройств, для которых активирован параметр VoIP;
  10. Обнаружение VoIP LLDP — автоматическое задание атрибута VoIP для сетевых устройств на основе SNMP-запросов в LLDP MIB;
  11. Обнаружение VoIP CDP — автоматическое задание атрибута VoIP для сетевых устройств на основе SNMP-запросов в СDP MIB;
  12. Обнаружение VoIP DHCP — автоматическое задание атрибута VoIP для сетевых устройств на основе отпечатка DHCP;
  13. Динамические Uplink — автоматическое определение Uplink-портов. При включении отправляет информацию о поднявшемся порте используя SNMP-trap.

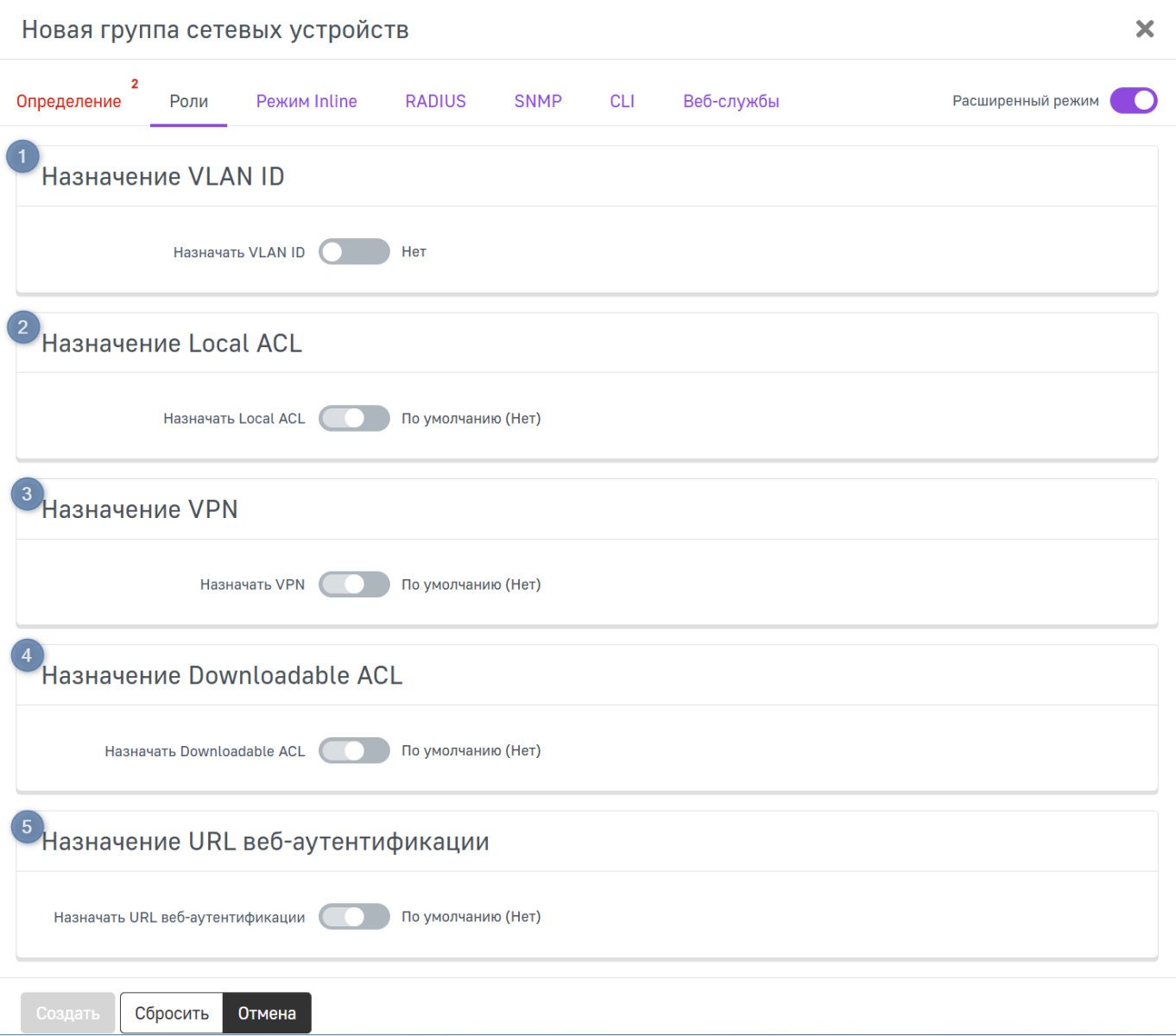

Роли​

На данной вкладке можно задать и переопределить параметры ранее созданных ролей для данной группы сетевых устройств.

В данном меню доступны следующие настройки:

  1. Назначать VLAN ID — должно ли при применении ролей к сессиям пользователей или устройств происходить назначение VLAN. При активации данного параметра появляется возможность задать VLAN для ранее созданных ролей. Отсутствие значения VLAN ID у роли при ее назначении означает, что значение VLAN не будет отправлено на сетевое устройство и большинство сетевых устройств применит к сессии пользователя VLAN по умолчанию, указанный в настройках данного порта (точное поведение вашего сетевого устройства уточняйте в документации производителя вашего сетевого устройства). Значение**-1**для VLAN ID какой-либо роли означает, что вместо сообщения Access-Accept при применении данной роли сетевое устройство получит сообщение Access-Reject и сессия будет заблокирована. У некоторых предустановленных ролей есть значения по умолчанию;
  2. Назначать Local ACL — должно ли при применении ролей к сессиям пользователей или устройств происходить назначение локального ACL. При активации данного параметра в поле для ролей необходимо задать имя ACL, которое создано на сетевом оборудовании. Данное имя будет прислано сетевому оборудованию для применения к клиентской сессии RADIUS по итогу авторизации. Если ACL с указанным именем не создан на сетевом устройстве, большинство сетевых устройств будут игнорировать все параметры, переданные в RADIUS-ответе, такие как VLAN ID или URL-redirect;
  3. Назначать VPN  — нужно ли назначать роли VPN. При активации данного параметра в поля вписываются RADIUS-атрибут. Он будет прислан сетевому оборудованию для клиентской сессии RADIUS по итогу авторизации;
  4. Назначать Downloadable ACL — нужно ли назначать роли из Downloadable ACL. Добавление списка доступа (ACL) заменяет собой список, который определен непосредственно в конфигурации роли. Он будет прислан сетевому оборудованию для клиентской сессии RADIUS по итогу авторизации;
  5. Назначать URL веб-аутентификации — нужно ли назначать роли URL веб-аутентификации. При активации данного параметра в поля вписываются адрес в формате RADIUS-атрибута, на который пользователь будет перенаправлен при веб-аутентификации. Ссылка указывается в зависимости от оборудования (Пример: http://10.10.0.205/Cisco::ASA). Оно будет прислано сетевому оборудованию для клиентской сессии RADIUS по итогу авторизации.

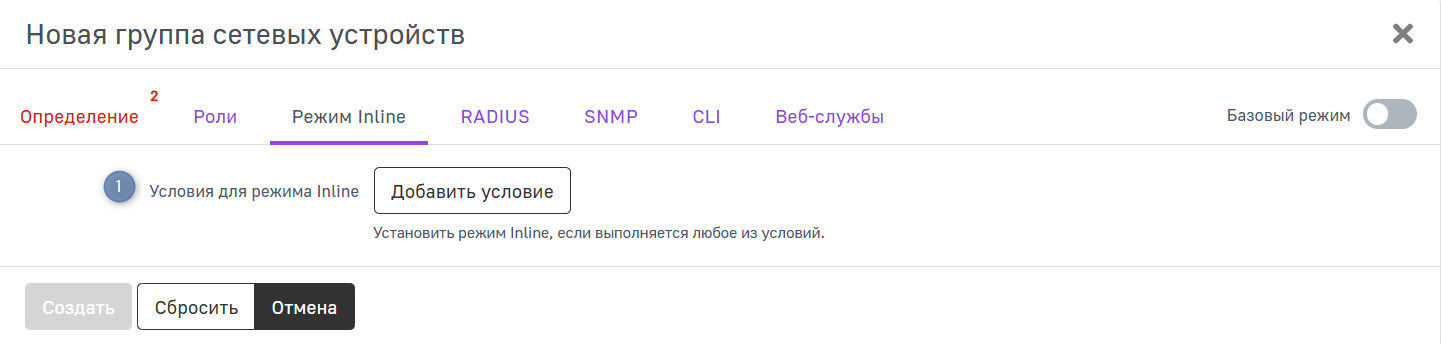

Режим Inline​

Режим Inline в AxelNAC позволяет контролировать сессии пользователей и устройств на сетевом оборудовании, не поддерживающем протокол 802.1x и другие методы интеграции с сетевым оборудованием. Для работы данного режима VLAN пользователей/устройств должны терминироваться на AxelNAC, который будет обеспечивать маршрутизацию и применение ограничений к пользовательскому трафику (трафику устройств).

В данном меню доступны следующие настройки:

  1. Условия для режима Inline —  установить режим Inline, если выполняется любое из условий. Количество условий может быть неограниченно. Возможные условия:
    • Всегда — режим будет применяться для любого подключаемого устройства;
    • Порт — режим будет применяться только на определенных портах. В данном условии необходимо также выбрать номер порта;
    • MAC-адрес — режим будет применяться только для определенных MAC-адресов. В данном условии необходимо также указать MAC-адрес;
    • SSID сети Wi-Fi — режим будет применяться только для определенных SSID. В данном условии также необходимо указать SSID сети Wi-Fi.

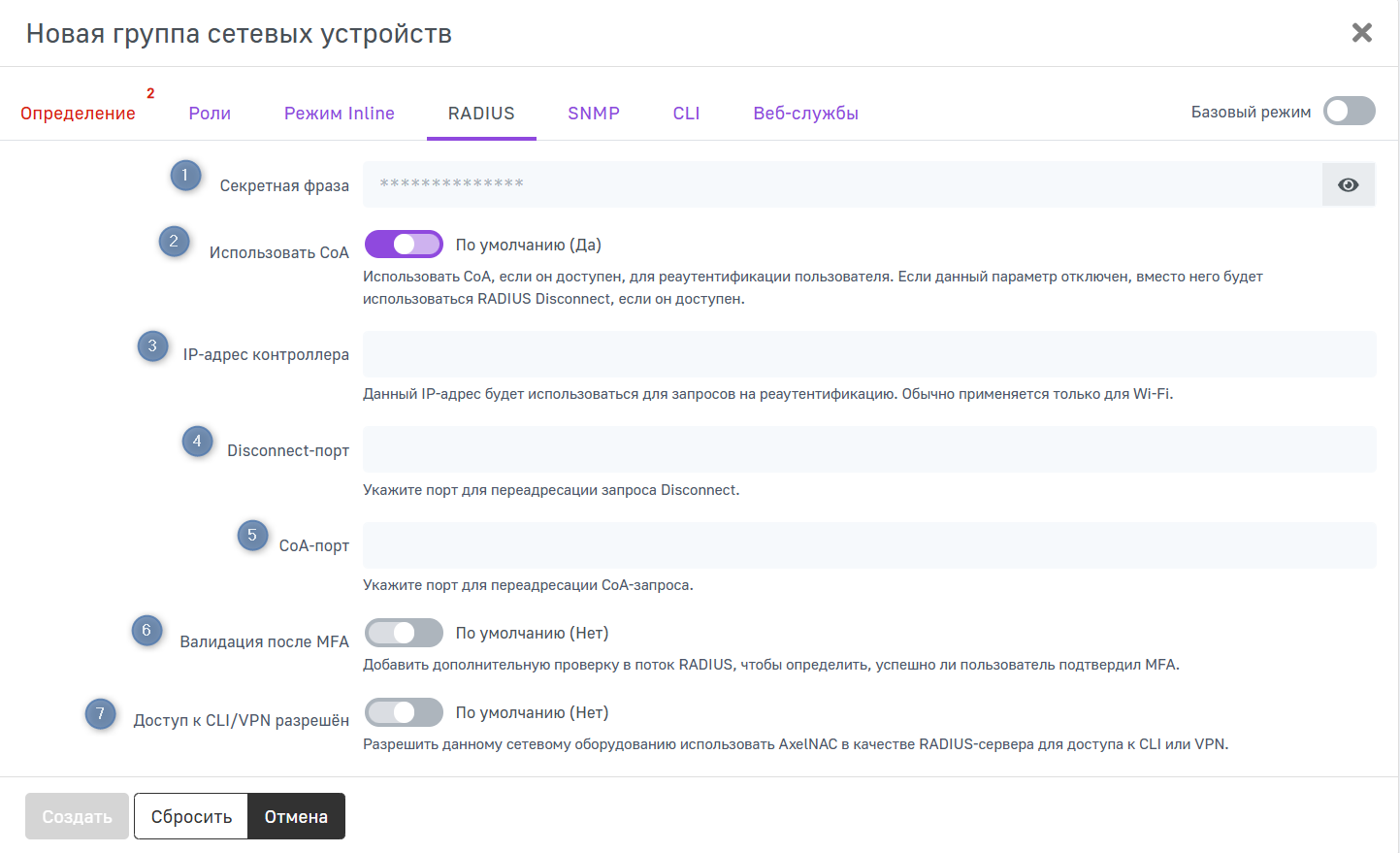

RADIUS​

На данной вкладке можно настроить интеграцию RADIUS.

В данном меню доступны следующие настройки:

  1. Секретная фраза — укажите секретную фразу, которую вы настроили на коммутаторе;

  2. Использовать CoA — использовать CoA, если он доступен, для реаутентификации пользователя. При отключении данного параметра будет использоваться RADIUS Disconnect, если он доступен;

    совет

    Данное значение будет использоваться системой в случае, если на вкладке Определение в поле Метод реаутентификации выбрано значение RADIUS. В ином случае заданное в этом поле значение не будет применено.

  3. IP-адрес контроллера — данный IP-адрес будет использоваться для запросов на реаутентификацию. Обычно применяется только для Wi-Fi-соединений;

  4. Disconnect-порт — укажите порт для переадресации запроса Disconnect;

  5. CoA-порт — укажите порт для переадресации CoA-запроса;

  6. Валидация после MFA — добавить дополнительную проверку в поток RADIUS, чтобы определить, успешно ли пользователь подтвердил MFA;

  7. Доступ к CLI/VPN разрешен — разрешить данному сетевому оборудованию использовать AxelNAC в качестве RADIUS-сервера для доступа к CLI или VPN.

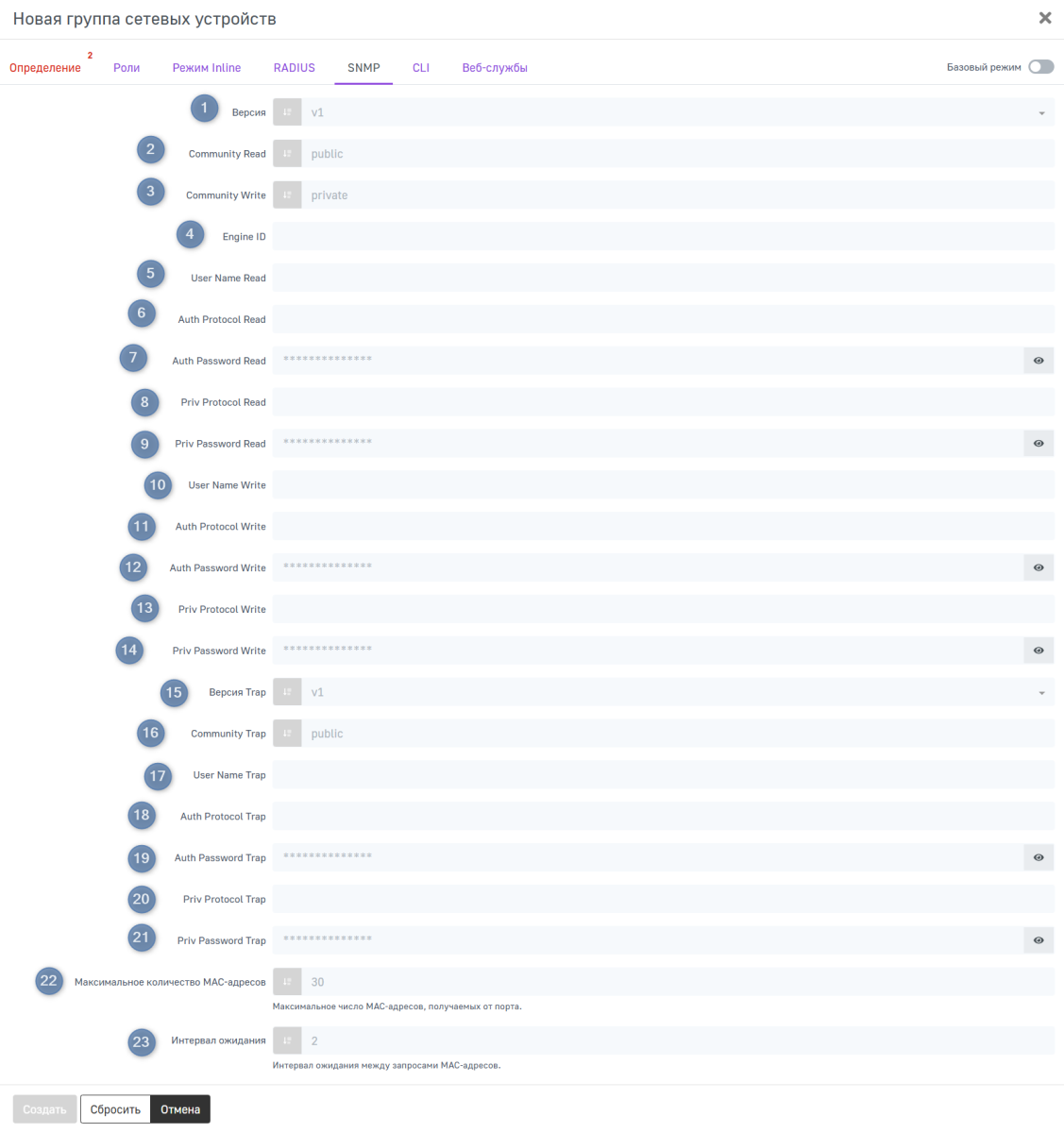

SNMP​

На данной вкладке находятся настройки интеграции с сетевым оборудованием.

В данном меню доступны следующие настройки:

  1. Версия — версия протокола SNMP (v1, v2c, v3), используемая для обмена данными;
  2. Community Read — строка сообщества SNMP, которая предоставляет доступ для чтения к данным устройства в SNMPv1 и SNMPv2;
  3. Community Write — строка сообщества SNMP, которая предоставляет доступ для записи данных устройства в SNMPv1 и SNMPv2;
  4. Engine ID — идентификатор механизма аутентификации в SNMPv3;
  5. User Name Read — имя пользователя для чтения данных в SNMPv3;
  6. Auth Protocol Read — используемый протокол аутентификации (MD5, SHA) для чтения в SNMPv3;
  7. Auth Password Read — пароль аутентификации для чтения в SNMPv3;
  8. Priv Protocol Read — используемый протокол шифрования (DES, AES) для чтения SNMPv3;
  9. Priv Password Read — пароль шифрования для чтения в SNMPv3;
  10. User Name Write — имя пользователя для записи данных в SNMPv3;
  11. Auth Protocol Write — используемый протокол аутентификации для записи в SNMPv3;
  12. Auth Password Write — пароль аутентификации для записи в SNMPv3;
  13. Priv Protocol Write — используемый протокол шифрования для записи в SNMPv3;
  14. Priv Password Write — пароль шифрования для записи в SNMPv3;
  15. Версия Trap — версия протокола SNMP (v1, v2c, v3), используемая для SNMP Trap-сообщений;
  16. Community Trap — строка сообщества для приема SNMP Trap-сообщений в SNMP v1/v2c;
  17. User Name Trap — имя пользователя для приема Trap-сообщений в SNMPv3;
  18. Auth Protocol Trap — используемый протокол аутентификации для Trap-сообщений в SNMPv3;
  19. Auth Password Trap — пароль аутентификации для Trap-сообщений в SNMPv3;
  20. Priv Protocol Trap — используемый протокол шифрования для Trap-сообщений в SNMPv3;
  21. Priv Password Trap — пароль шифрования для Trap-сообщений в SNMPv3;
  22. Максимальное количество MAC-адресов — максимальное число MAC-адресов, получаемых от порта;
  23. Интервал ожидания — интервал ожидания между запросами MAC-адресов.

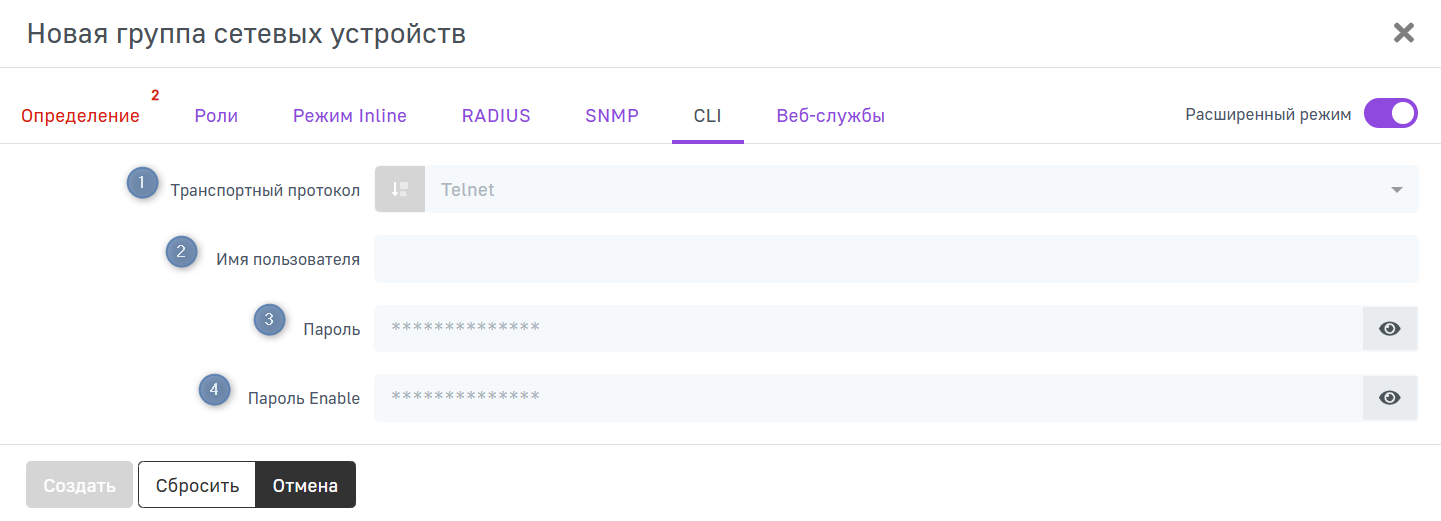

CLI​

На данной вкладке можно настроить подключения к устройствам группы через командную строку.

В данном меню доступны следующие настройки:

  1. Транспортный протокол — протокол для управления подключением через командную строку. Возможные варианты:
    • Telnet — передает данные в виде текста;
    • SSH — передает данные в зашифрованном формате по защищенному каналу.
  2. Имя пользователя — имя пользователя;
  3. Пароль — пароль пользователя;
  4. Пароль Enable — пароль для получения большего количества прав, вводится при подключении на коммутаторе.

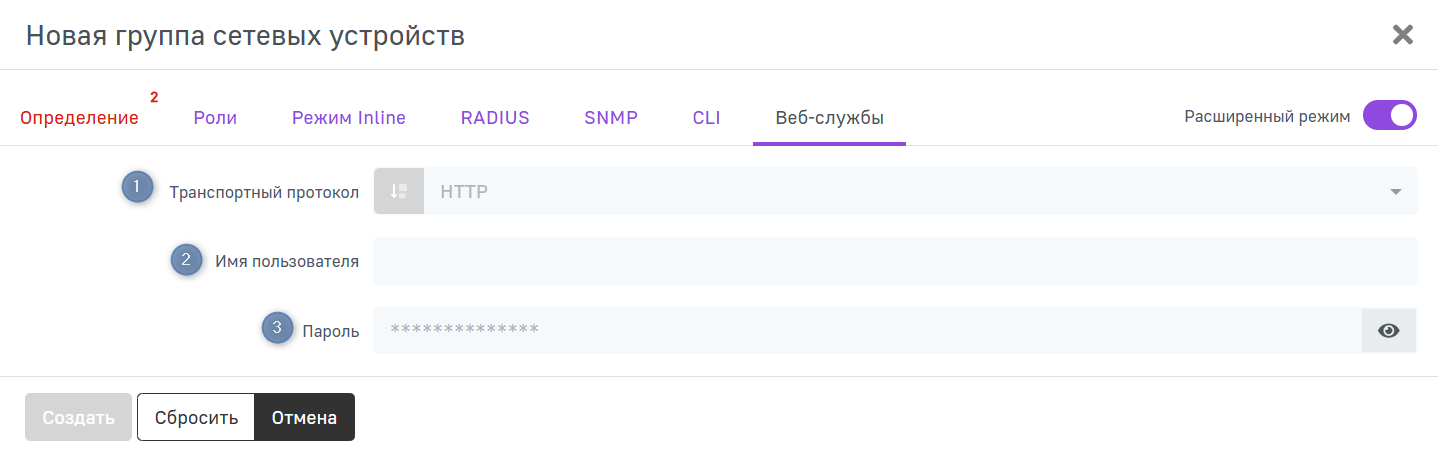

Веб-службы​

На данной вкладке можно настроить подключения к устройствам группы через API.

В данном меню доступны следующие настройки:

  1. Транспортный протокол — протокол для управления подключением через API. Возможные варианты:
    • HTTP — протокол передачи данных между веб-браузером и сервером;
    • HTTPS — протокол безопасной передачи данных между веб-браузером и сервером.
  2. Имя пользователя — имя пользователя для подключения к API;
  3. Пароль — пароль пользователя для подключения к API.

Для того чтобы создать новое сетевое устройство, заполните параметры конфигурации и нажмите Создать. Для того чтобы сбросить введенные параметры на стандартные значения, нажмите Сбросить. Для того чтобы вернуться на предыдущую страницу без сохранения выполненных на странице действий, нажмите Отменить.

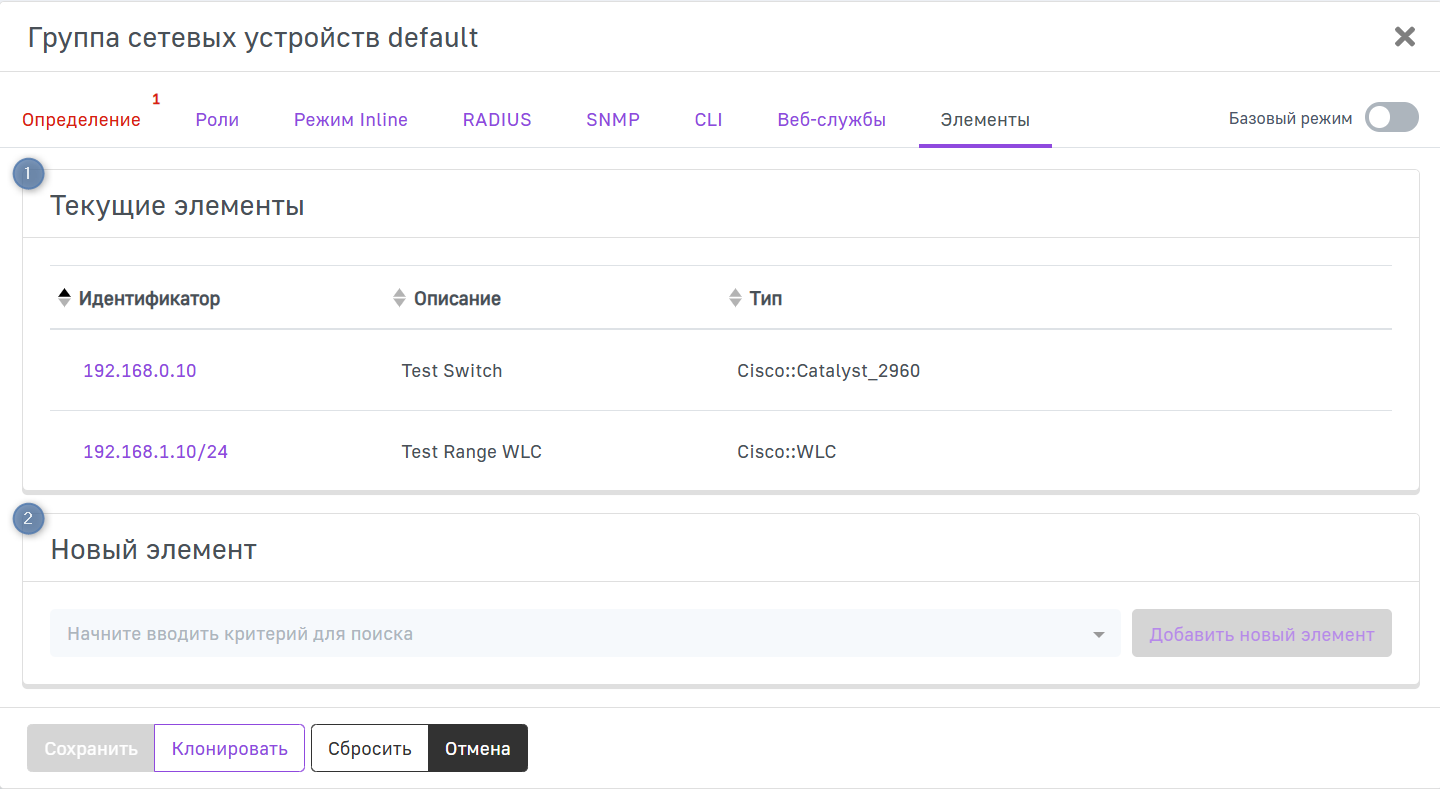

Элементы​

На данной вкладке можно увидеть сетевые устройства, входящие в эту группу. Данная вкладка появляется при просмотре уже существующей группы.

Текущие элементы​

Список сетевых устройств, находящихся в этой группе. На них распространяются настройки, которые указаны в группе. В таблице отображаются следующие поля:

  • Идентификатор — имя группы сетевых устройств;
  • Описание — описание группы сетевых устройств;
  • Тип — профиль сетевых устройств в группе.

Новый элемент​

Поле добавления устройства, принадлежащего другой группе. Для добавления устройства в эту группу введите его название или выберите его из выпадающего списка, после чего нажмите кнопку . Устройство удаляется из предыдущей группы и переносится в таблицу Текущие элементы.

внимание

При добавлении в новую группу настройки новой группы применяются к устройству и полностью перезаписывают все настройки устройства.

Поиск группы сетевых устройств​

Для того чтобы найти определенную группу сетевых устройств, можно выполнить поиск по критериям: Идентификатор, Описание, Тип или Режим. Введите интересующий критерий в поле поиска и нажмите Поиск. Нажмите Очистить, чтобы сбросить критерии поиска.

Также можно выполнять поиск по нескольким критериям. Для этого нажмите на иконку лупы  справа от кнопки Поиск.

В меню расширенного поиска вы можете выбрать операторы И и ИЛИ и указать несколько критериев для поиска. Поиск можно вести по критериям:

  • Идентификатор — поиск по идентификатору группы сетевых устройств;
  • Описание — поиск по описанию группы сетевых устройств;
  • Режим — поиск по режиму, выбранному для группы сетевых устройств;
  • Тип — поиск по типу, выбранному для группы сетевых устройств.

Также вам доступны следующие операторы:

  • равно;
  • не равно;
  • начинается с (недоступно для критерия Тип);
  • заканчивается на (недоступно для критерия Тип);
  • содержит (недоступно для критерия Тип).

Для того чтобы изменить порядок выражений, нажмите и удерживайте иконку  и перетащите выражение. Чтобы удалить выражение, нажмите на иконку .

Вы можете сохранить и экспортировать существующий запрос, чтобы воспользоваться им позднее или импортировать уже существующий запрос. Все эти действия можно выбрать из выпадающего списка, нажав на иконку .

Редактирование группы сетевых устройств​

Для того чтобы отредактировать группу сетевых устройств, нажмите на строку в таблице с названием нужной группы сетевых устройств. На открывшейся странице можно изменить все параметры группы сетевых устройств.

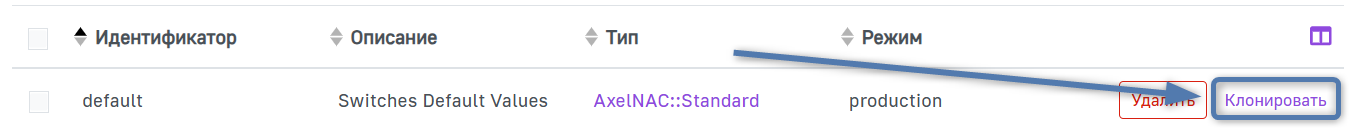

Клонирование группы сетевых устройств​

Для того чтобы создать копию определенной группы сетевых устройств, нажмите Клонировать. После этого вам будет предложено отредактировать скопированную группу сетевых устройств.

Также в режиме редактирования группы сетевых устройств вы можете в конце страницы нажать кнопку Клонировать.

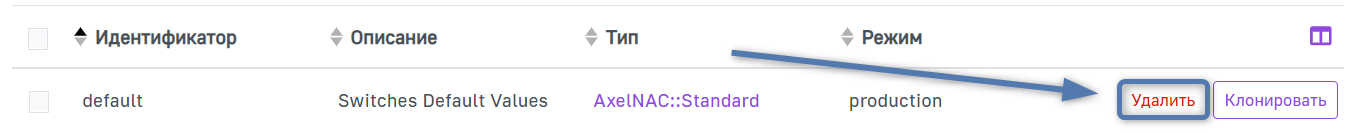

Удаление группы сетевых устройств​

Для того чтобы удалить группы сетевых устройств, нажмите Удалить. После этого подтвердите удаление.

Также в режиме редактирования группы сетевых устройств вы можете в конце страницы нажать кнопку Удалить. После этого подтвердите удаление.

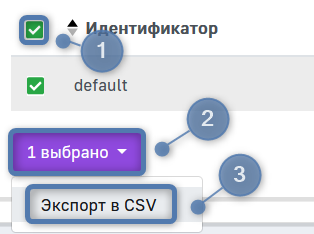

Групповые действия​

Для того чтобы выполнить действия с несколькими группами сетевых устройств, отметьте необходимые группы сетевых устройств. Чтобы выполнить действия со всеми группами сетевых устройств в списке, нажмите на селектор  в шапке таблицы.

На данный момент единственное доступное групповое действие в системе — Экспорт в CSV. При его выборе, файл в формате .csv, содержащий записи таблицы, попадает в менеджер загрузки вашего браузера.

Импортировать групп сетевых устройств​

Подробнее об импорте вы можете прочитать здесь.
