Блок «Маршрутизируемые сети»

Блок Маршрутизируемые сети позволяет сконфигурировать сетевые сегменты, работающие на уровне (Layer 3), в которых осуществляется маршрутизация трафика между различными подсетями. В этих сетях могут использоваться протоколы и механизмы (DHCP, NAT, DNS NAT и CoA). Такие сети применяются для организации изолированных зон (например, регистрационной или изоляционной) с управлением маршрутами и шлюзами.

«Маршрутизируемые сети»​

В данном блоке выполняется конфигурация параметров L3-сетей с маршрутизацией, включая DHCP, NAT, маршрутизацию и сетевые политики.

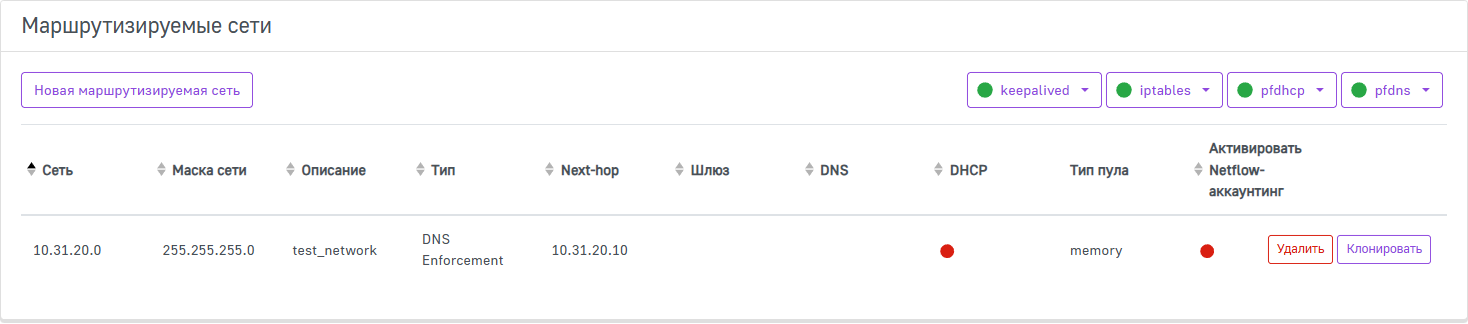

По умолчанию в таблице отображаются 10 столбцов:

  • Сеть — IP-адрес маршрутизируемой сети;
  • Маска сети — маска подсети, определяющая диапазон адресов в сети;
  • Описание — описание маршрутизируемой сети;
  • Тип — тип маршрутизируемой сети;
  • Next-hop — IP-адрес следующего узла (маршрутизатора) для передачи трафика;
  • Шлюз — основной шлюз по умолчанию для выхода из этой сети;
  • DNS — адрес DNS-сервера, используемого в этой сети;
  • DHCP — параметр, указывающий, используется ли DHCP в данной сети;
  • Тип пула — способ распределения IP-адресов из заданного пула;
  • Активировать Netflow-аккаунтинг — включение сбора сетевой статистики с использованием протокола NetFlow.

Управление таблицей​

Вы можете отсортировать таблицу по Сети, Маске сети, Описанию, Типу, Next-hop, Шлюзу, DNS, DHCP, Активации Netflow-аккаунтинга в порядке возрастания или убывания с помощью иконки . По умолчанию все записи в таблице отображаются в порядке алфавитного возрастания по столбцу Сети.

Службы​

После внесения любых изменениях в раздел Маршрутизируемые сети необходимо перезапустить службы keepalived, iptables, pfdhcp, pfdns.

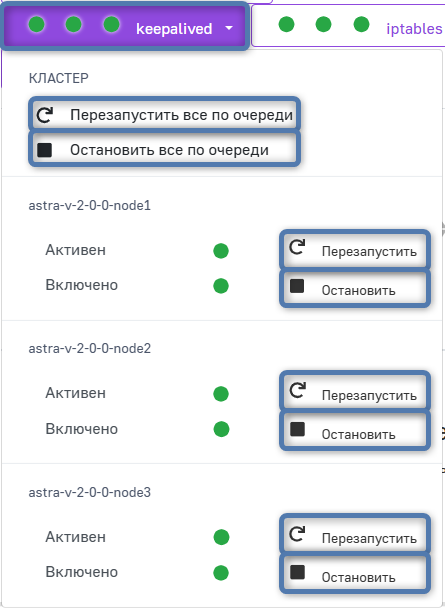

Чтобы поочередно перезапустить службы на всех узлах, нажмите на поле с названием нужной службы и выберите из выпадающего списка .

Для проверки работоспособности новых настроек примените их только на одном узле, для этого нажмите на поле  и выберите из выпадающего списка .

Чтобы остановить работу службы на всех узлах кластера AxelNAC, нажмите . Это приведет к тому, что работа службы на всех узлах кластера AxelNAC будет остановлена.

Чтобы на один из улов кластера не приходил трафик (например, для выявления возможных проблем) — нажмите .

Создание новой маршрутизируемой сети​

Для того чтобы создать новую маршрутизируемую сеть, нажмите Новая маршрутизируемая сеть в левом верхнем углу страницы.

Основное​

На данной вкладке можно указать настройки маршрутизируемой сети.

к сведению

В левом верхнем углу, справа от названия вкладки Основное, отображается количество оставшихся обязательных для заполнения полей.

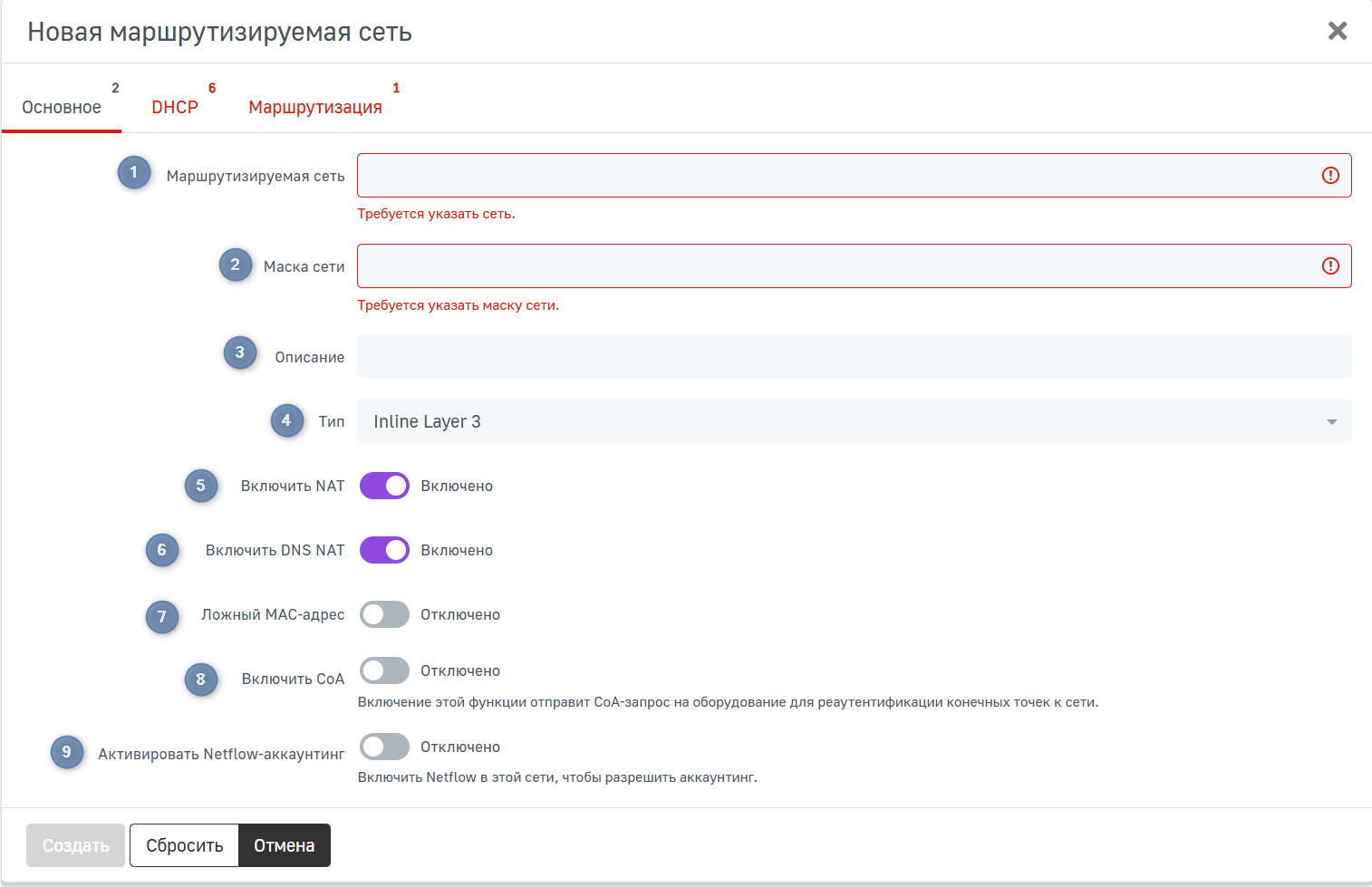

На данной вкладке доступны следующие настройки:

  1. Маршрутизируемая сеть — IP-адрес маршрутизируемой сети;
  2. Маска сети — маска подсети, используемая совместно с маршрутизируемой сетью для определения диапазона адресов. Задается в десятичном формате;
  3. Описание — текстовое описание маршрутизируемой сети;
  4. Тип — тип сети (например, Inline Layer 3). При выборе одного из доступных типов маршрутизируемой сети появляются дополнительные вкладки DHCP, Маршрутизация.
  5. Включить NAT — при активации данного параметра разрешается использование NAT (доступно только для типа Inline Layer 3);
  6. Включить DNS NAT — при активации данного параметра активируются NAT только для DNS-запросов (доступно только для типа Inline Layer 3);
  7. Ложный MAC-адрес — при активации данного параметра задается искусственный MAC-адрес для использования при передаче трафика (доступно только для типа Inline Layer 3);
  8. Включить CoA — при активации данного параметра включается поддержка Change of Authorization (CoA) для динамического изменения параметров сессии пользователя (доступно только для типа Inline Layer 3);
  9. Активировать Netflow-аккаунтинг — при активации данного параметра включается сбор статистики по трафику с использованием NetFlow из маршрутизируемой сети (доступно только для типа Inline Layer 3).

DHCP​

На данной вкладке указываются параметры, связанные с автоматическим распределением IP-адресов клиентам в пределах маршрутизируемой сети.

к сведению

В левом верхнем углу, справа от названия вкладки DHCP, отображается количество оставшихся обязательных для заполнения полей.

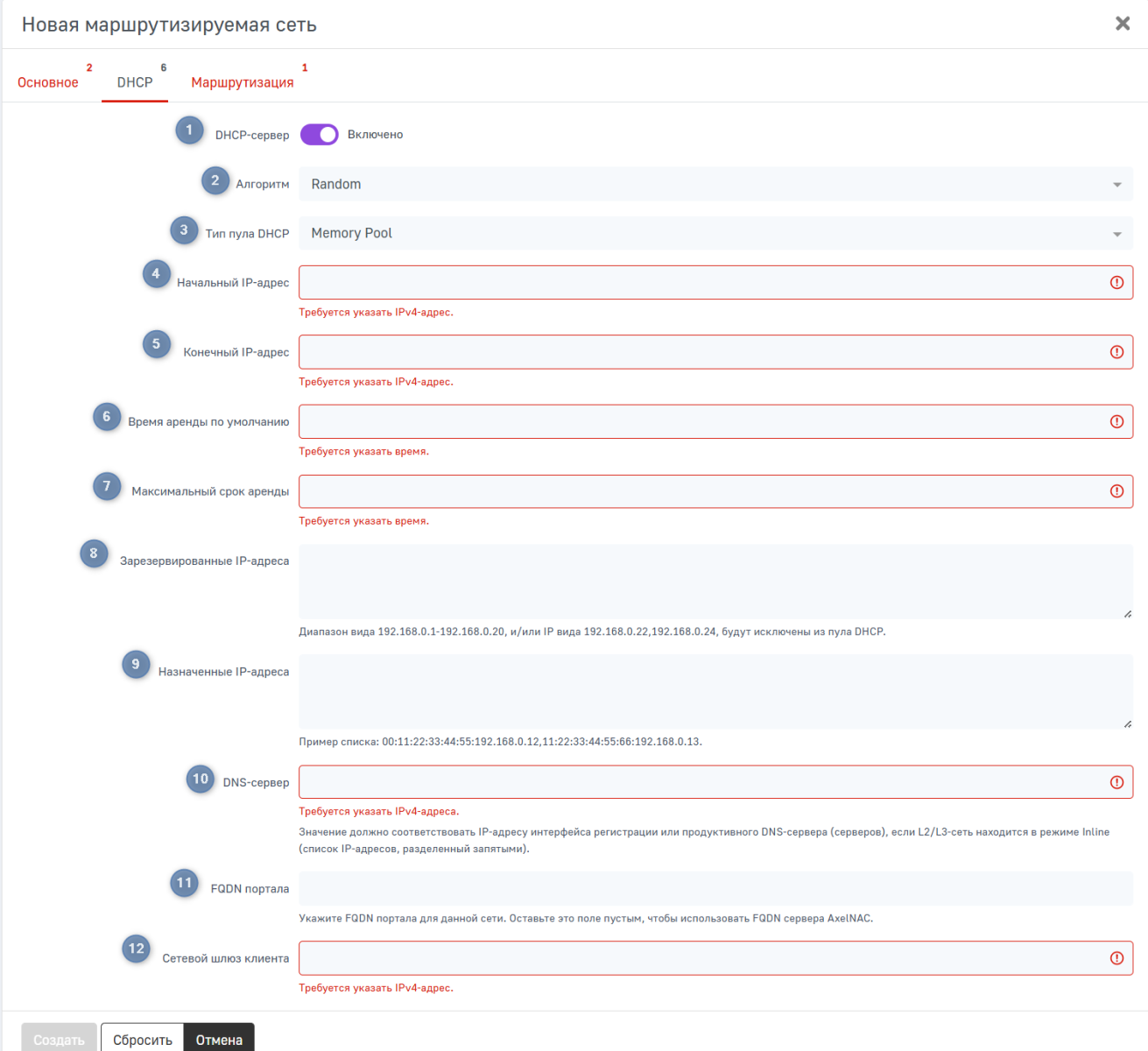

На данной вкладке доступны следующие настройки:

  1. DHCP-сервер — при активации данного параметра включается встроенный DHCP-сервер;
  2. Алгоритм — способ распределения IP-адресов DHCP-сервером;
  3. Тип пула DHCP — определяет вид пула: динамический или статический;
  4. Начальный IP-адрес — начальный адрес диапазона, выдаваемого DHCP-сервером;
  5. Конечный IP-адрес — последний адрес диапазона;
  6. Время аренды по умолчанию — время аренды IP-адреса;
  7. Максимальный срок аренды — максимальный период аренды IP-адреса;
  8. Зарезервированные IP-адреса — список IP-адресов, которые не будут выдаваться конечному устройству;
  9. Назначенные IP-адреса — список адресов, которые зарезервированы за конкретными MAC-адресами;
  10. DNS-сервер — IP-адрес DNS-сервера, предоставляемый вOption 5 в DHCP-ответе;
  11. FQDN портала — полное доменное имя портала для клиентов, подключенных к данной сети;
  12. Сетевой шлюз клиента — IP-адрес шлюза по умолчанию, предоставляемый в Option 3 в DHCP-ответе.

Маршрутизация​

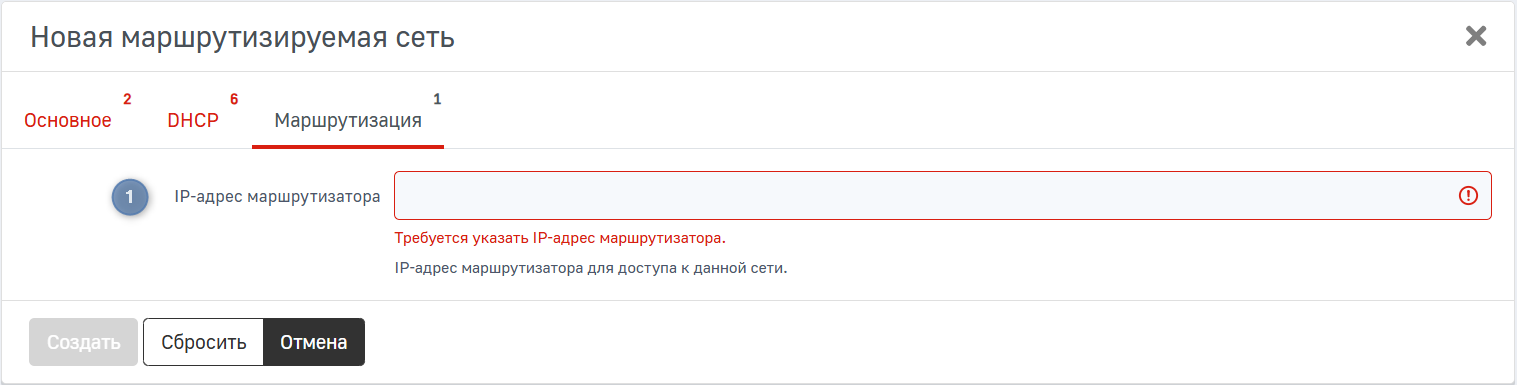

На данной вкладке задается IP-адрес маршрутизатора.

В левом верхнем углу, справа от названия вкладки Маршрутизация, отображается количество оставшихся обязательных для заполнения полей.

На данной вкладке доступны следующие настройки:

  1. IP-адрес маршрутизатора — IP-адрес маршрутизатора, обрабатывающего трафик данной сети.

Для того чтобы создать новую маршрутизируемую сеть, заполните параметры конфигурации и нажмите Создать. Чтобы сбросить введенные параметры на стандартные значения, нажмите Сбросить. Для возвращения на предыдущую страницу без сохранения выполненных на странице действий нажмите Отменить.

Редактирование настроек маршрутизируемой сети​

Для того чтобы отредактировать маршрутизируемую сеть, нажмите на строку в таблице с названием нужной сетью. На открывшейся странице можно изменить все параметры сети.

Клонирование маршрутизируемой сети​

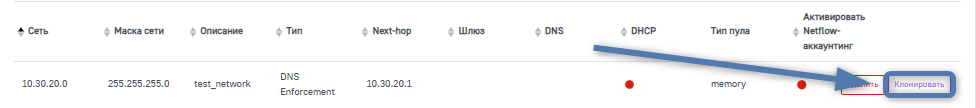

Для того чтобы создать копию определенной маршрутизируемой сети, нажмите Клонировать. После этого вам будет предложено отредактировать скопированную сеть.

Также в режиме редактирования маршрутизируемой сети, вы можете в конце страницы нажать кнопку Клонировать.

Удаление маршрутизируемой сети​

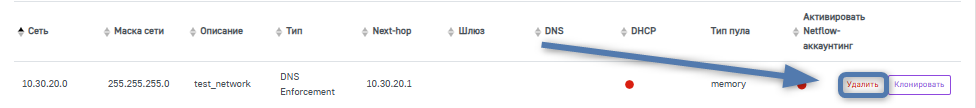

Для того чтобы удалить маршрутизируемую сеть, нажмите Удалить. После этого подтвердите удаление.

Также в режиме редактирования маршрутизируемой сети, вы можете в конце страницы нажать кнопку Удалить. После этого подтвердите удаление.
