В данной статье приведен список портов AxelNAC для взаимодействия с элементами сетевой инфраструктуры.
.png)

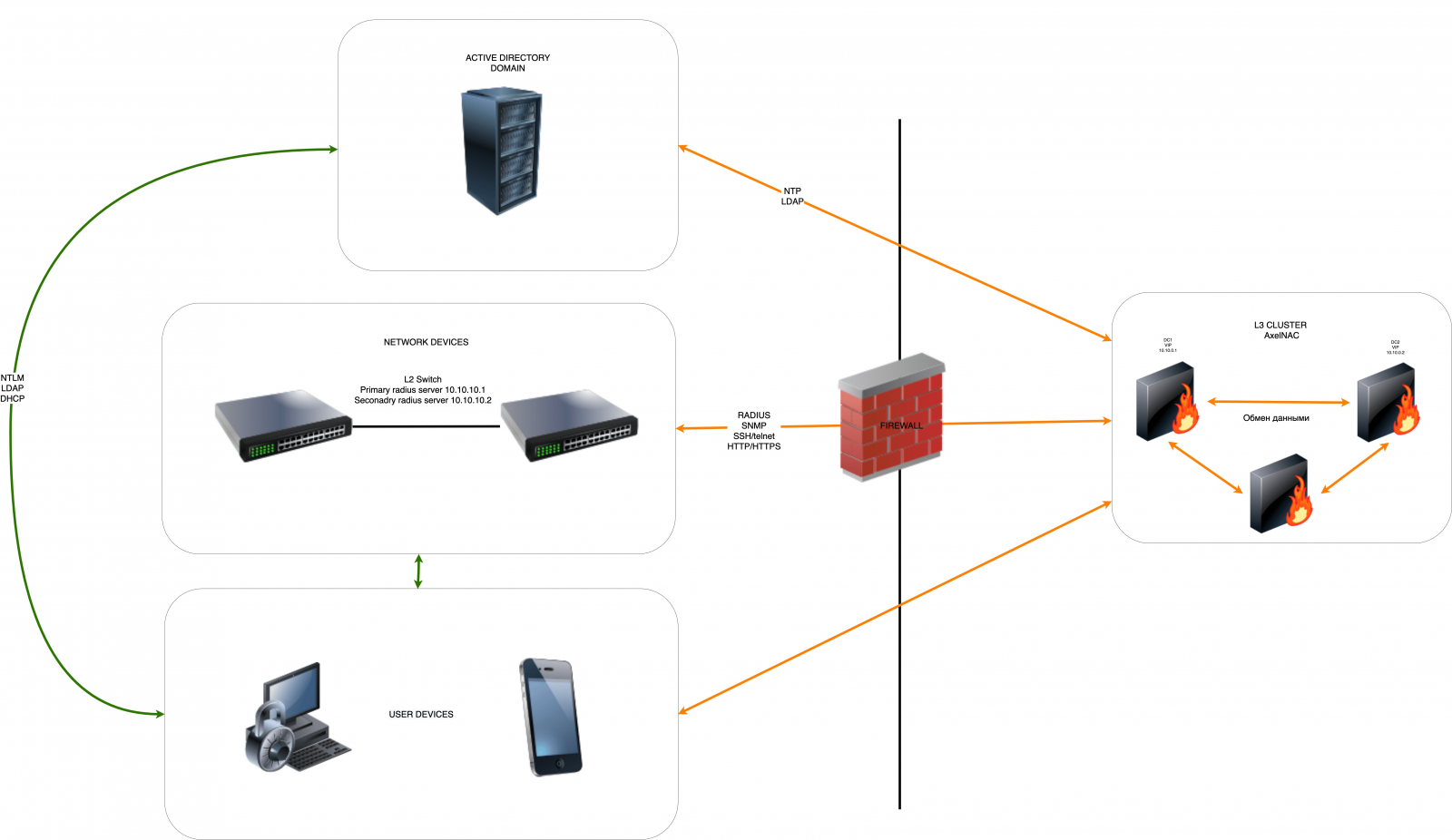

Рисунок 1 — Схема взаимодействия компонентов в сети
Таблицы портов взаимодействия
В данном разделе применяются сокращения для обозначения направления трафика:
• I — Incoming (входящий трафик AxelNAC);
• O — Outgoing (исходящий трафик от AxelNAC в сторону внешних элементов сети).
Взаимодействие AxelNAC ⟷ AxelNAC
В данном разделе приведены таблицы портов взаимодействия между узлами в кластере AxelNAC.
Таблица 1.1 — MariaDB
| Протокол |
Порт |
Направление |
| TCP |
3306 |
I/O |
| TCP |
3307 |
I/O |
Таблица 1.2 — Высокая доступность
| Протокол |
Порт |
Направление |
Описание |
| TCP |
4444 |
I/O |
Galera SST |
| TCP |
4567 |
I/O |
Galera replication |
| TCP |
4568 |
I/O |
Galera IST |
| TCP |
7890 |
I/O |
|
| TCP |
7891 |
I/O |
|
| TCP |
7788 |
I/O |
|
| TCP |
2224 |
I/O |
|
| TCP |
3121 |
I/O |
|
| TCP |
21964 |
I/O |
|
| UDP |
4253 |
I/O |
|
| UDP |
4567 |
I/O |
Galera replication |
| UDP |
5405 |
I/O |
|
| UDP |
5407 |
I/O |
|
Таблица 1.3 — DNS
| Протокол |
Порт |
Направление |
| UDP |
53 |
I/O |
Таблица 1.4 — DHCP
| Протокол |
Порт |
Направление |
| TCP |
67 |
I/O |
Таблица 1.5 — Management-IF (сервисы для инструмента управления)
| Протокол |
Порт |
Направление |
| TCP |
7070 |
I/O |
| TCP |
9090 |
I/O |
| TCP |
9999 |
I/O |
| TCP |
1444 |
I/O |
| TCP |
9292 |
I/O |
| TCP |
19999 |
I/O |
| TCP |
23001-23256 |
I/O |
| UDP |
2056 |
I/O |
Таблица 1.6 — HAproxy-stats
| Протокол |
Порт |
Направление |
| TCP |
1025 |
I/O |
| TCP |
1026 |
I/O |
Таблица 1.7 — RADIUS
| Протокол |
Порт |
Направление |
| TCP |
1812 |
I/O |
| TCP |
1813 |
I/O |
| TCP |
1815 |
I/O |
| TCP |
2083 |
I/O |
| UDP |
1812 |
I/O |
| UDP |
1813 |
I/O |
| UDP |
1815 |
I/O |
Таблица 1.8 — FingerStorage
| Протокол |
Порт |
Направление |
| TCP |
4723 |
I/O |
| UDP |
1192 |
I/O |
| UDP |
2055 |
I/O |
| UDP |
6343 |
I/O |
Таблица 1.9 — Syslog
| Протокол |
Порт |
Направление |
| UDP |
514 |
I/O |
Таблица 1.10 — VRRP (данный протокол может опционально использоваться при кластеризации)
| Протокол |
Порт |
Направление |
| VRRP |
|
I/O |
Взаимодействие AxelNAC ⟷ Сетевое устройство
В данном разделе приведены таблицы портов взаимодействия AxelNAC с сетевыми устройствами.
Таблица 2.1 — RADIUS
| Протокол |
Порт |
Направление |
| UDP |
1700 |
O |
| UDP |
1812 |
I/O |
| UDP |
1813 |
I/O |
| UDP |
3799 |
O |
Таблица 2.2 — SNMP
| Протокол |
Порт |
Направление |
| UDP |
161 |
I |
| UDP |
162 |
I/O |
Таблица 2.3 — SSH/Telnet
| Протокол |
Порт |
Направление |
| TCP |
22 |
O |
| TCP |
23 |
O |
Таблица 2.4 — HTTP/HTTPS
| Протокол |
Порт |
Направление |
| TCP |
80 |
O |
| TCP |
443 |
O |
| TCP |
8443 |
O |
Таблица 2.5 — Tacacs+
| Протокол |
Порт |
Направление |
| TCP |
49 |
I/O |
Взаимодействие AxelNAC ⟷ Active Directory
В данном разделе приведены таблицы портов взаимодействия AxelNAC с каталогом Active Directory.
Таблица 3.1 — NTP
| Протокол |
Порт |
Направление |
| TCP |
123 |
O |
| UDP |
123 |
O |
Таблица 3.2 — LDAP
| Протокол |
Порт |
Направление |
| TCP |
389 |
O |
| UDP |
389 |
O |
Таблица 3.3 — LDAPS
| Протокол |
Порт |
Направление |
| TCP |
636 |
O |
Таблица 3.4 — SMB
| Протокол |
Порт |
Направление |
| TCP |
445 |
O |
Таблица 3.5 — Kerberos
| Протокол |
Порт |
Направление |
| TCP |
88 |
O |
| UDP |
88 |
O |
Взаимодействие AxelNAC ⟷ Центр сертификации (CA)
В данном разделе приведены таблицы портов взаимодействия AxelNAC с центром сертификации (CA)
Таблица 4.1 — SCEP
| Протокол |
Порт |
Направление |
| TCP |
443 |
O |
| TCP |
80 |
O |
Взаимодействие AxelNAC ⟷ Интерфейс управления
В данном разделе приведены таблицы портов взаимодействия AxelNAC с интерфейсом управления (для настройки AxelNAC).
Таблица 5.1 — HTTP
| Протокол |
Порт |
Направление |
| TCP |
80 |
I |
| TCP |
443 |
I |
Таблица 5.2 — HTTPS
| Протокол |
Порт |
Направление |
| TCP |
8080 |
I |
| TCP |
1443 |
I |
Взаимодействие AxelNAC ⟷ Пользователь
В данном разделе приведены таблицы портов взаимодействия AxelNAC с пользователем.
Таблица 6.1 — WinRM (для ОС Windows)
| Протокол |
Порт |
Направление |
| TCP |
5985 |
O |
| TCP |
5986 |
O |
Таблица 6.2 — HTTP/HTTPS
| Протокол |
Порт |
Направление |
| TCP |
80 |
I |
| TCP |
443 |
I |
| TCP |
1443 |
I |
Порт 1443 является управляющим интерфейсом AxelNAC и необходим для открытия при использовании спонсорского портала.
Взаимодействие Пользователь ⟷ Active Directory
В данном разделе приведены таблицы портов взаимодействия пользователей с каталогом Active Directory.
Таблица 7.1 — DNS
| Протокол |
Порт |
Направление |
| UDP |
53 |
O |
Таблица 7.2 — DHCP
| Протокол |
Порт |
Направление |
| UDP |
67 |
I/O |
| UDP |
68 |
I/O |
