Блок Интерфейсы и сети отвечает за конфигурацию сетевых саб-интерфейсов, IP-адресации, VLAN-интерфейсов и типов саб-интерфейсов, используемых в системе.

Блок «Интерфейсы и сети»

В данном блоке выполняется создание и изменение существующих интерфейсов и сетей.

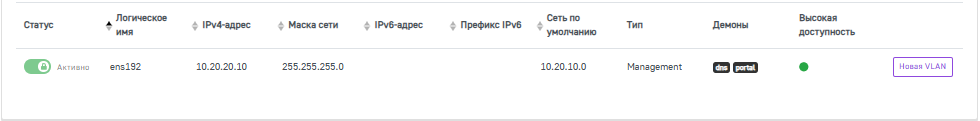

По умолчанию в таблице отображаются 10 столбцов:

• Статус — активность сетевого саб-интерфейса. Нажмите на иконку, отображающую статус, чтобы изменить его доступность;
• Логическое имя — имя саб-интерфейса в системе;
• IPv4-адрес — назначенный IPv4-адрес;
• Маска сети — маска подсети для IPv4;
• IPv6-адрес — назначенный IPv6-адрес;
• Префикс IPv6 — длина префикса IPv6-сети;
• Сеть по умолчанию — использование саб-интерфейса как основного маршрута;
• Тип — тип саб-интерфейса;
• Демоны — сетевые службы, привязанные к саб-интерфейсу;
• Высокая доступность — участие саб-интерфейса в отказоустойчивости.

Управление таблицей

Вы можете отсортировать таблицу по Логическому имени, IPv4-адресу, Маске сети, IPv6-адресу, Префиксу IPv6, Сети по умолчанию в порядке возрастания или убывания с помощью иконки . По умолчанию все записи в таблице отображаются в порядке алфавитного возрастания по Логическому имени.

Создание нового сетевого саб-интерфейса

Для того, чтобы создать новый сетевой саб-интерфейс, нажмите Новая VLAN в правом углу первой строки таблицы.

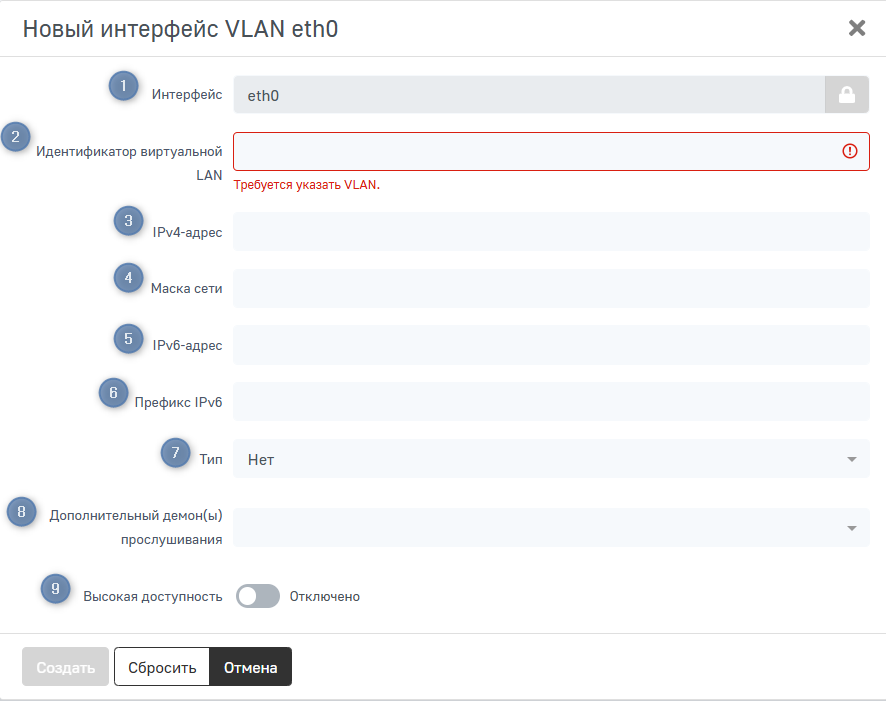

На данной странице доступны следующие настройки:

1. Интерфейс — родительский интерфейс, на котором необходимо создать саб-интерфейс;
2. Идентификатор виртуальной LAN — VLAN ID, добавленный к саб-интерфейсу;
3. IPv4-адрес — статический IP-адрес в формате IPv4, назначаемый саб-интерфейсу;
4. Маска сети — маска подсети, используемая совместно с IPv4-адресом для определения диапазона адресов. Задается в десятичном формате;
5. IPv6-адрес — статический IP-адрес в формате IPv6, назначаемый саб-интерфейсу;
6. Префикс IPv6 — префикс подсети IPv6, определяющий размер адресного пространства;
7. Тип — роль саб-интерфейса в системе, например: регистрация, производство, изоляция и пр.;
8. Дополнительный демон(ы) прослушивания — процессы или службы, которые должны обрабатывать сетевой трафик на данном саб-интерфейсе;
9. Высокая доступность — при активации данного параметра включается сбор сетевой статистики с помощью NetFlow.

Для того, чтобы создать новый сетевой саб-интерфейс, заполните параметры конфигурации и нажмите Создать. Чтобы сбросить введенные параметры на стандартные значения, нажмите Сбросить. Для возвращения на предыдущую страницу без сохранения выполненных на странице действий нажмите Отменить.

Редактирование настроек сетевого саб-интерфейса

Для того чтобы изменить параметры саб-интерфейса нажмите на строку в таблице с названием нужного саб-интерфейса. После этого откроется страница конфигурации выбранного саб-интерфейса.

Клонирование сетевого саб-интерфейса

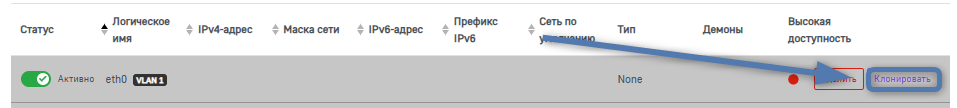

Для того, чтобы создать копию определенного сетевого саб-интерфейса, включите саб-интерфейс и нажмите Клонировать. После этого вам будет предложено отредактировать конфигурацию скопированного саб-интерфейса.

Также в режиме редактирования саб-интерфейсов можете в конце страницы нажать кнопку Клонировать.

Удаление сетевого саб-интерфейса

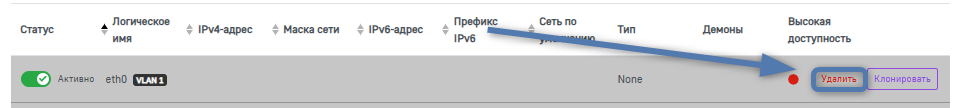

Для того, чтобы удалить саб-интерфейс, нажмите Удалить. После этого подтвердите удаление.

Также, в режиме редактирования саб-интерфейса, вы можете в конце страницы нажать кнопку Клонировать. После этого подтвердите удаление.
