В данной статье рассматривается процесс интеграции AxelNAC с контроллером беспроводного доступа Ubiquiti Unifi версии 6.5.55.

Введение

Для корректной работы всего функционала контроллера беспроводного доступа (WLC) с AxelNAC необходимо обеспечить правильное сетевое взаимодействие на всем пути сетевого оборудования. На рис. 1 представлена гибкая схема подключения сетевого оборудования, позволяющая реализовать весь функционал WLC:

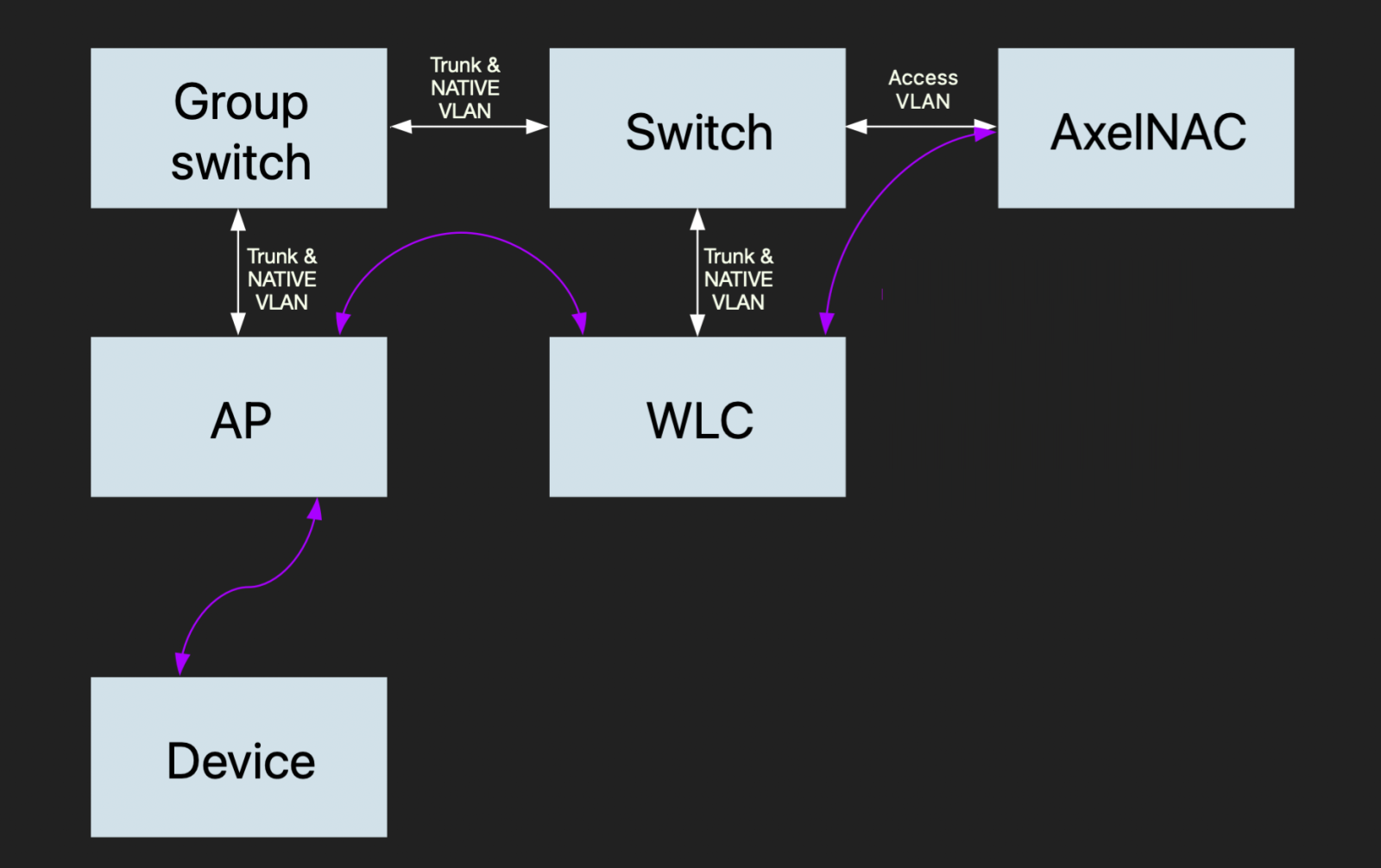

Рисунок 1 — Концептуальная схема соединения сетевого оборудования

Белые стрелки отображают физическое соединение устройств. Фиолетовыми стрелочками показаны концептуальные соединения. Схема содержит следующие элементы:

• AxelNAC — виртуальный или физический сервер AxelNAC.
• Switch — физический коммутатор, на котором созданы все необходимые виртуальные локальные сети (VLAN);
• Group switch — физические коммутаторы, на которых созданы все необходимые VLAN;
• WLC — контроллер беспроводных сетей;
• AP — точка доступа;
• Device — конечное устройство, АРМ с беспроводным интерфейсом.

При интеграции WLC с AxelNAC, точка доступа может работать в одном из двух режимов:

• Local Mode — в таком режиме точка доступа строит CAPWAP-туннель до контроллера, весь трафик пользователей передается на контроллер;
• Flex Mode — в таком режиме точка доступа отдает весь клиентский трафик коммутатору, к которому она подключена.

При использовании функционала Captive-портал, точка доступа перенаправляет запросы на контроллер, т.е. работает в режиме Local Mode. В остальных случаях точка доступа будет работать в режиме FlexConnect.

Настройка Ubiquiti Unifi

Настройка управляющего интерфейса

Для первичной настройки контроллера необходимо выполнить следующие шаги:

Шаг 1. Установите программное обеспечение Unifi Controller Software, настройте его через мастер настройки, после чего подключитесь к WEB-интерфейсу на порт 8443.

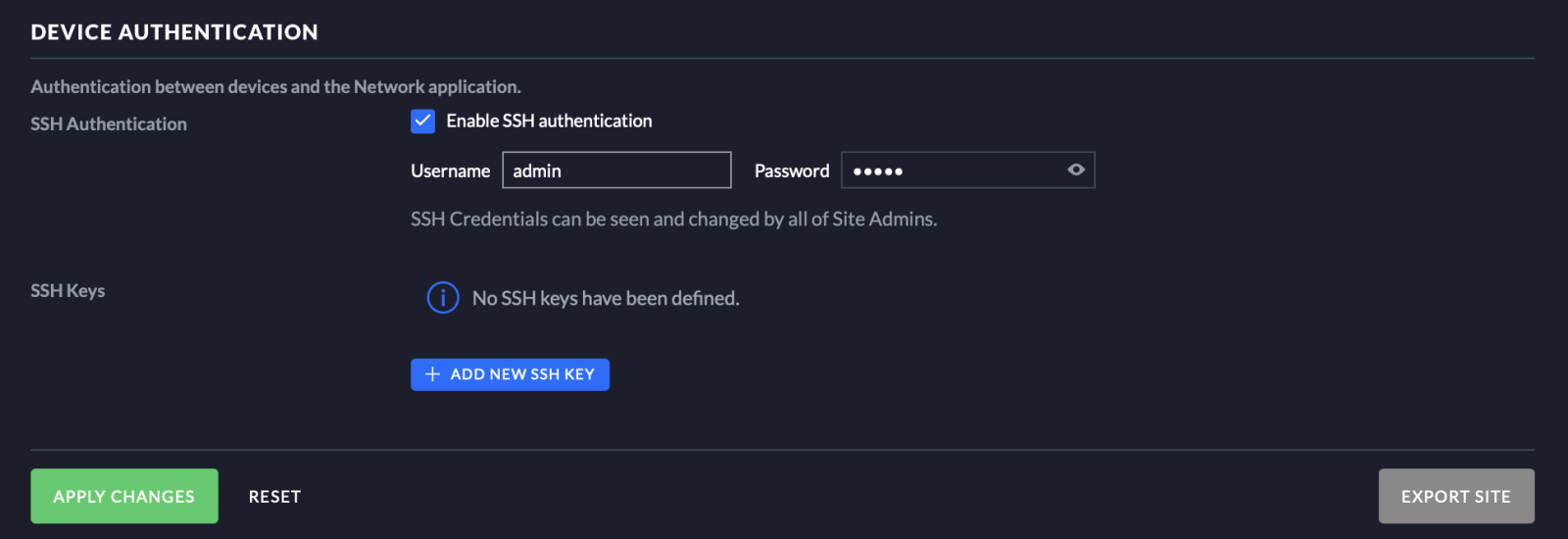

Шаг 2. Перейдите в раздел Settings → Site. Пролистайте страницу вниз и в блоке Device authentication установите флажок для параметра Enable SSH authentication.

Шаг 3. В полях Username и Password укажите учетные данные для подключения к точкам доступа по протоколу SSH. После этого нажмите APPLY CHANGES для сохранения настроек.

Шаг 4. Перейдите в раздел Settings → Profiles и создайте новый профиль RADIUS, нажав CREATE NEW RADIUS PROFILE, либо отредактируйте существующий профиль, нажав EDIT.

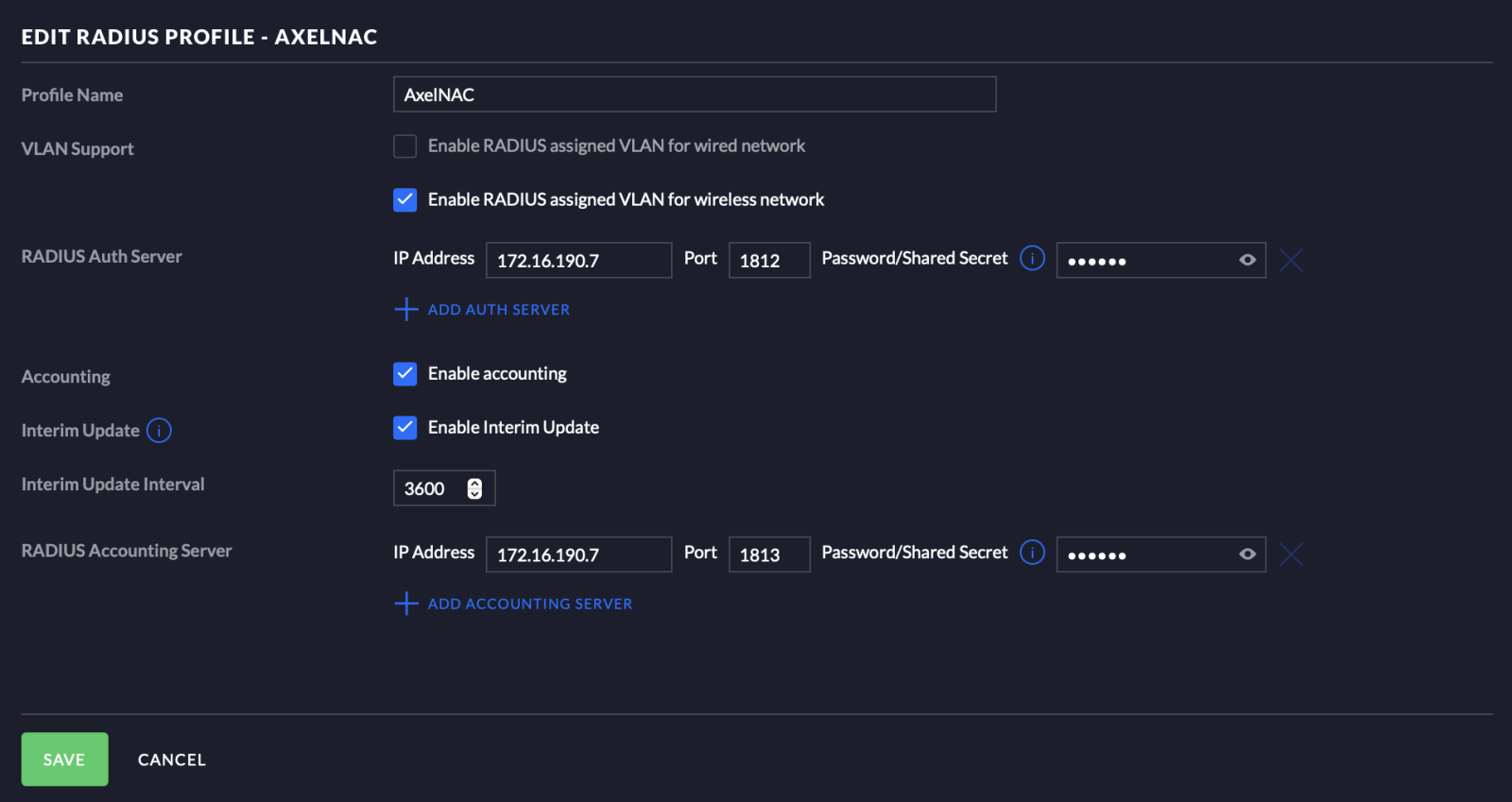

Шаг 5. Выполните настройку следующим образом:

• Profile Name — укажите имя профиля (например, AxelNAC);
• VLAN Support — установите флажок для параметра Enable RADIUS assigned VLAN for wireless network (данный параметр разрешает работу RADIUS-сервера для беспроводных соединений);
• RADIUS Auth Server — укажите IP-адрес, порт и секретный ключ для RADIUS-сервера аутентификации;
• Accounting — установите флажок для параметра Enable accounting (данный параметр включает аккаунтинг);
• Interim Update — установите флажок для параметра Enable Interim Update (данный параметр отвечает за необходимость клиента переавторизовываться после определенного интервала времени);
• Interim Update Interval — укажите интервал времени для реавторизации клиента;
• RADIUS Accounting Server — укажите IP-адрес, порт и секретный ключ для RADIUS-сервера аккаунтинга.

Нажмите SAVE, чтобы применить изменения.

Настройка защищенного SSID

Для того чтобы настроить защищенный SSID, выполните следующие шаги:

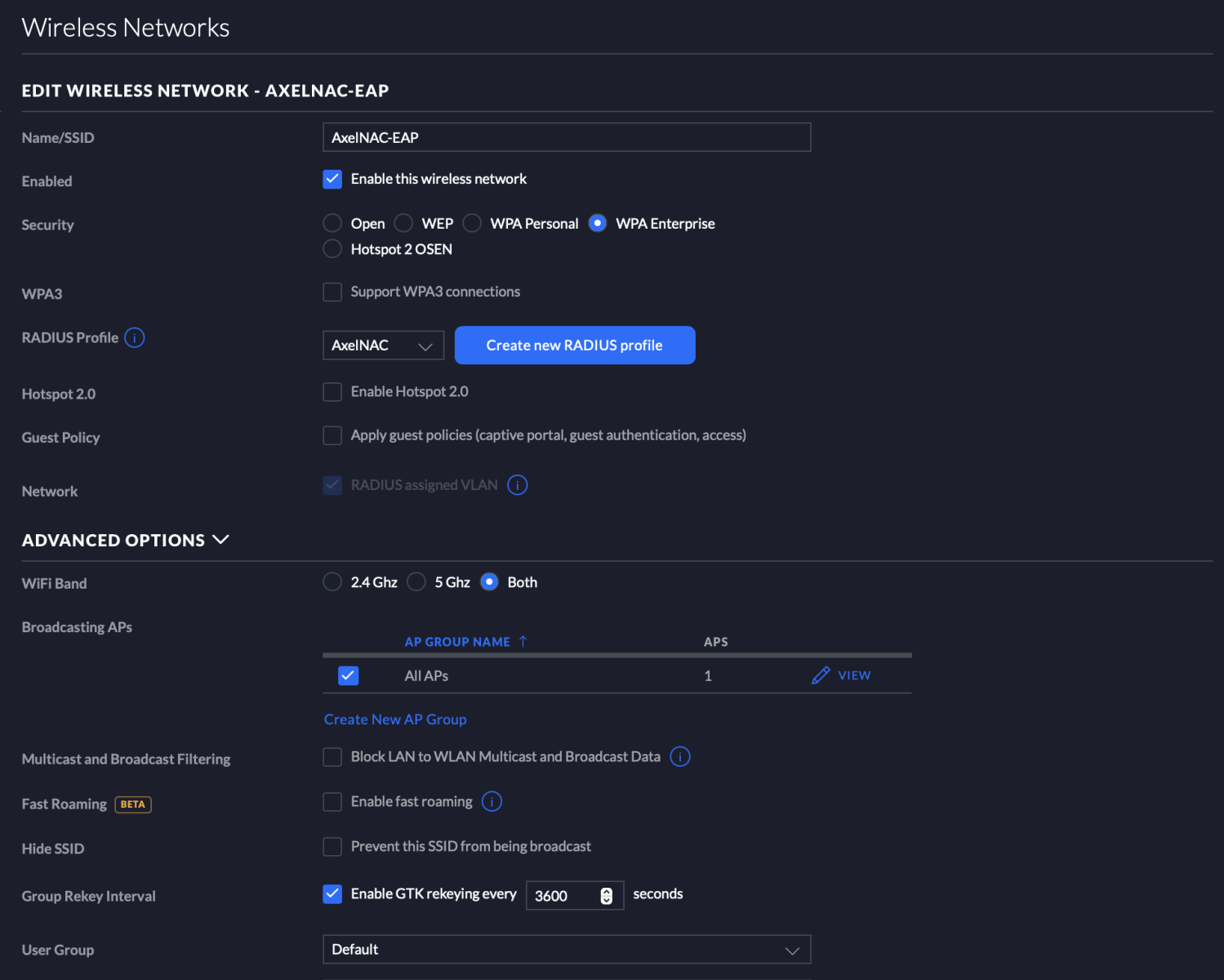

Шаг 1. Перейдите в раздел Settings → Wireless Networks и создайте новый профиль беспроводного соединения, нажав CREATE NEW WIRELESS NETWORK, либо отредактируйте существующий профиль, нажав EDIT.

Шаг 2. Выполните настройку следующим образом:

• Name/SSID — Укажите имя профиля беспроводного соединения (например, AxelNAC-EAP);
• Enabled — установите флажок для параметра Enable this wireless network, для того , чтобы профиль стал активным;
• Security — выберите значение WPA Enterprise;
• RADIUS Profile — укажите профиль RADIUS, который вы создали в предыдущем разделе;
• WiFi Band — выберите частоту работы Wi-Fi;
• Broadcasting APs — укажите группу точек доступа, для которых будет работать данный профиль;
• Group Rekey Interval — установить флажок для параметра Enable GTK rekeying every, чтобы активировать автоматическое обновление ключа шифрования данных на точках доступа. В поле справа укажите интервал обновления в секундах;
• User Group — укажите группу пользователей, для которых будет работать данный профиль;
• RADIUS DAC/DAC (CoA) — установите флажок для параметра RADIUS DAC/DAC (CoA), чтобы активировать поддержку CoA.

Нажмите SAVE, чтобы применить изменения.

Настройка открытого SSID с поддержкой WEB-аутентификации

Для того чтобы настроить открытый SSID с поддержкой WEB-аутентификации, выполните следующие шаги:

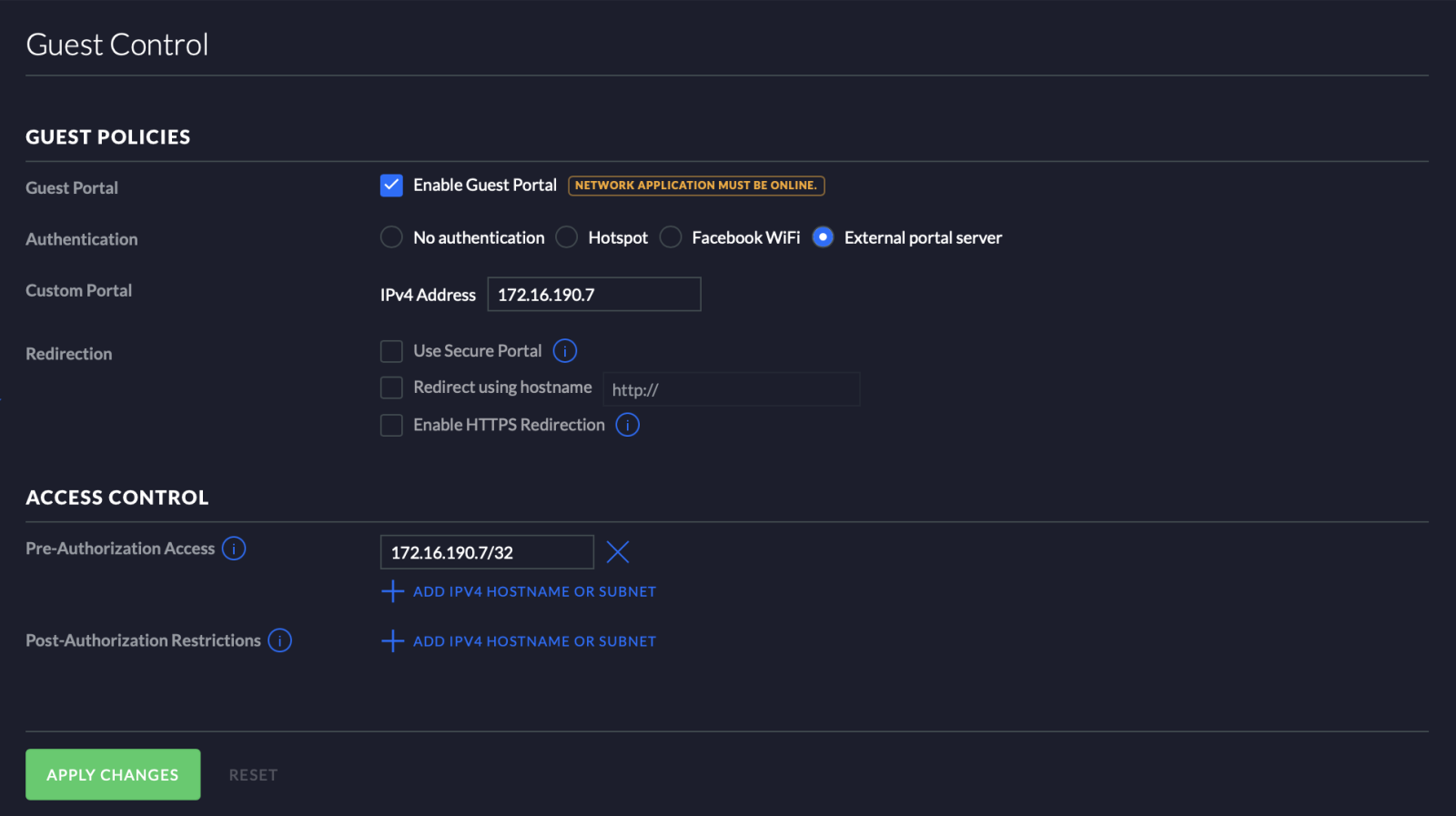

Шаг 1. Перейдите в раздел Settings → Guest Control.

Шаг 2. Выполните настройку следующим образом:

• Guest Portal — установите флажок для параметра Enable Guest Portal, для того чтобы активировать поддержку гостевого портала;
• Authentication — выберите параметр External portal server, для перенаправления пользователей на гостевой портал AxelNAC;
• Custom Portal — кажите IP-адрес гостевого портала, на который будет происходить переадресация;
• Pre-Authorization Access — укажите VIP адрес AxelNAC.

Нажмите APPLY CHANGES, чтобы применить настройки.

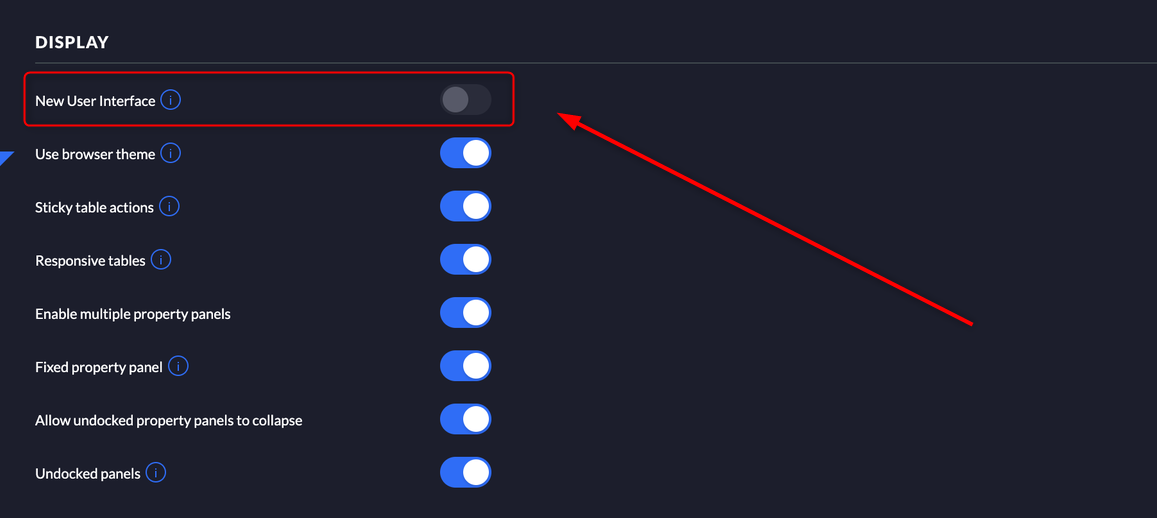

Шаг 3. Перейдите в раздел Settings → User Interface и переключитесь на новый пользовательский интерфейс, активировав параметр New User Interface. После этого нажмите APPLY CHANGES, чтобы применить настройки.

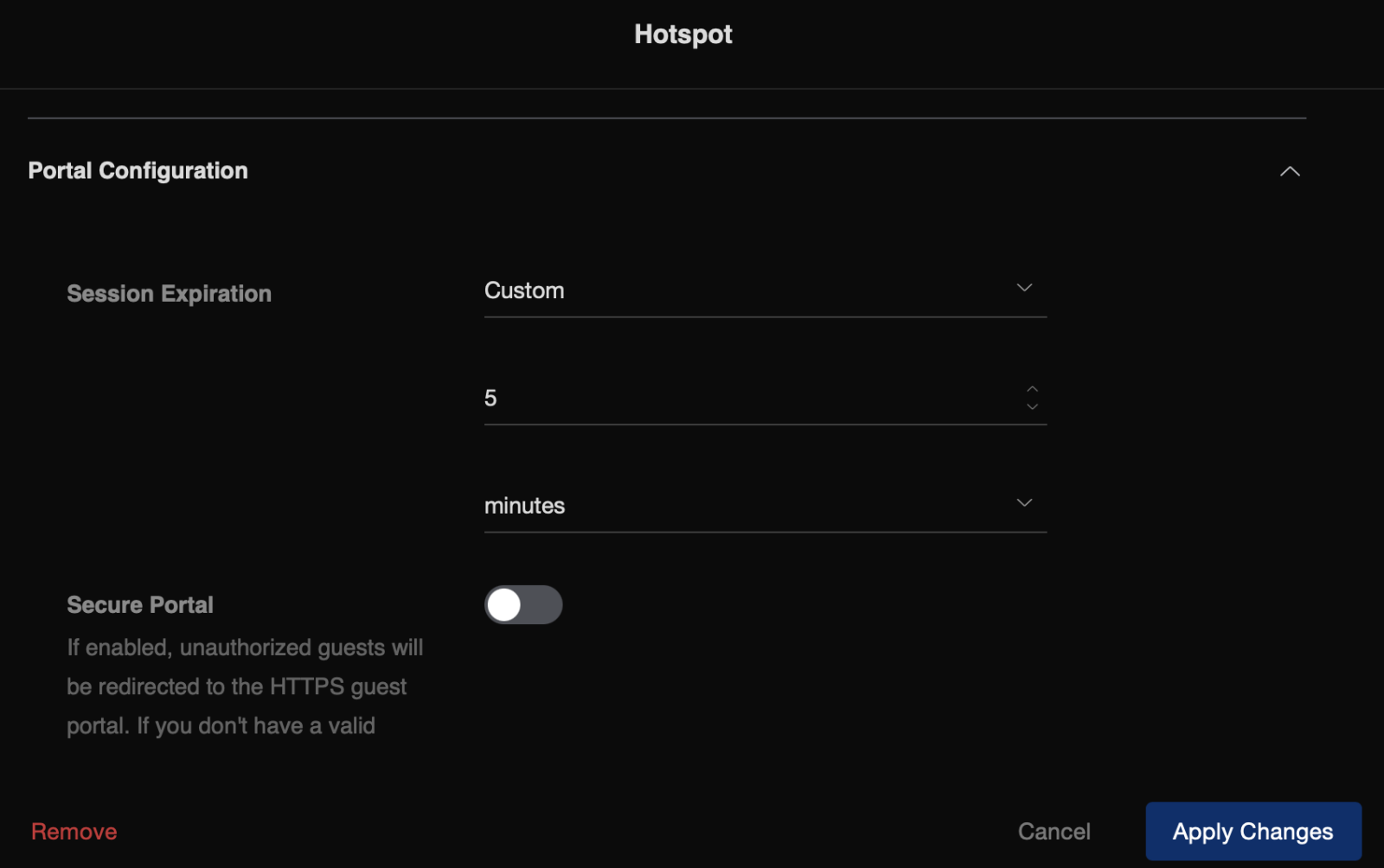

Шаг 4. Перейдите в раздел Guest Hotspot → Portal configuration установите время истечения пользовательской сессии. После этого нажмите APPLY CHANGES, чтобы применить настройки.

Шаг 5. Вернитесь в старый пользовательский интерфейс и перейдите в раздел Settings → Wireless Networks, затем создайте новый профиль беспроводного соединения, нажав CREATE NEW WIRELESS NETWORK, либо отредактируйте существующий профиль, нажав EDIT.

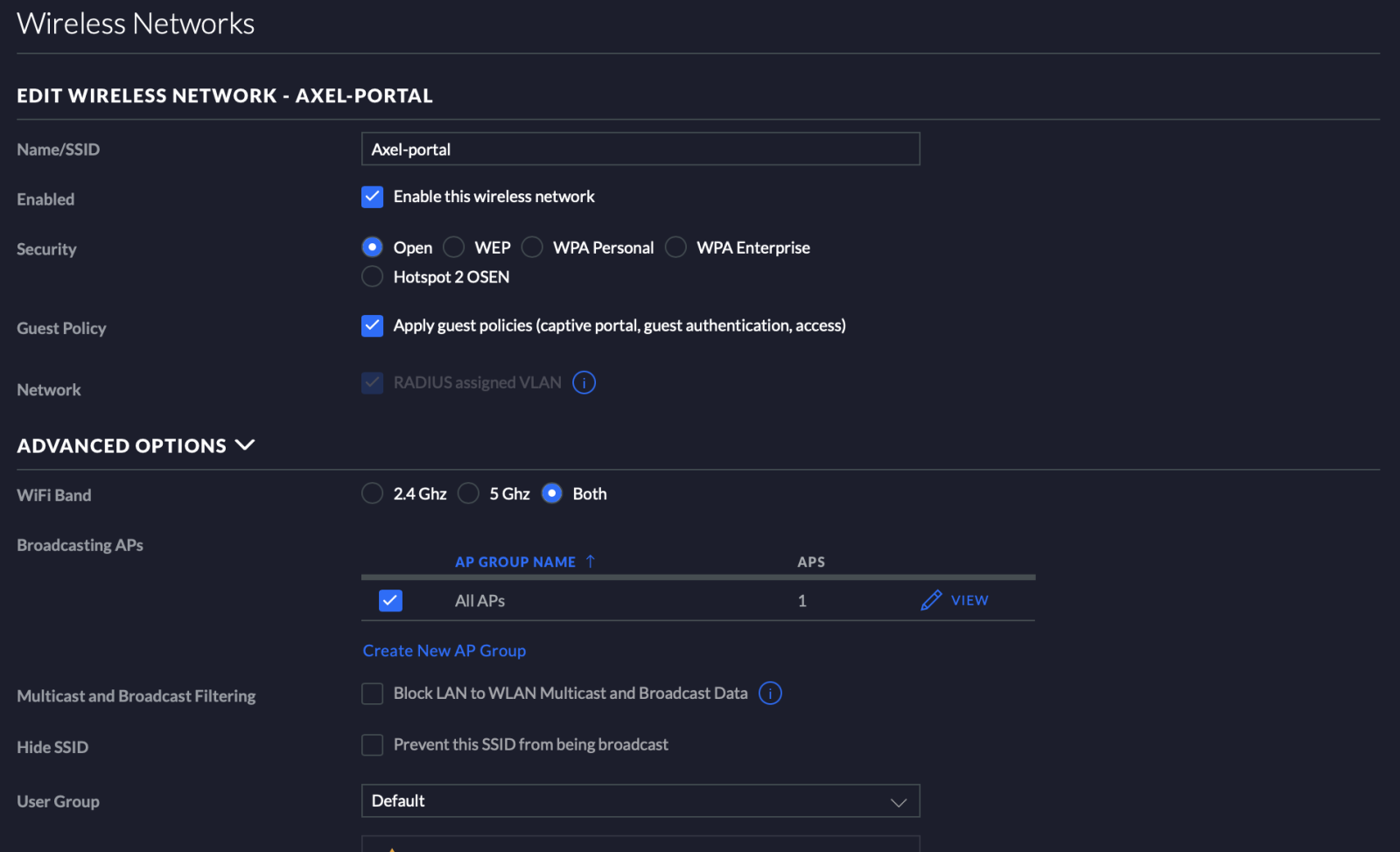

Шаг 6. Выполните настройку следующим образом:

• Name/SSID — Укажите имя профиля беспроводного соединения (например, Axel-portal);
• Enabled — установите флажок для параметра Enable this wireless network, для того , чтобы профиль стал активным;
• Security — выберите значение Open;
• Guest Policy — установите флажок для параметра Apply guest policies (Captive-портал, guest authentication, access), чтобы активировать поддержку гостевого доступа;
• WiFi Band — выберите частоту работы Wi-Fi;
• Broadcasting APs — укажите группу точек доступа, для которых будет работать данный профиль;
• User Group — укажите группу пользователей, для которых будет работать данный профиль;
• RADIUS DAC/DAC (CoA) — установите флажок для параметра RADIUS DAC/DAC (CoA), чтобы активировать поддержку CoA.

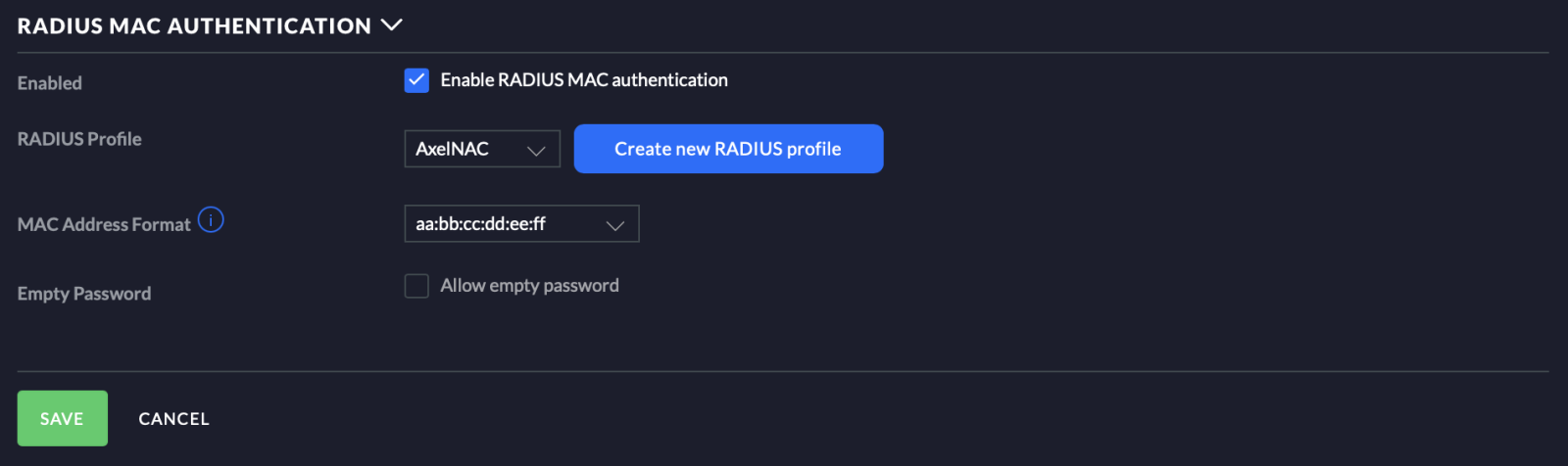

Шаг 7. Пролистайте страницу вниз до раздела RADIUS MAC AUTHENTICATION и выполните следующие найстройки:

• Enable — установите флажок для параметра Enable RADIUS MAC authentication, чтобы включить поддержку аутентификации по RADIUS;
• RADIUS Profile — Укажите профиль RADIUS, который вы предварительно настроили;
• MAC Address Format — укажите формат представления MAC адреса — aa:bb:cc:dd:ee:ff.

Нажмите SAVE, чтобы применить изменения.

Интеграция WLC с AxelNAC

Описание взаимодействия AxelNAC с сетевым оборудованием Ubiquiti–Unifi.

AxelNAC обменивается данными с WLC, но данные авторизованных пользователей приходят напрямую с точек доступа. То есть, точки доступа работают в режиме FlexConnect:

1. Трафик приходит с точки доступа на AxelNAC.
2. AxelNAC отправляет ответ на контроллер.
3. Контроллер передает ответ на точку доступа.

Настройка профиля WLC в AxelNAC

После того как контроллер настроен, необходимо настроить его профиль для AxelNAC.

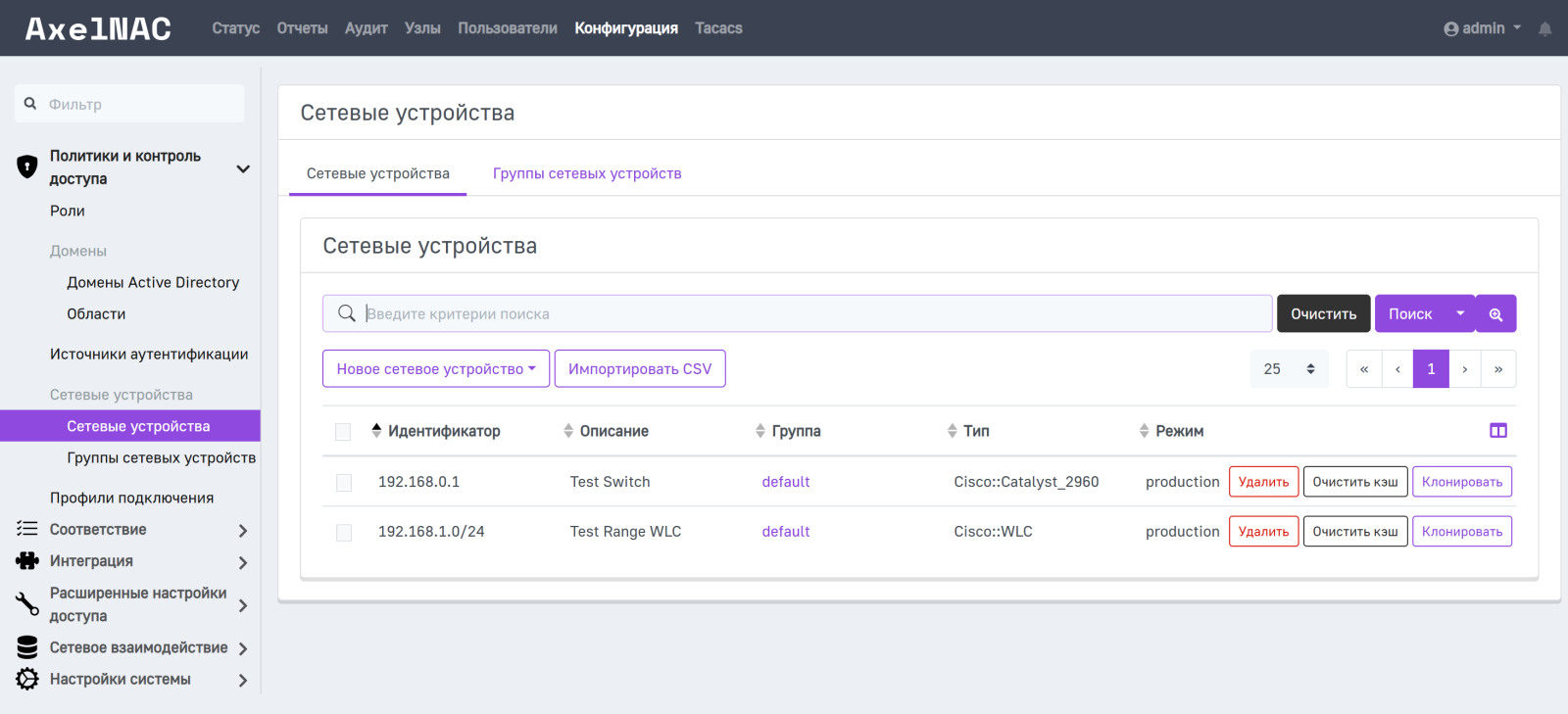

Шаг 1. Перейдите во вкладку Конфигурация → Политика и контроль доступа → Сетевые устройства, нажмите на кнопку Новое сетевое устройство и в выпадающем списке выберите к какой группе должно принадлежать устройство (по умолчанию создана группа default).

Также, вы можете указать диапазон адресов сетевого оборудования в рамках 1 профиля.

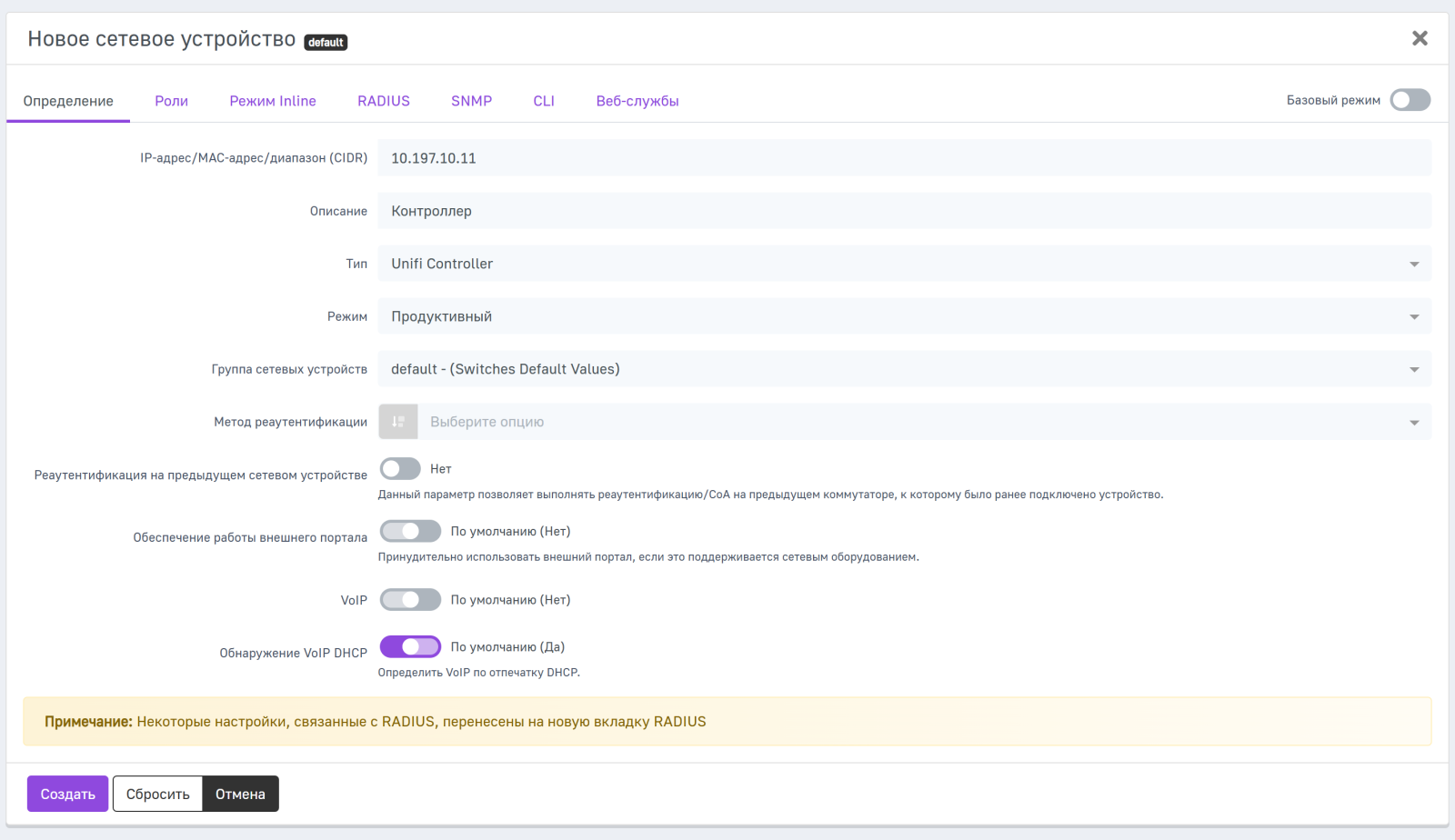

Шаг 2. На открывшейся странице выполните настройку следующим образом:

• IP-адрес/MAC-адрес/диапазон (CIDR) — укажите адрес управляющего интерфейса (данное значение будет отображаться в списке профилей коммутаторов);
• Описание — укажите описание профиля (данное значение будет отображаться в списке профилей коммутаторов);
• Тип — выберите из выпадающего списка тип контроллера (в нашем примере — Unifi Controller);
• Режим — Продуктивный.

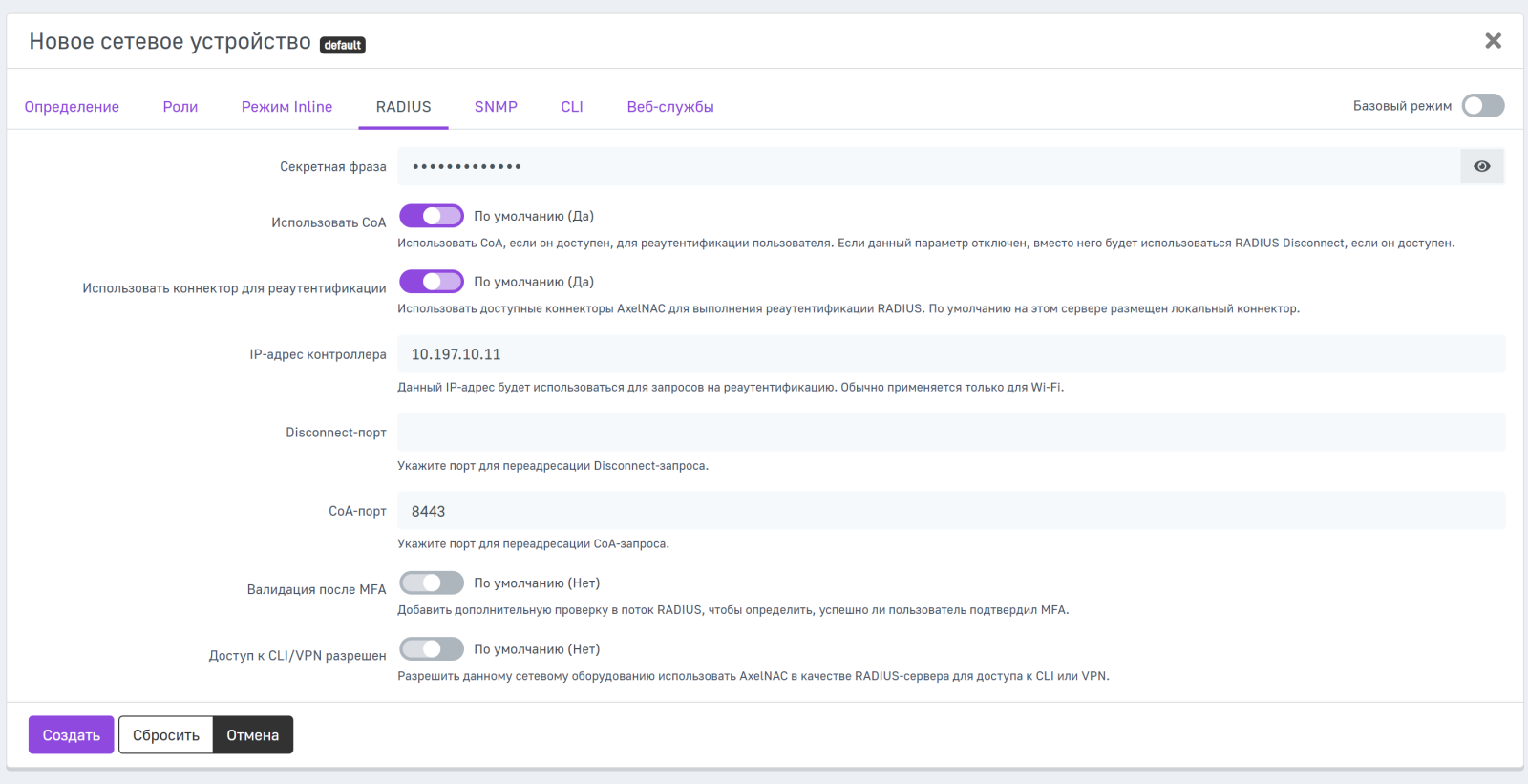

Шаг 3. Переключитесь на вкладку RADIUS и выполните следующие настройки:

• Секретная фраза — укажите секретный ключ контроллера;
• IP-адрес контроллера — укажите IP-адрес контроллера;
• CoA-порт — укажите порт 8443 (в качестве протокола обмена данными Unifi используют протокол STUN, который использует порт 8443).

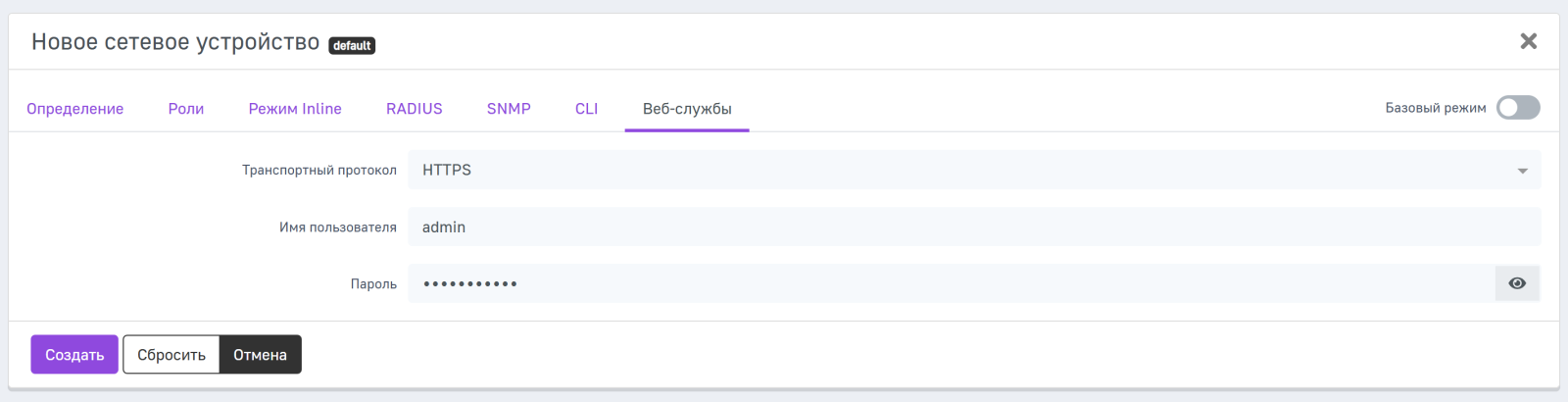

Шаг 4. Переключитесь на вкладку Веб-службы и установите значение HTTPS в поле Транспортный протокол, затем введите логин и пароль от учетной записи администратора контроллера.

Нажмите Создать, чтобы сохранить профиль контроллера.

Шаг 5. Пропишите MAC-адреса интерфейсов точек доступа в кэше AxelNAС с помощью следующей команды (это необходимо, чтобы связать MAC-адреса интерфейсов точек доступа с контроллером внутри AxelNAC):

/usr/local/pf/bin/pfcmd pfcron ubiquiti_ap_mac_to_ip

Шаг 6. Просмотрите кэш, и убедитесь, что в нем появились записи формата Ubiquiti-aa:bb:cc:dd:ee:ff, используя следующую команду:

/usr/local/pf/bin/pfcmd cache switch_distributed list

После этого контроллер считается добавленным в AxelNAC.

Настройка точек доступа Unifi

Так как данные пользователя приходит в AxelNAC с точки доступа, нам нужно добавить MAC-адрес/IP-адрес точки доступа в AxelNAC, иначе данный трафик будет игнорироваться.

Добавление точки доступа по IP-адресу

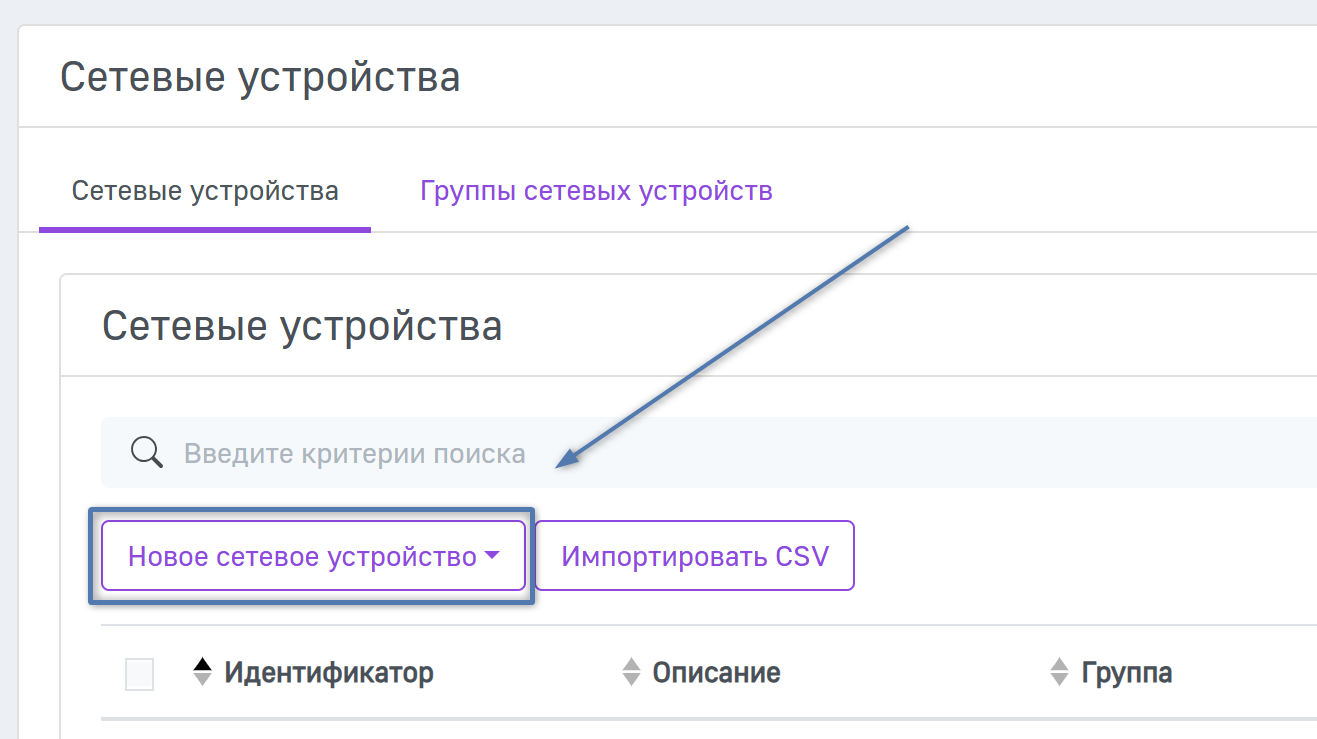

Шаг 1. Добавьте точку доступа в AxelNAC в качестве коммутатора. Для этого перейдите во вкладку Конфигурация → Политика и контроль доступа → Сетевые устройства, нажмите на кнопку Новое сетевое устройство и в выпадающем списке выберите к какой группе должно принадлежать устройство (по умолчанию создана группа default).

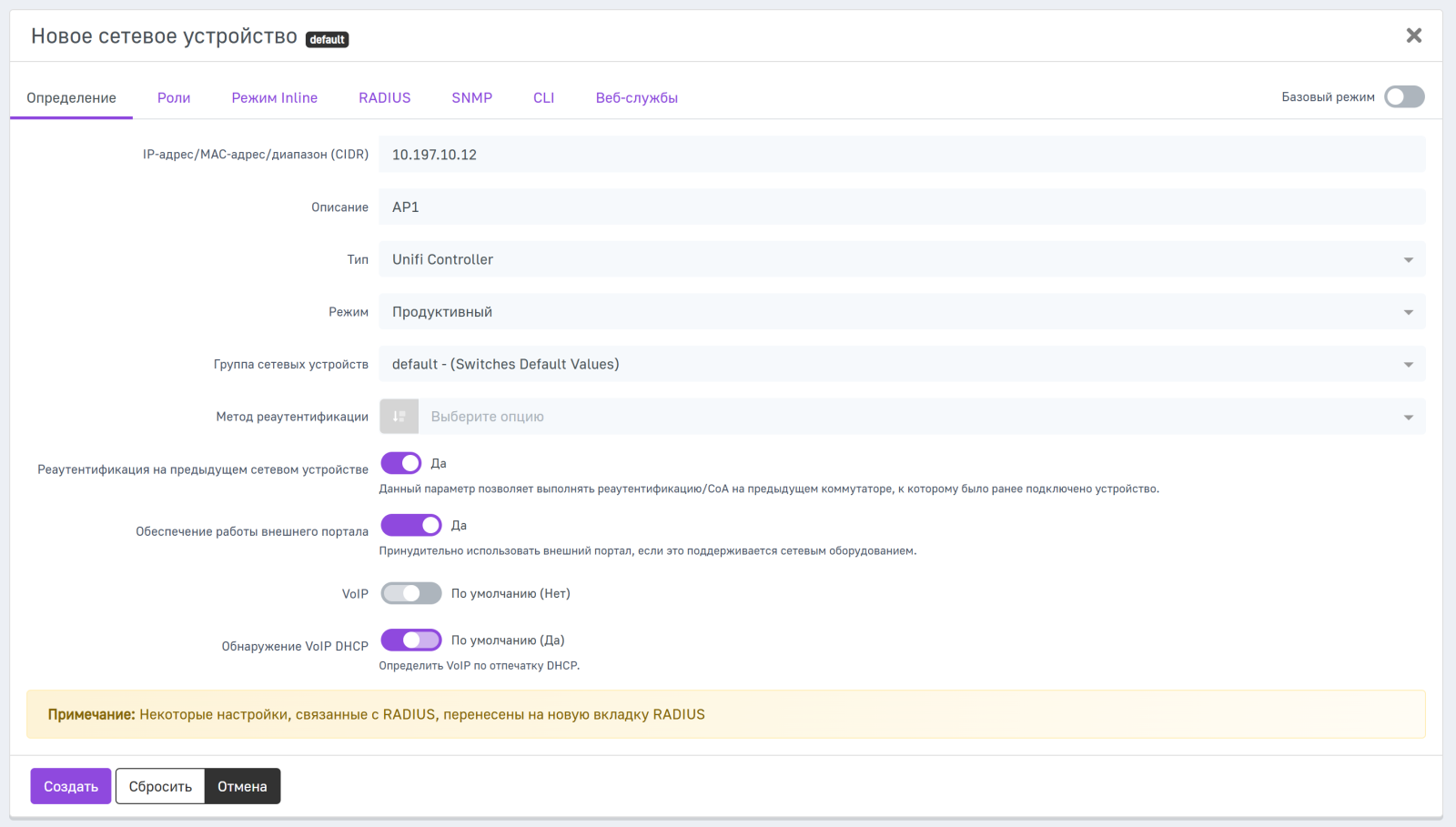

Шаг 2. На открывшейся странице выполните настройку следующим образом:

• IP-адрес/MAC-адрес/диапазон (CIDR) — укажите адрес управляющего интерфейса точки доступа (данное значение будет отображаться в списке профилей коммутаторов);
• Описание — укажите описание профиля (данное значение будет отображаться в списке профилей коммутаторов);
• Тип — выберите из выпадающего списка тип контроллера (в нашем примере — Unifi Controller);
• Режим — продуктивный;
• Метод реаутентификации — RADIUS;
• Реаутентификация на предыдущем сетевом устройстве — активируйте данный параметр для корректной работы CoA;
• Обеспечение работы внешнего портала — активируйте данный параметр для работы Captive-портал из AxelNAC.

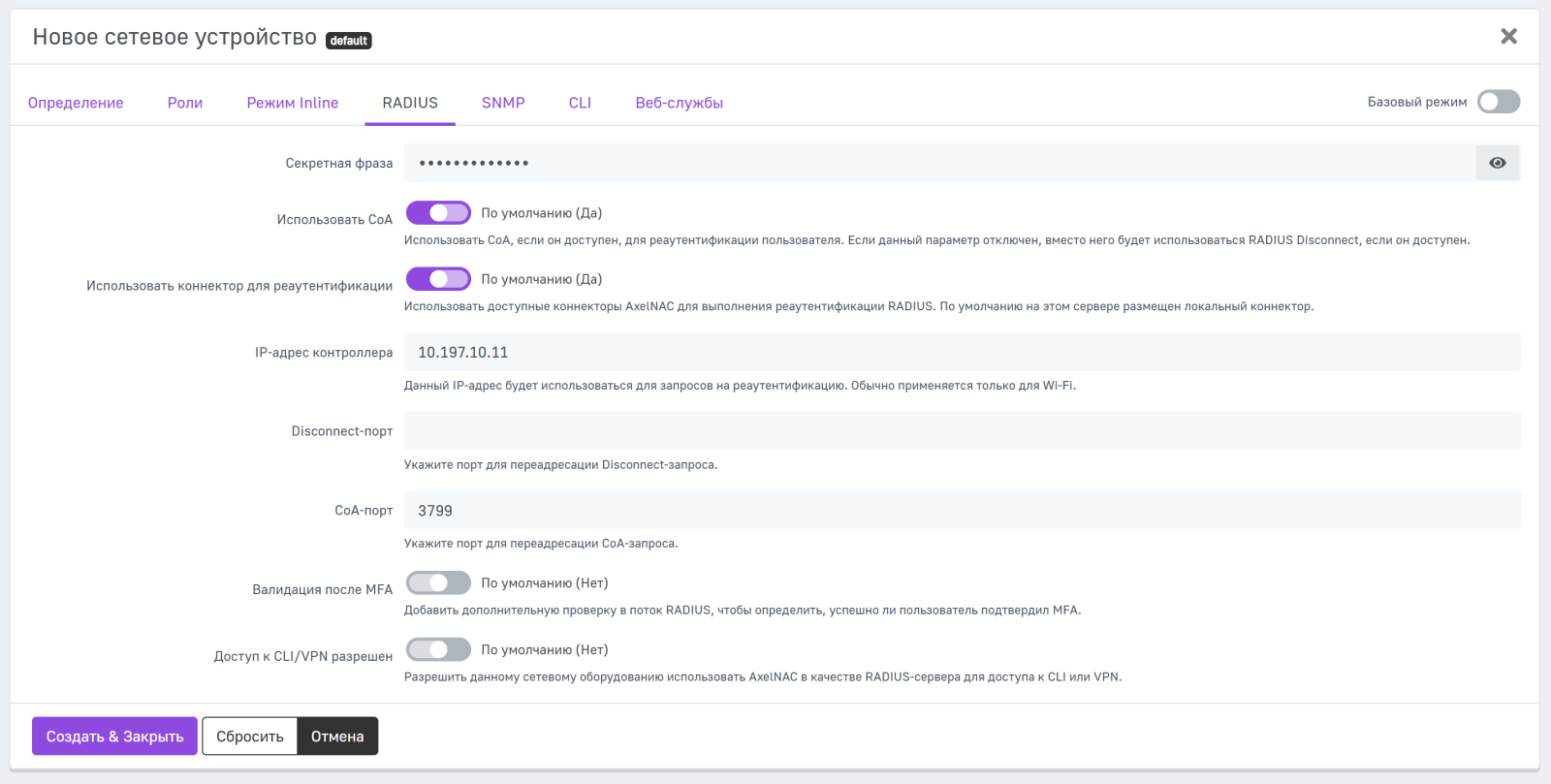

Шаг 3. Переключитесь на вкладку RADIUS и выполните следующие настройки:

• Секретная фраза — укажите секретный ключ контроллера;
• IP-адрес контроллера — укажите IP-адрес контроллера, который вы настроили в предыдущем разделе (это необходимо для связи точки доступа с контроллером);
• CoA-порт — укажите порт 3799.

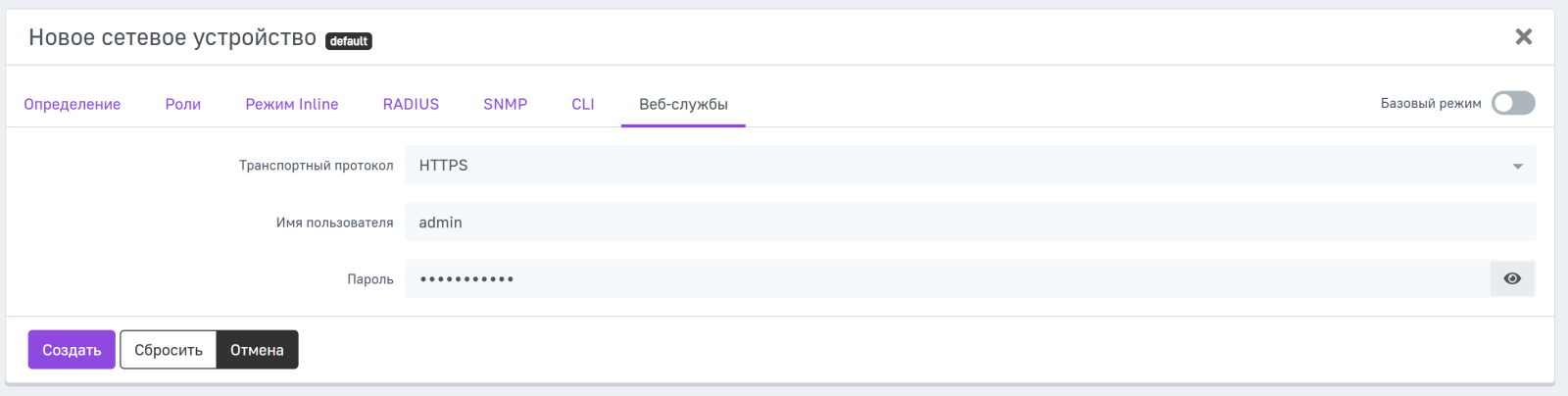

Шаг 4. Переключитесь на вкладку Веб-службы и установите значение HTTPS в поле Транспортный протокол, затем введите логин и пароль от учетной записи администратора контроллера.

После создания профиля запросы с первого созданного SSID будут определяться и AxelNAC будет отвечать на них. Для того, чтобы добавить остальные SSID, необходимо добавить их профили в AxelNAC в качестве новых точек доступа, используя их MAC-адрес.

Добавление отдельных SSID точек доступа

Чтобы добавить определенный SSID точки доступа и его MAC адрес, выполните следующие шаги:

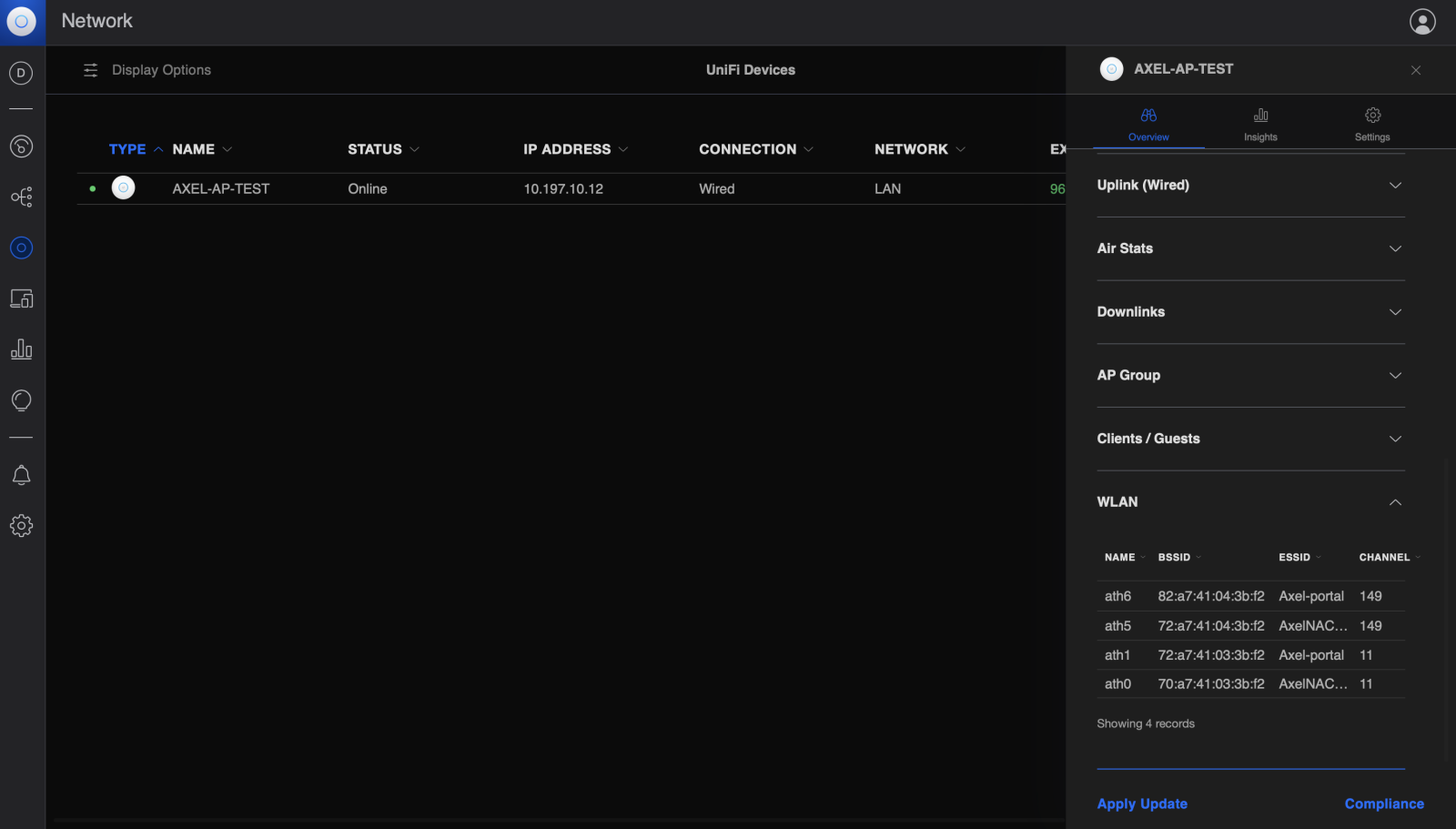

Шаг 1. В WEB-интерфейсе контроллера перейдите во вкладку Network и выберите точку доступа.

Шаг 2. Внутри точки доступа откройте раздел WLAN, где вы сможете просмотреть MAC-адреса каждого SSID этой точки доступа.

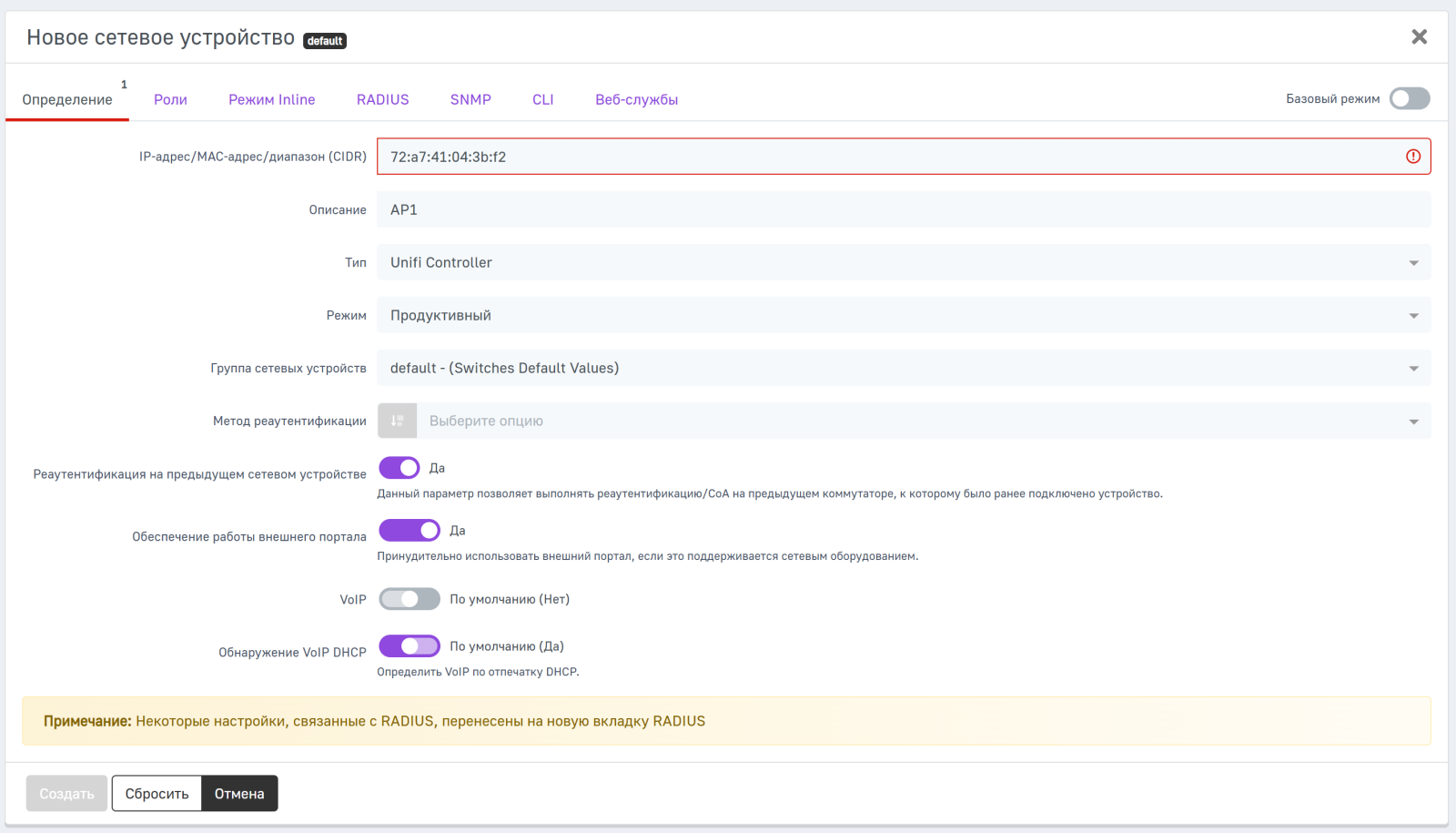

Шаг 3. Выполните аналогичные настройки как при добавлении точки доступа по IP-адресу, но используйте MAC-адрес в качестве идентификатора.

Настройка ролей для пользователей

Для каждого профиля точки доступа можно настроить свои роли с выдачей определенных VLAN. Для этого в профиле устройства переключитесь на вкладку Роли.
