В данной статье рассматривается процесс интеграции AxelNAC с точками доступа Eltex серии WOP/WEP в автономном режиме и режиме локальной коммутации.

Cписок точек поддерживаемых в профиле:

• WEP-2L;
• WOP-2L;
• WEP-3ax;
• WEP-200L;
• WOP-20L;
• WEP-30L, WEP-30L-Z;
• WOP-30L;
• WOP-30LI;
• WOP-30LS.

Настройка Eltex серии WOP/WEP в автономном режиме (на примере WOP-30L)

Настройки на точке доступа

В данном примере конфигурации используются следующие значения:

• 10.10.205.206 – IP-адрес AxelNAC (в данном контексте используется один адрес для портала и интерфейса обработки RADIUS-запросов);
• 10.10.205.159 – IP-адрес точки доступа;
• PASSWORD – пароль RADIUS;
• 1812 – порт аутентификации в AxelNAC;
• 1813 – порт аккаунтинга в AxelNAC;
• 3799 – порт disconnect в точке доступа;
• PROD_SSID – название SSID с авторизацией 802.1x;
• GUEST_SSID – название гостевой SSID с портальной авторизацией.

Настройка авторизации 802.1x

Шаг 1. Подключитесь к точке доступа по протоколу SSH.

Шаг 2. Войдите в конфигурацию интерфейса, на котором будет настроен SSID:

WOP-30L(root):/# configure
WOP-30L(config):/# interface
WOP-30L(config):/interface# wlan0-va0

Шаг 3. Войдите в конфигурацию VAP и укажите название SSID:

WOP-30L(config):/interface/wlan0-va1# vap
WOP-30L(config):/interface/wlan0-va1/vap# ssid PROD_SSID

Шаг 4. Укажите режим безопасности — 802.1x:

WOP-30L(config):/interface/wlan0-va1/vap# ap-security
WOP-30L(config):/interface/wlan0-va1/vap/ap-security# mode WPA2_1X
WOP-30L(config):/interface/wlan0-va1/vap/ap-security# exit

Шаг 5. Настройте параметры RADIUS-сервера AxelNAC:

WOP-30L(config):/interface/wlan0-va1/vap# radius
WOP-30L(config):/interface/wlan0-va1/vap/radius# auth-port 1812
WOP-30L(config):/interface/wlan0-va1/vap/radius# auth-address 10.10.205.206
WOP-30L(config):/interface/wlan0-va1/vap/radius# auth-password PASSWORD
WOP-30L(config):/interface/wlan0-va1/vap/radius# acct-port 1813
WOP-30L(config):/interface/wlan0-va1/vap/radius# acct-address 10.10.205.206
WOP-30L(config):/interface/wlan0-va1/vap/radius# acct-password PASSWORD
WOP-30L(config):/interface/wlan0-va1/vap/radius# acct-periodic true
WOP-30L(config):/interface/wlan0-va1/vap/radius# domain axeldemo.pro
WOP-30L(config):/interface/wlan0-va1/vap/radius# use-macaddr-as-password true

Шаг 6. Сохраните конфигурацию:

WOP-30L(config):/interface/wlan0-va1/vap/radius# save

Настройка портальной (гостевой) авторизации

Шаг 1. Подключитесь к точке по протоколу SSH.

Шаг 2. Войдите в конфигурацию интерфейса, на котором будет настроен SSID:

WOP-30L(root):/# configure
WOP-30L(config):/# interface
WOP-30L(config):/interface# wlan0-va1

Шаг 3. Войдите в конфигурацию VAP и укажите название SSID:

WOP-30L(config):/interface/wlan0-va1# vap
WOP-30L(config):/interface/wlan0-va1/vap# ssid GUEST_SSID

Шаг 4. Укажите режим безопасности – открытый доступ:

WOP-30L(config):/interface/wlan0-va1/vap# ap-security
WOP-30L(config):/interface/wlan0-va1/vap/ap-security# mode off
WOP-30L(config):/interface/wlan0-va1/vap/ap-security# exit

Шаг 5. Настройте параметры RADIUS-сервера AxelNAC:

WOP-30L(config):/interface/wlan0-va1/vap# radius
WOP-30L(config):/interface/wlan0-va1/vap/radius# auth-port 1812
WOP-30L(config):/interface/wlan0-va1/vap/radius# auth-address 10.10.205.206
WOP-30L(config):/interface/wlan0-va1/vap/radius# auth-password PASSWORD
WOP-30L(config):/interface/wlan0-va1/vap/radius# acct-port 1813
WOP-30L(config):/interface/wlan0-va1/vap/radius# acct-address: 10.10.205.206
WOP-30L(config):/interface/wlan0-va1/vap/radius# acct-password PASSWORD
WOP-30L(config):/interface/wlan0-va1/vap/radius# acct-periodic true
WOP-30L(config):/interface/wlan0-va1/vap/radius# domain axeldemo.pro
WOP-30L(config):/interface/wlan0-va1/vap/radius# use-macaddr-as-password true
WOP-30L(config):/interface/wlan0-va1/vap/radius# exit

Шаг 6. Настройте параметры портала:

WOP-30L(config):/interface/wlan0-va1/vap# captive-portal
WOP-30L(config):/interface/wlan0-va1/vap/captive-portal# enabled true
WOP-30L(config):/interface/wlan0-va1/vap/captive-portal# verification-mode external-portal
WOP-30L(config):/interface/wlan0-va1/vap/captive-portal# client-mac-format xx:xx:xx:xx:xx:xx
WOP-30L(config):/interface/wlan0-va1/vap/captive-portal# nas-id-format XX-XX-XX-XX-XX-XX
WOP-30L(config):/interface/wlan0-va1/vap/captive-portal# disconnect-on-reject false
WOP-30L(config):/interface/wlan0-va1/vap/captive-portal# scenarios
WOP-30L(config):/interface/wlan0-va1/vap/captive-portal/scenarios# scenario-redirect
WOP-30L(config):/interface/wlan0-va1/vap/captive-portal/scenarios/scenario-redirect# redirect-url  http://10.31.10.206/Eltex::AP?switch_url=<SWITCH_URL>&ap_mac=<AP_MAC>&client_mac=<CLIENT_MAC>&wlan=<SSID>&redirect_url=<ORIGINAL_URL>&nas-ip=<NAS_IP>

Шаг 7. Сохраните конфигурацию:

WOP-30L(config):/interface/wlan0-va1/vap/captive-portal/scenarios/scenario-redirect# save

Особенности

Функционал Disconnect Message (DMs) и Change of Authorization (CoA)

На данных точках доступа за обработку сообщений Disconnect Message (DMs) и Change of Authorization (CoA) отвечает один компонент — DAS-сервер. По умолчанию используется единый 3799 порт (не рекомендуется менять).

Шаг 1. Подключитесь к точке по протоколу SSH.

Шаг 2. Настройте DAS-сервер:

WOP-30L(config):/# das-server
WOP-30L(config):/das-server# enabled true
WOP-30L(config):/das-server# auth-password PASSWORD

Шаг 3. Сохраните настройки:

WOP-30L(config):/das-server# save

Особенности настройки доступа администратора к точке доступа по SSH с авторизацией через RADIUS

Если на точке доступа нет локального пользователя с указанным именем, вход будет невозможен. Точка доступа будет отправлять RADIUS-запрос на AxelNAC, но с указанием в поле password некорректного значения, которое всегда приведет к ответу Reject. Если RADIUS-сервер недоступен, то точка доступа авторизует данного пользователя локально.

Настройка vWLC с точкой доступа (на примере WEP-2L)

В данном руководстве точки доступа управляются через vWLC, но коммутируют клиентский трафик в автономном режиме, без туннелирования на контроллер.

Настройка DHCP

Шаг 1. Настройте DHCP-сервер с учетом режима локальной коммутации.

При настройке DHCP-сервера, чтобы точка работала полностью в режиме локальной коммутации, не указывается опция: suboption 12 ascii-text "192.168.1.1" — адрес терминирования SoftGRE-туннелей.

Настройка управляющего интерфейса

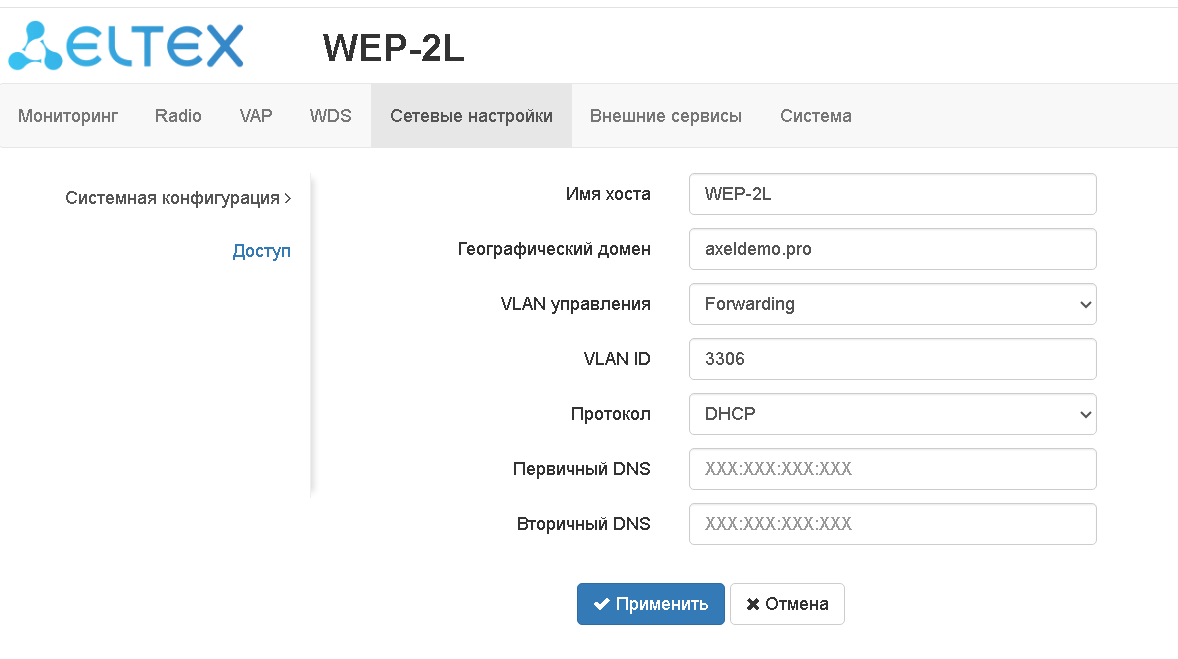

Шаг 1. Зайдите на точку доступа, используя веб-интерфейс, после получения IP-адреса по DHCP и укажите режим его работы как показано на скриншоте:

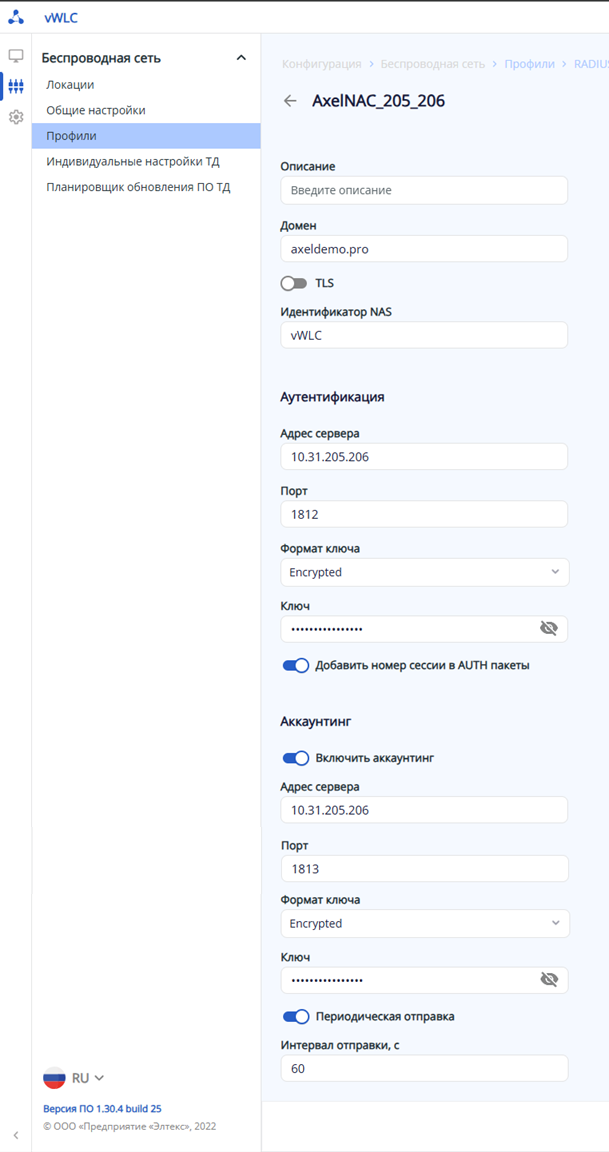

Шаг 2. Настройте профиль RADIUS-сервера как показано на скриншоте:

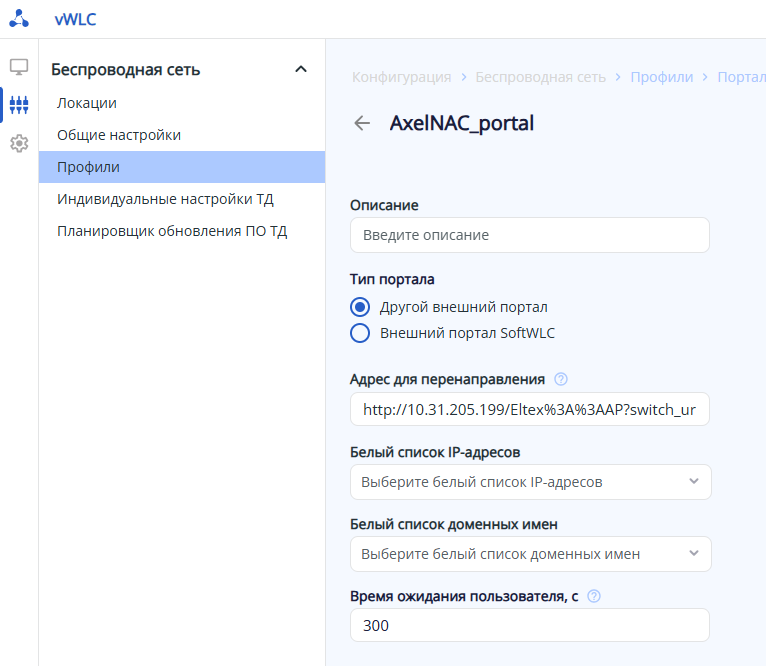

Шаг 3. Настройте профиль портала как показано на скриншоте:

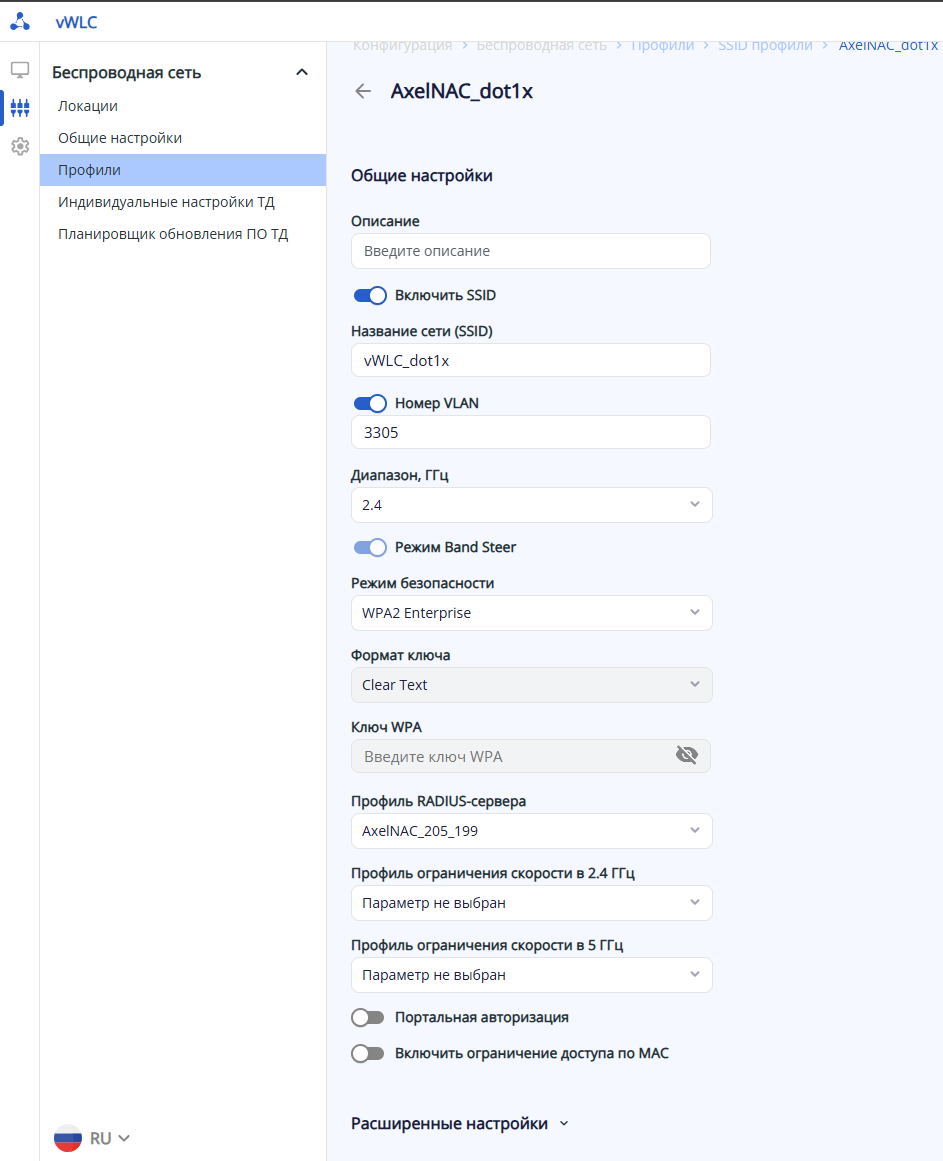

Шаг 4. Настройте профиль SSID для dot1x и укажите профиль RADIUS-сервера как показано на скриншоте:

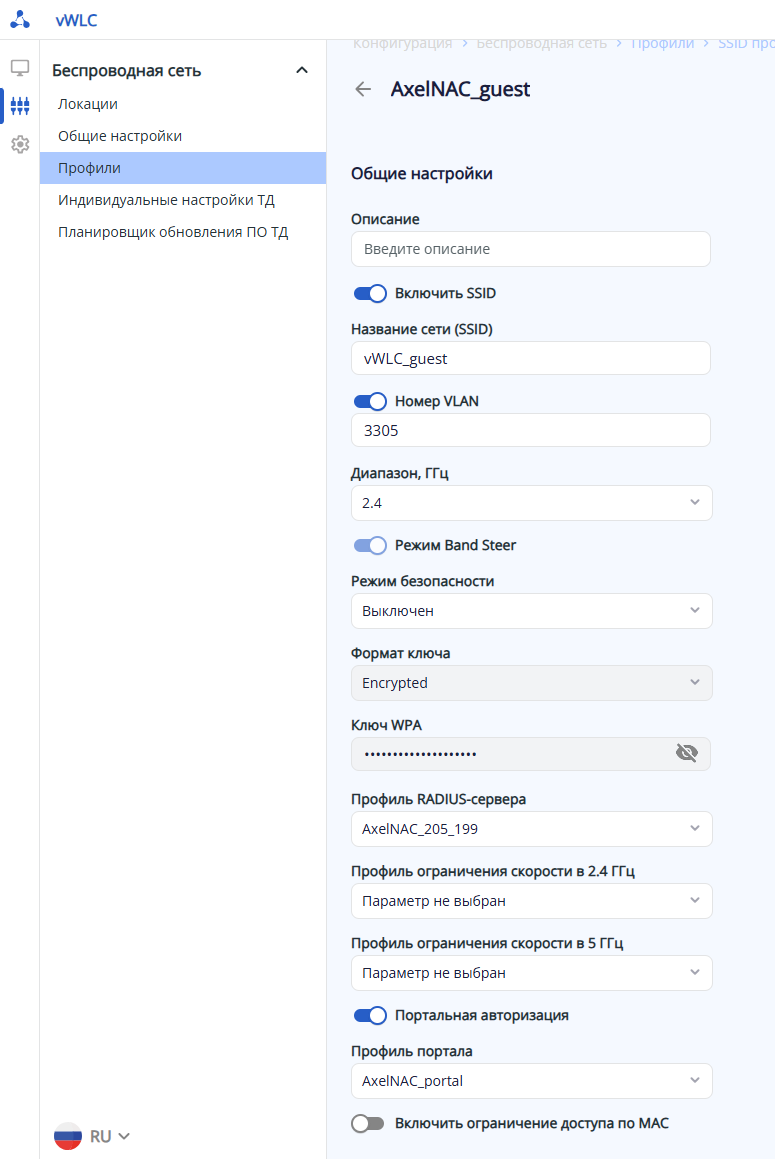

Шаг 5. Настройте профиль MAB и укажите профиль RADIUS-сервера и профиль портала как показано на скриншоте:

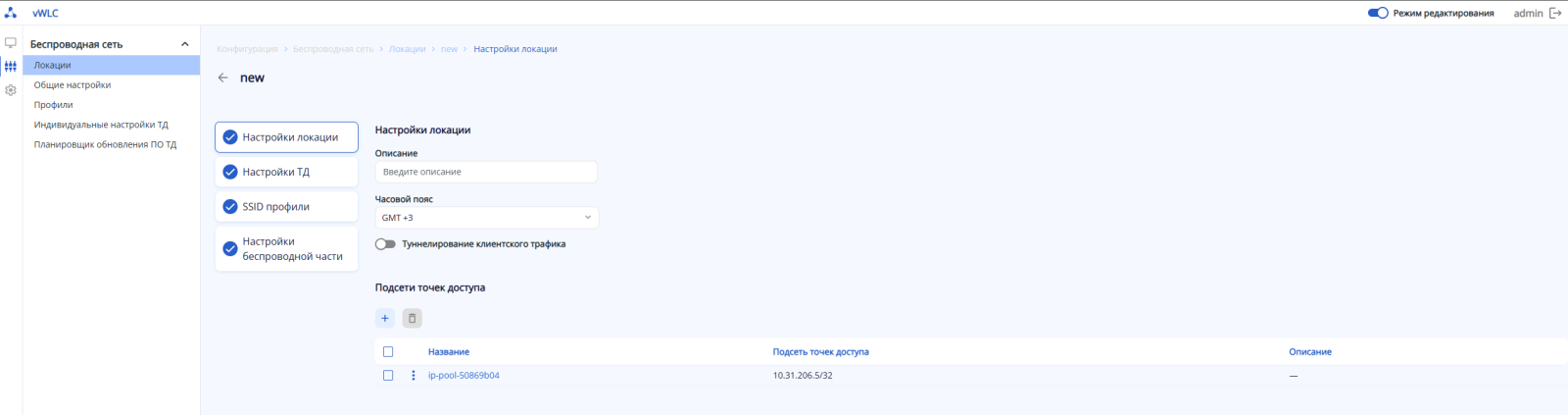

Шаг 6. Настройте локацию как показано на скриншоте:

В данном примере указана маска 32 (для одной точки доступа).

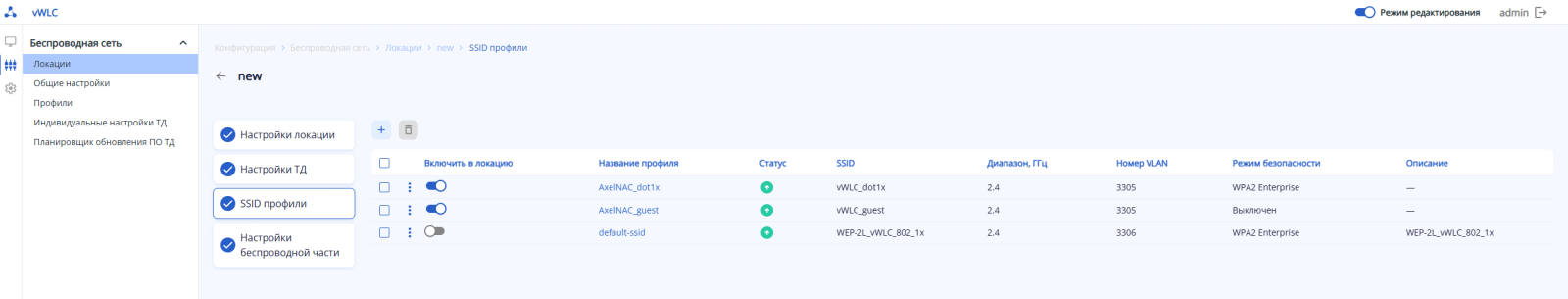

Шаг 7. Включите в локации необходимые SSID как показано на скриншоте:

Особенности

В данном режиме (без предоставления по DHCP опции 12) точка доступа использует свой интерфейс как bridge и не отправляет весь клиентский трафик через туннель на контроллер. Соответственно, точка доступа должна получать на своем интерфейсе трафик от нужных VLAN через trunk коммутатора.

Настройка точки доступа в AxelNAC

Настройка авторизации 802.1x

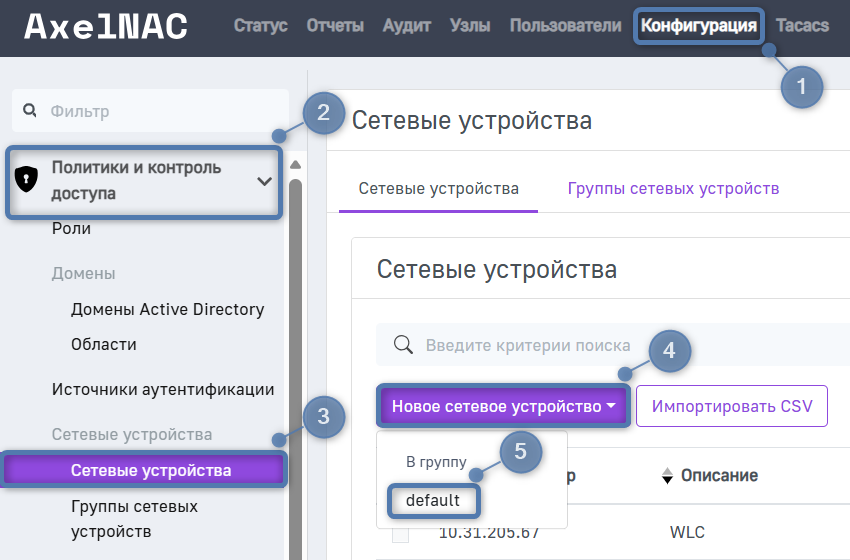

Шаг 1. Перейдите в раздел Конфигурация → Политики и контроль доступа → Сетевые устройства, нажмите кнопку Новое сетевое устройство и в выпадающем списке выберите к какой группе должно принадлежать устройство (по умолчанию создана группа default).

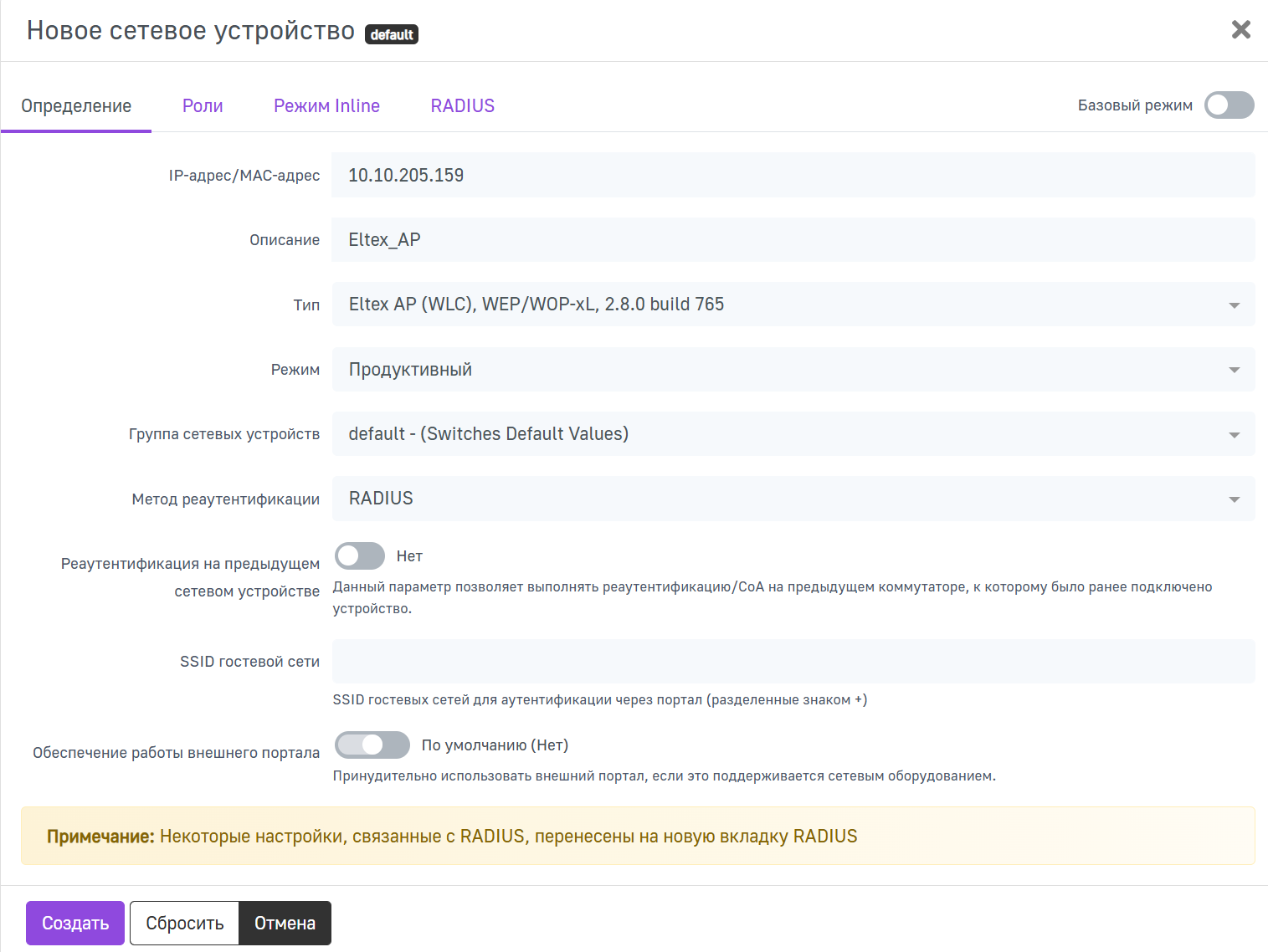

Шаг 2. На открывшейся странице заполните поля следующим образом:

• IP-адрес/MAC-адрес: укажите IP-адрес точки доступа;
• Тип: Eltex AP (WLC), WEP/WOP-xL, 2.8.0 build 765;
• Режим: Продуктивный;
• Метод реаутентификации: RADIUS.

Остальные параметры остаются по умолчанию.

Шаг 3. Переключитесь на вкладку Роли. В разделе Назначение VLAN ID укажите номера VLAN для нужных ролей.

Шаг 4. Перейдите на вкладку RADIUS и выполните следующие настройки:

• Секретная фраза: укажите RADIUS-ключ указанный при настройке;
• Disconnect-порт и CoA-порт: оставьте пустыми (по умолчанию используется UDP порт 3799). Если вы указали иной порт в настройке das-server, укажите его в обоих полях;
• Доступ к CLI/VPN: [опционально] если требуется организовать доступ администраторов в CLI данной точки доступа по протоколу RADIUS – активируйте параметр.

Остальные параметры остаются по умолчанию.

Шаг 5. Нажмите Создать в левом нижнем углу окна.

Настройка портальной (гостевой) авторизации

Шаг 1. Для настройки портальной (гостевой) авторизации в том же разделе выберите устройство, которое создали ранее.

Шаг 2. Активируйте параметр Расширенный режим в правом верхнем углу окна.

Шаг 3. На вкладке Определение укажите SSID гостевой сети – GUEST_SSID. Если гостевых SSID несколько, укажите их разделяя знаком +.

Шаг 4. Нажмите Сохранить в левом нижнем углу окна.
