Общие сведения

ПО LogIQ представляет собой систему долговременного хранения и фильтрации событий информационной безопасности (далее СДХ). Основное предназначение системы — получение, обработка, сохранение и передача событий информационной безопасности. Далее будет рассмотрена архитектура решения.

В архитектуре LogIQ существует условное разделение на 3 основных слоя:

• Слой управления и мониторинга;
• Слой обработки и маршрутизации событий;
• Слой хранения данных и событий.

Глобально, система работает следующим образом:

1. События поступают в шлюз для доступа к сервисам, который их направляет в блок Logstash слоя обработки и маршрутизации событий.
2. В данном блоке события обрабатываются, после чего, по умолчанию, они отправляются в компонент ClickHouse слоя хранения данных и событий.
3. Параллельно события, отфильтрованные по правилам, полученным из блока Venus, отправляются во внешние системы хранения событий (SIEM заказчика).

Рассмотрим каждый из слоев более подробно.

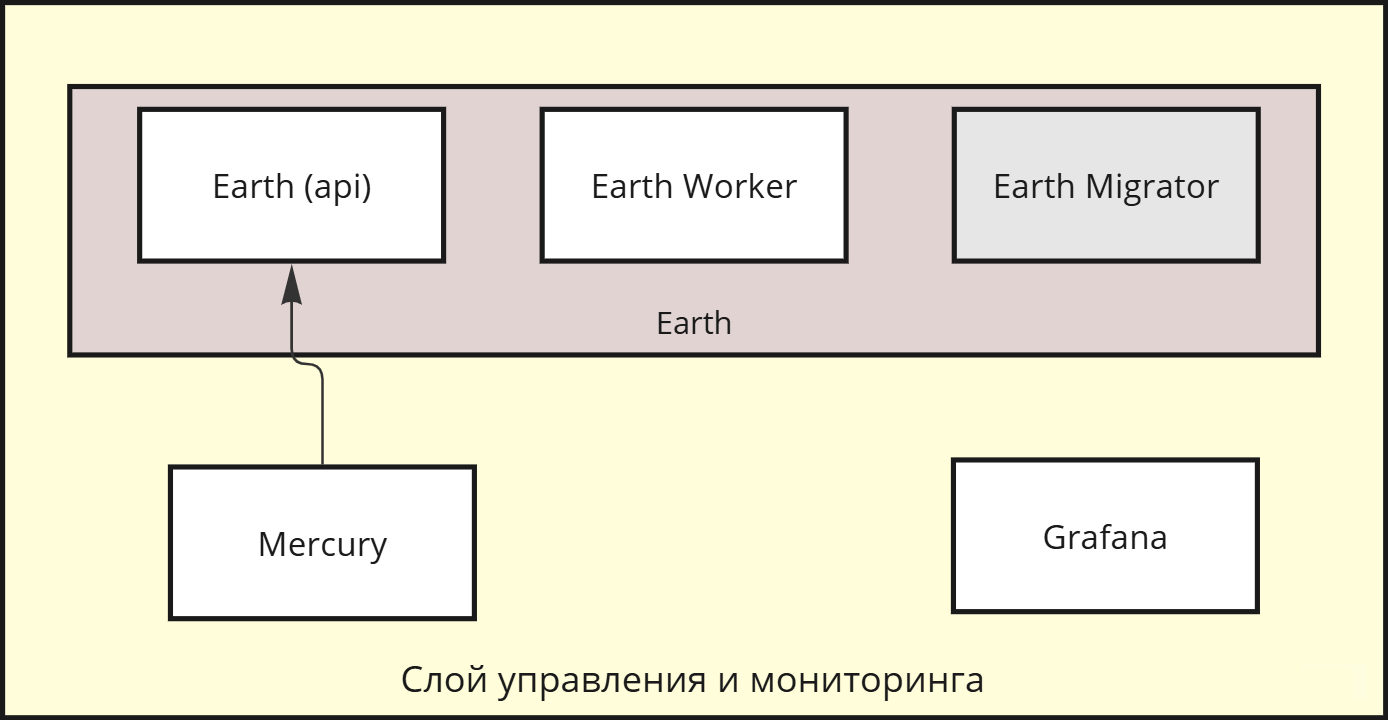

Слой управления и мониторинга

В слое управления и мониторинга производится конфигурация правил обработки и фильтрации событий, а также отображение метрик, передаваемых отдельными компонентами системы. Для управления и мониторинга используется веб-интерфейс, по умолчанию доступный по порту 5555. Данный слой состоит из следующих блоков и компонентов:

• Mercury: данный компонент отвечает за внешнюю оболочку (Frontend) веб-интерфейса и передаёт необходимые команды в блок Earth;
• Earth: данный блок отвечает за функционирование веб-интерфейса (Backend) и общую конфигурацию системы. Блок Earth включает следующие компоненты:
  • Earth (API): данный компонент является REST API, используемым для функционирования компонента Mercury (веб-интерфейса);
  • Earth Worker: данный компонент отвечает за постановку задач по расписанию, необходимых для функционирования систем. Задачи передаются в компонент Venus (API) блока Venus в слое обработки и маршрутизации событий;
  • Earth Migrator: данный компонент отвечает за первичное заполнение базы данных earth_production кластера Postgres в слое хранения данных и событий (обновление схемы данных, заполнение БД предустановленными значениями). Earth Migrator активируется только при первом запуске СДХ.
• Grafana: данный компонент отвечает за отображение в реальном времени отслеживаемых внутренних метрик СДХ (таких как загруженность компонентов по CPU/RAM/HDD, нагрузка и метрики компонентов Logstash, а также метрики кластера ClickHouse). Веб-интерфейс мониторинга доступен по порту 3000.

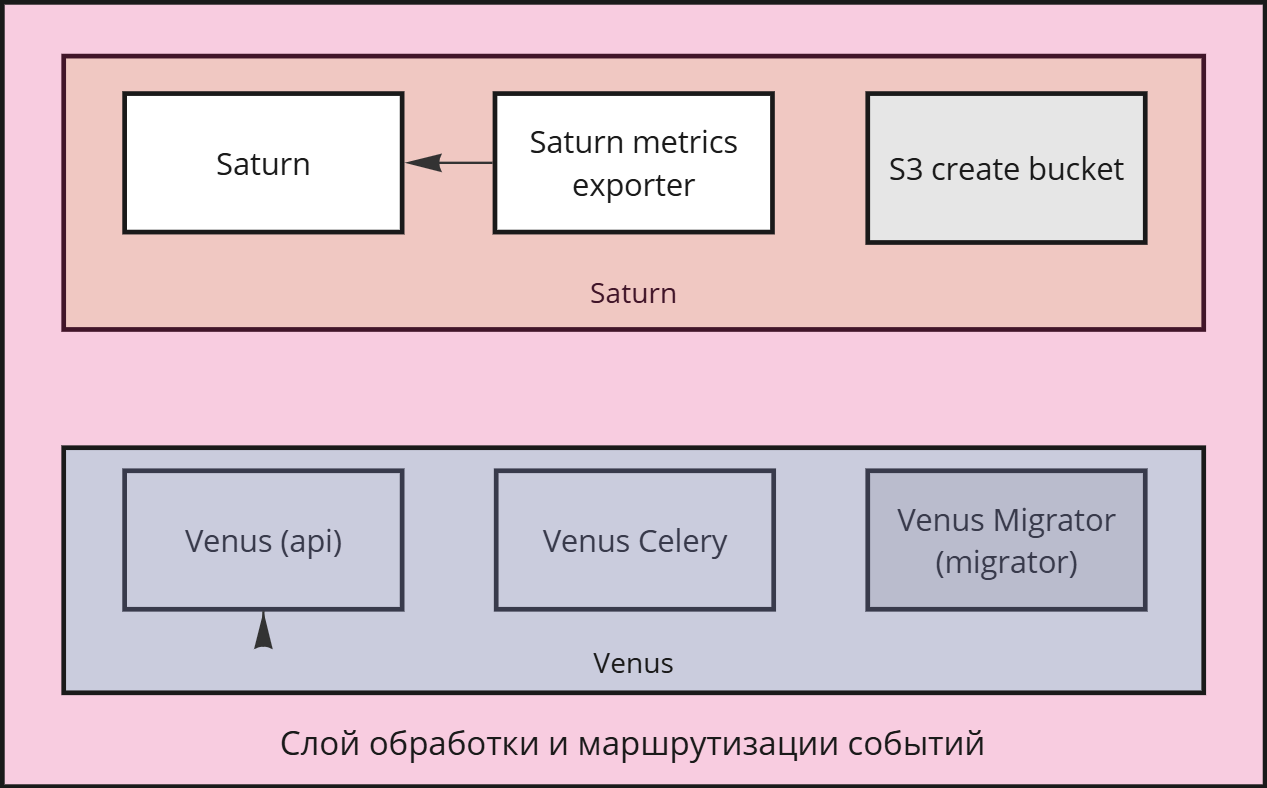

Слой обработки и маршрутизации событий

В слое обработки и маршрутизации  производится получение, обработка, фильтрация и маршрутизация событий, поступающих из шлюза доступа к сервисам, а также конвертация правил корреляции и нормализации. Данный слой состоит из следующих блоков:

• Venus: данный блок отвечает за конвертацию правил корреляции и нормализации из формата в котором они хранятся в SIEM заказчика, в формат, понятный компоненту Saturn. Блок Venus включает следующие компоненты:
  • Venus (API): данный компонент является REST API, используемым для функционирования блока Venus (доступ к данным, постановка задач);
  • Venus Celery: данный компонент отвечает за получение правил корреляции и нормализации, их конвертацию в синтаксис конфигурации блока Logstash, с последующим сохранением этих правил в общую файловую папку (компонент S3 в слое хранения данных и событий);
  • Venus Migrator: данный компонент отвечает за первичное заполнение базы данных venus_production кластера Postgres в слое хранения данных и событий (обновление схемы данных, заполнение БД предустановленными значениями). Venus Migrator активируется только при первом запуске СДХ.
• Saturn: данный блок производит сбор, преобразование, сохранение и маршрутизацию событий информационной безопасности. В блока Saturn находится решение с открытым исходным кодом Logstash, отвечающее непосредственно за получение, обработку, агрегацию, фильтрацию и маршрутизацию событий. События обрабатываемые в рамках этого блока, сохраняются в компоненте ClickHouse слоя хранения данных и событий и, при соответствующей настройке, могут быть направлены на внешние системы хранения данных, такие как RabbitMQ, Kafka, Агенты SIEM-систем и т.д. В рамках маршрутизации и фильтрации событий, отправляемых во внешние системы, могут быть использованы правила корреляции и нормализации, определенные во внешней SIEM-системе. Данный блок включает следующие компоненты:
  • Saturn: данный компонент управляет сбором, обработкой, фильтрацией, сохранением и маршрутизацией событий в системе;
  • Saturn metrics exporter: данный компонент отвечает за сбор статистики работы компонента Saturn, с последующим сохранением этих метрик в БД Prometheus;
  • S3 create bucket: данный компонент за первичное заполнение компонента S3 конфигурацией по умолчанию. После того, как общая файловая папка (компонент S3 в слое хранения данных и событий) создана и в нее загружена конфигурация по умолчанию, компонент перестает работать.

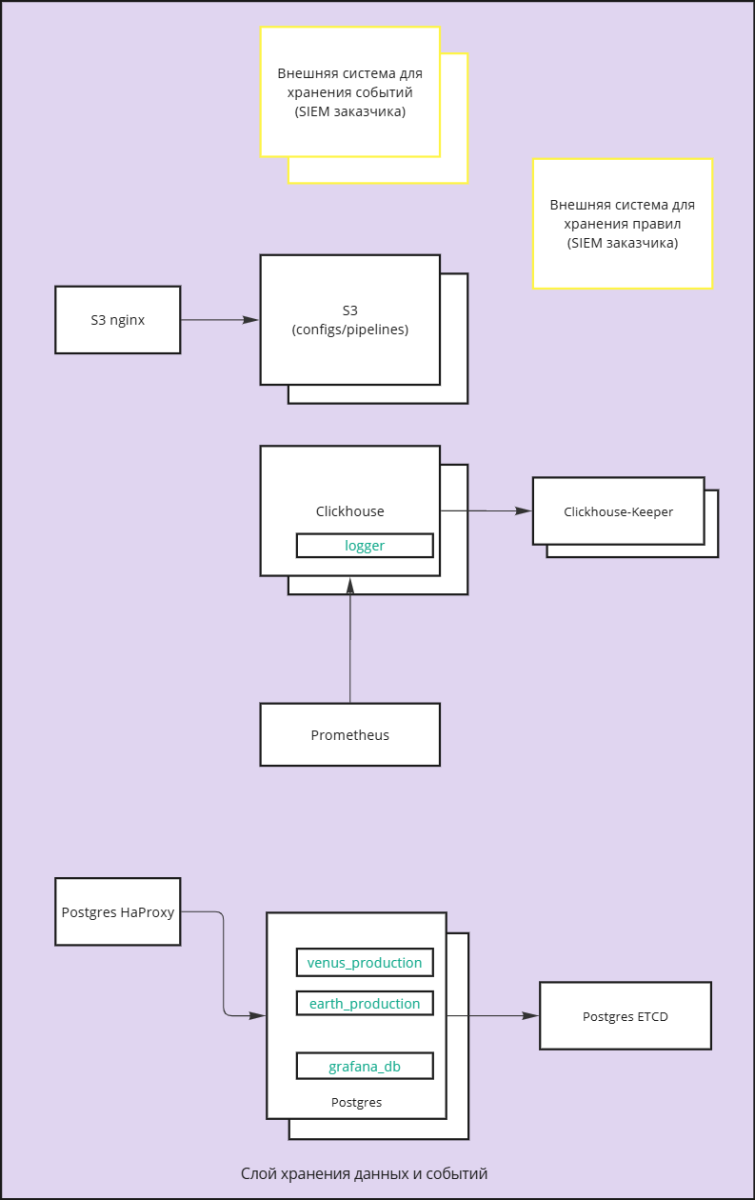

Слой хранения данных и событий

В слое хранения данных и событий производится хранение и передача данных, конфигураций, правил и событий в системе. Данный слой состоит из следующих блоков и компонентов:

• Postgres: данный блок представлен объектно-реляционной системой управления базами данных с открытым исходным кодом (ОРСУБД) PostgreSQL, которая распространяется под лицензией PostgreSQL License. Данный блок обеспечивает высокую производительность, надёжность и широкий спектр возможностей и используется для хранения служебной информации СДХ.
  • Postgres: данный компонент отвечает за хранение информации о пользовательском интерфейсе. Компонент Postgres обычно представляет отказоустойчивый кластер из трех и более узлов;
  • Postgres HaProxy: данный компонент отвечает за распределение данных между узлами кластера Postgres;
  • Postgres ETCD: данный компонент отвечает за определение мастер-узла и ведомых узлов в кластере Postgres, хранение этих данных и определение кворума для отказоустойчивости кластера;
• Prometheus: данный компонент отвечает за мониторинг и сбор метрик, который используется для отслеживания и анализа производительности приложений и инфраструктуры. Prometheus собирает данные с помощью считывания временных рядов, которые затем используются для генерации предупреждений и оповещений, а также для построения графиков и дашбордов;
• ClickHouse: данный компонент представлен бесплатной системой управления базами данных с открытым исходным кодом, которая была разработана компанией Яндекс. Она предназначена для быстрого анализа больших наборов данных в режиме реального времени и поддерживает как простые запросы, так и сложные аналитические запросы. В LogIQ данная систему отвечает за хранение всех событий, поступивших в блок Logstash в слое обработки и маршрутизации событий;
• ClickHouse-Keeper: данный компонент отвечает за сборку кластера ClickHouse, управление хранением данных, отказоустойчивость кластера ClickHouse;
• S3: данный компонент отвечает за хранение конфигураций и правил корреляции нормализации, используемых в слое обработки и маршрутизации событий;
• S3 nginx: данный компонент является шлюзом для распределения данных из компонента S3.

Вспомогательные компоненты

В СДХ LogIQ интегрирован вспомогательный компонент CAdvisor. Это инструмент для мониторинга ресурсов контейнеров Docker. Он собирает информацию о использовании CPU, памяти, сети и диска контейнерами Docker и передаёт эти метрики в компонент Grafana слоя управления и мониторинга. CAdvisor может быть использован для обнаружения проблем с производительностью, оптимизации использования ресурсов и диагностики проблем с контейнерами.
