Процесс настройки интеграции с МСЭ Checkpoint идентичен процессу настройки с МСЭ Barracuda. Однако, МСЭ Checkpoint поддерживает дополнительный функционал.

Включение функции Identity Awareness на шлюзе безопасности

Чтобы включить функцию Identity Awareness, выполните следующие шаги:

Шаг 1. Войдите в систему SmartDashboard.

Шаг 2. В дереве сетевых объектов (Network Objects) разверните ветвь Check Point (Check Point branch).

Шаг 3. Дважды кликните на шлюзе безопасности (Security Gateway), на котором необходимо включить функцию Identity Awareness.

Шаг 4. В разделе Software Blades на вкладке Network Security выберите пункт Identity Awareness. Откроется мастер настройки Identity Awareness Configuration.

Шаг 5. Выберите один или несколько вариантов. Эти опции задают методы получения идентификационных данных управляемых и неуправляемых активов.

Шаг 6. Выберите пункт AD Query — это позволит шлюзу безопасности беспрепятственно идентифицировать пользователей и компьютеры Active Directory.

Шаг 7. Нажмите кнопку Next. Откроется окно интеграции с Active Directory.

Шаг 8. Выберите Active Directory для настройки из списка, в котором отображаются настроенные учетные единицы LDAP, или создайте новый домен. Если Active Directory еще не настроена, необходимо ввести имя домена, имя пользователя, пароль и учетные данные контроллера домена.

Шаг 9. Введите учетные данные Active Directory и нажмите кнопку Connect для проверки учетных данных.

Шаг 10. Нажмите Finish.

Включение аккаунтинга RADIUS на шлюзе безопасности

Чтобы включить RADIUS Accounting для шлюза безопасности, выполните следующие действия:

Шаг 1. В системе SmartDashboard в дереве Network Objects откройте шлюз безопасности.

Шаг 2. На странице General Properties убедитесь, что Identity Awareness Blade включен.

Шаг 3. На странице Identity Awareness выберите RADIUS Accounting.

Настройка RADIUS Accounting на МСЭ

Для того чтобы настроить RADIUS Accounting на МСЭ Checkpoint, выполните следующие действия:

Шаг 1. В окне Check Point Gateway, панель Identity Awareness нажмите кнопку Settings (находится справа от опции RADIUS Accounting).

Шаг 2. В окне RADIUS Accounting Settings (см. рисунок ниже) настройте Message Attribute Indices следующим образом:

• Device Name: Calling-Station-Id (31) — MAC-адрес устройства;
• User Name: User-Name (1) — имя пользователя, установленное на портале AxelNAC Portal;
• IP Address: Framed-IP-Address (8) — IP-адрес устройства в производственной сети.

 Разрешения клиентского доступа RADIUS

Интерфейсы шлюза должны быть авторизованы для приема соединений от RADIUS аккаунтинга AxelNAC.

Чтобы выбрать интерфейсы шлюза:

Шаг 1. В разделе RADIUS Client Access Permissions нажмите кнопку Edit.

Шаг 2. Выберите All Interfaces — все интерфейсы шлюза безопасности смогут принимать соединения от клиентов RADIUS Accounting.

Шаг 3. Оставьте порт по умолчанию — 1813.

Шаг 4. Нажмите OK в обоих окнах для отправки конфигурации.

Шаг 5. В системе SmartDashboard выберите Политика — Установить.

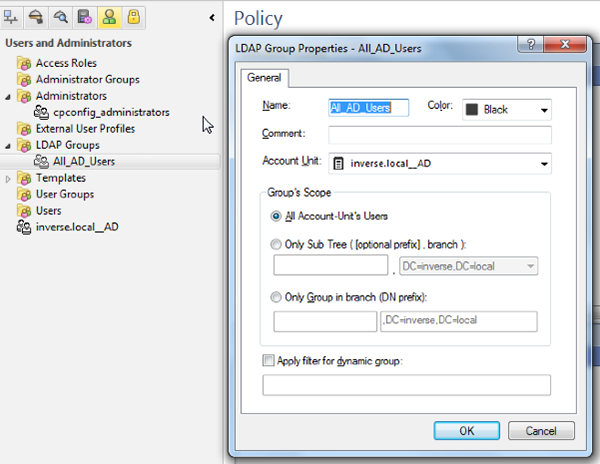

Группы LDAP

Убедитесь, что в Checkpoint созданы корректные объекты LDAP.

Процесс верификации

Проверить работу SSO через МСЭ Checkpoint можно с помощью SmartView Tracker в разделе Network & Endpoint Queries → Predefined → Identity Awareness Blade → Login Activity.
