Страница Активы/Оборудование предназначена для визуального контроля подключенных к сети устройств и анализа их текущего состояния.

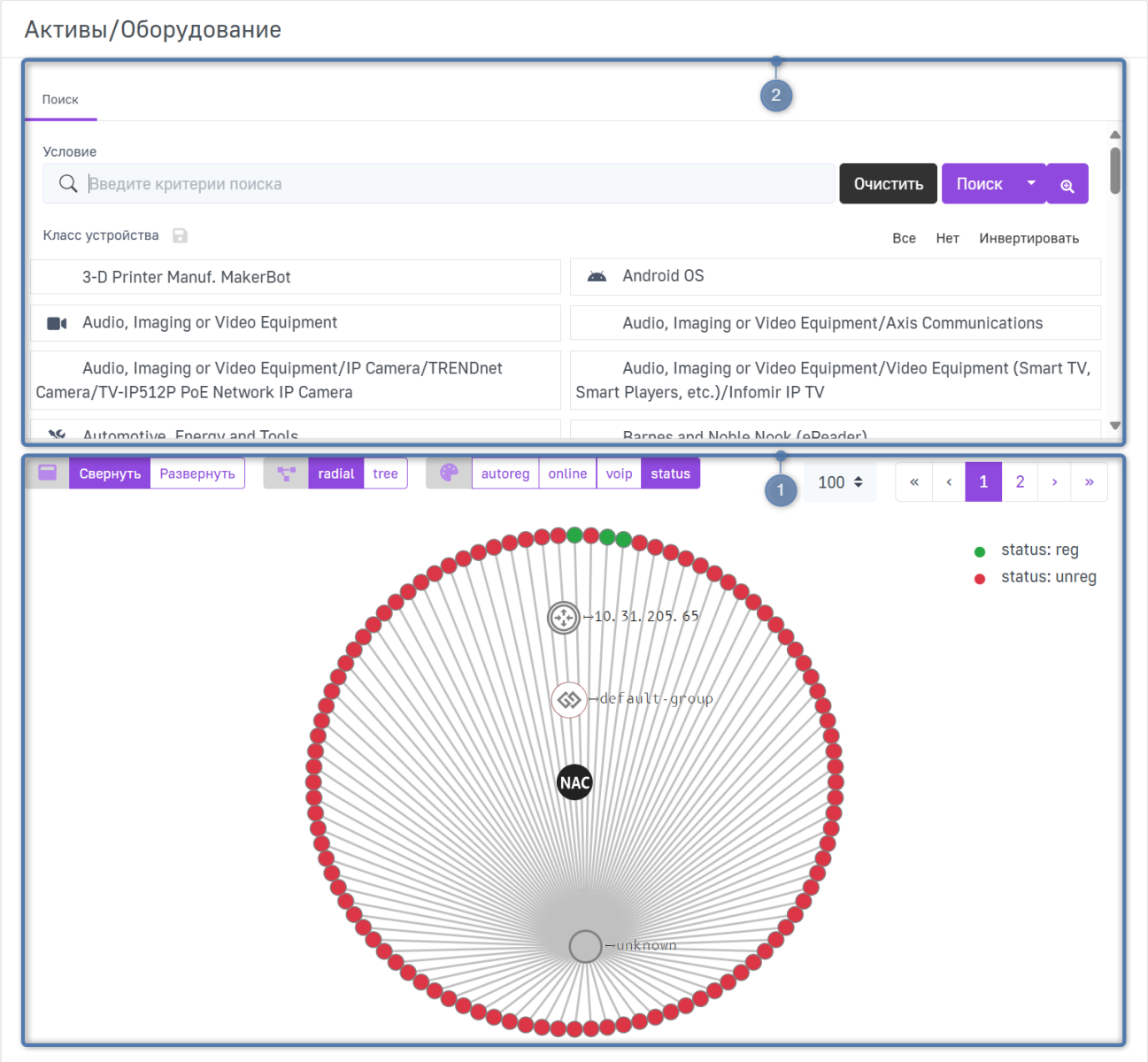

Страница включает в себя два основных блока:

1. Диаграмма активов — используется для наглядного отображения сетевых подключений и текущего состояния устройств;
2. Фильтрация данных — используется для настройки фильтрации устройств, отображаемых на диаграмме.

Диаграмма активов

На диаграмме отображается физический или логический путь соединения между NAC и отфильтрованными устройствами.

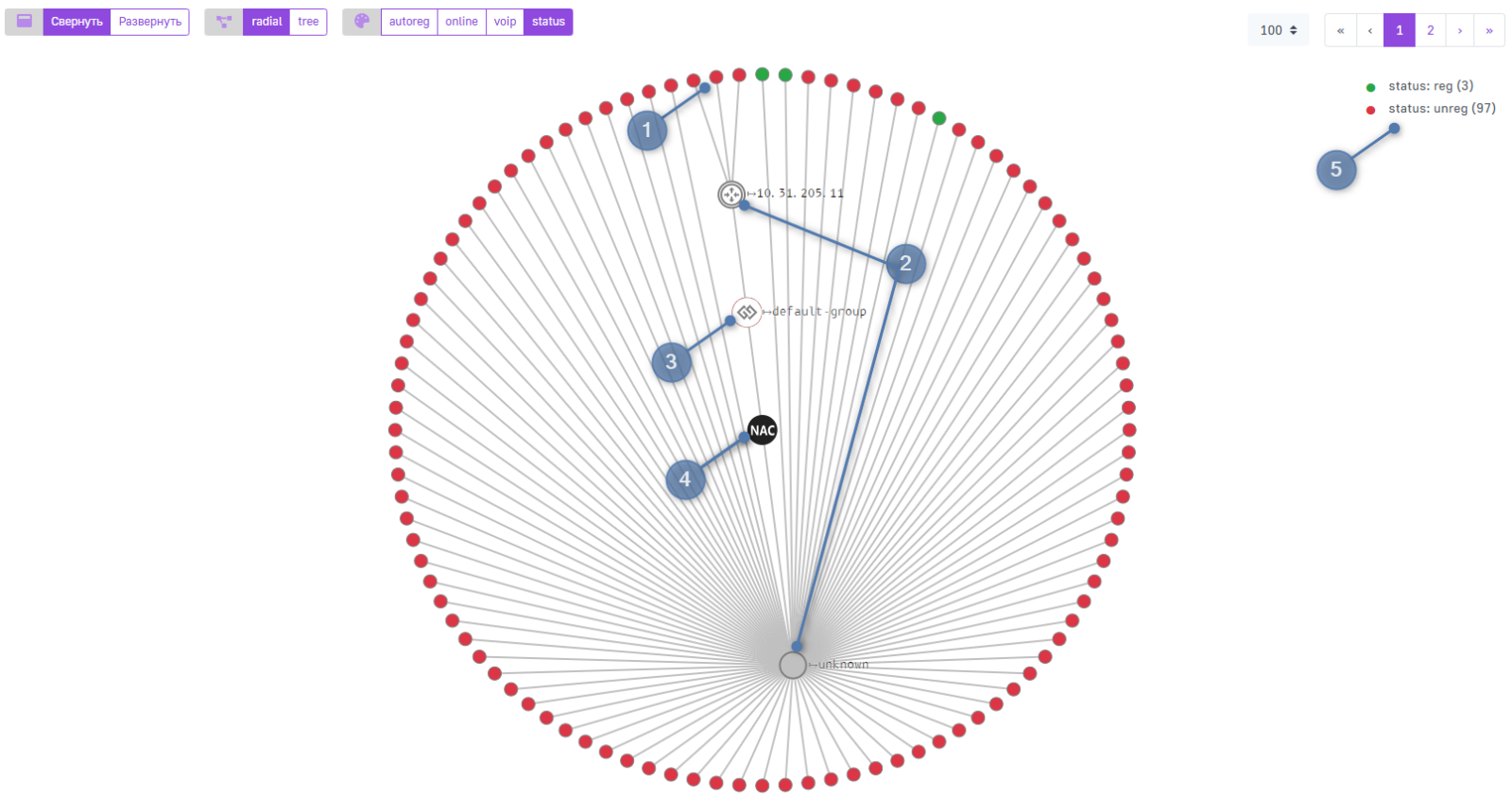

На диаграмме могут быть отображены:

1. Конечные устройства — подключенные узлы;
2. Сетевые устройства — коммутаторы, контроллеры Wi-Fi или точки доступа, VPN-шлюзы;
3. Группы сетевых устройств — группы, в которые входят сетевые устройства;
4. NAC — центральный узел системы, через который осуществляется контроль доступа;
5. Информационное окно  — отображает данные по выбранным условиям, в скобках указано количество устройств. В зависимости от условий будут отображаться следующие значения:
   • autoreg:
     • autoreg: yes ()  — устройства, зарегистрированные автоматически;
     • autoreg: no ()  — устройства без авторегистрации.
   • online:
     • online: on ()  — активные устройства;
     • online: off ()  — неактивные устройства;
     • online: unknown ()  — неизвестный статус.
   • voip:
     • voip: yes () — устройства с поддержкой VoIP;
     • voip: no () — остальные устройства.
   • status:
     • status: reg () — зарегистрированные устройства;
     • status: unreg () — незарегистрированные устройства.

При нажатии на устройство отображается его путь подключения и подробная информация.

Управление диаграммой

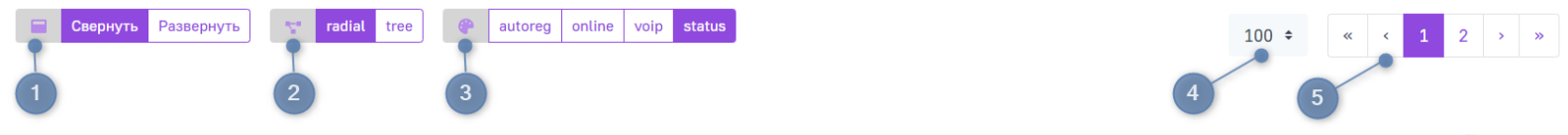

Отображение элементов на диаграмме может быть изменено с помощью панели инструментов:

1. Свернуть/Развернуть — для того чтобы изменить масштаб диаграммы, нажмите:
   • Развернуть — разворачивает диаграмму;
   • Свернуть — сворачивает диаграмму.
2.  radial/tree  — для того чтобы изменить режим отображения, нажмите:

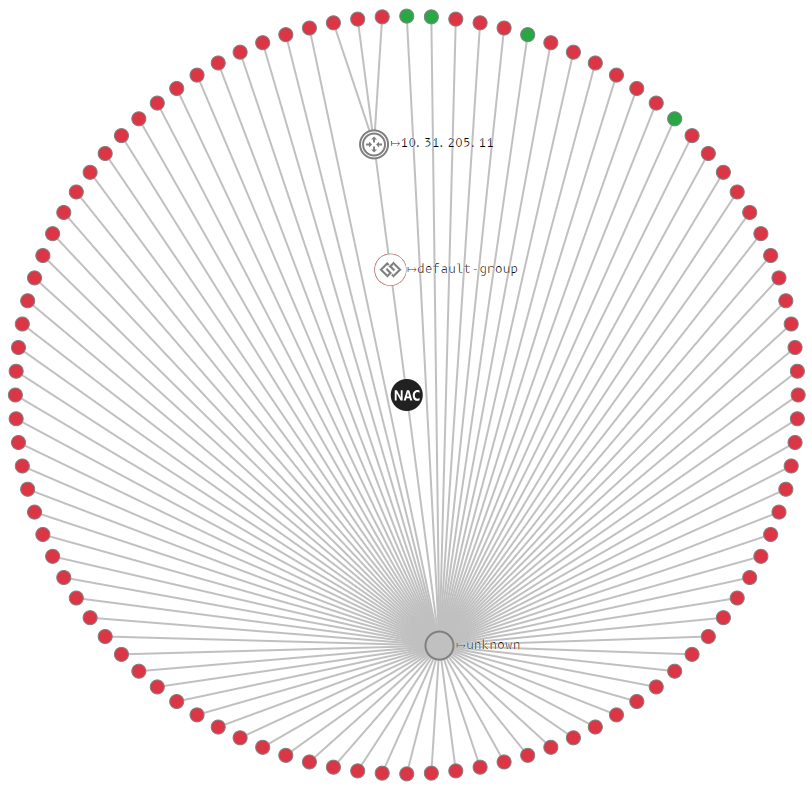

   •  radial — отображает узлы радиально вокруг NAC;

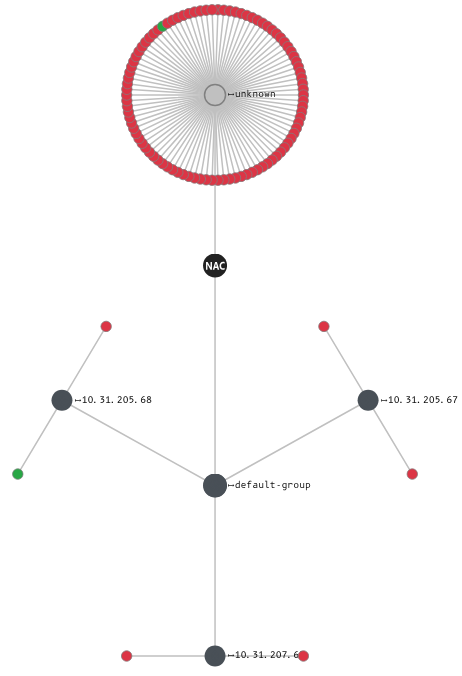

   • tree — отображает узлы в виде дерева.



3. autoreg/online/voip/status — для того чтобы отфильтровать устройства по нужному критерию, нажмите:
   • autoreg — отображает все узлы, определяя автозарегистрированные устройства;
   • online — отображает все устройства с указанием их активности в сети;
   • voip — отображает все устройства с указанием их принадлежности к VoIP-устройствам;
   • status — отображает все устройства с указанием их статуса регистрации.
4. Количество отображаемых узлов — по умолчанию на диаграмме отображаются 100 узлов, однако вы можете выбрать отображение 10, 25, 50, 100 и 250 узлов на странице. Для этого нажмите на поле  .
5. Навигация по страницам — для переключения между страницами используйте  .

Фильтрация данных

Фильтрация данных осуществляется с помощью блока Поиск. Он предназначен для настройки фильтрации устройств, отображаемых на диаграмме.

Поиск по условию

Условие позволяет отфильтровать устройства с помощью ввода конкретных критериев поиска.

Можно выполнить поиск по критериям: MAC-адрес, Имя компьютера, Класс устройства, Производитель устройства, Тип устройства, Версия устройства, IPv4-адрес, SSID, Учетная запись компьютера, Владелец или Агент пользователя. Введите интересующий критерий в поле поиска и нажмите Поиск. Нажмите Очистить, чтобы сбросить критерии поиска.

Также можно выполнять поиск по нескольким критериям. Для этого нажмите на иконку лупы  справа от кнопки Поиск.

В меню расширенного поиска вы можете выбрать операторы И и ИЛИ и указать несколько критериев для поиска. Поиск можно вести по критериям:

• Статус — текущее состояние узла в системе;
• MAC-адрес — MAC-адрес узла;
• Роль — роль, назначенная узлу;
• Роль для обхода — роль для обхода стандартных политик;
• Обход VLAN — VLAN для обхода стандартных политик;
• Имя компьютера — имя устройства, определяемое системой;
• Тип подключения — метод, с помощью которого узел подключен к сети;
• Дата определения — дата и время первого обнаружения узла системой;
• Дата регистрации — дата и время регистрации узла в системе;
• Дата снятия с регистрации — дата и время, после которой узел снимается с регистрации;
• Дата последнего ARP — дата последнего ARP-запроса;
• Дата последнего DHCP — дата последнего DHCP-запроса;
• Дата последней активности — дата последней активности узла в сети;
• Класс устройства — определенная категория устройства;
• Производитель устройства — определенный производитель устройства;
• Тип устройства — определенный тип устройства;
• IPv4-адрес — текущий IPv4-адрес узла;
• Учетная запись компьютера — учетная запись компьютера;
• Примечания — текстовое поле для любых дополнительных сведений, связанных с узлом;
• Статус в сети — текущее состояние подключения узла в системе;
• Владелец — пользователь, которому принадлежит узел;
• Идентификатор исходного сетевого устройства — идентификатор исходного сетевого устройства, через которое подключен узел;
• IP-адрес исходного сетевого устройства — IP-адрес исходного сетевого устройства, через которое подключен узел;
• MAC-адрес исходного сетевого устройства — MAC-адрес исходного сетевого устройства, через которое подключен узел;
• Порт исходного сетевого устройства — порт исходного сетевого устройства, через которое подключен узел;
• Описание порта исходного сетевого устройства — описание порта исходного сетевого устройства, через которое подключен узел;
• SSID — идентификатор беспроводной сети;
• Агент пользователя — атрибут user-agent, который содержит информацию о типе приложения, операционной системе, производителе устройства и т.д.;
• VoIP — критерий для идентификации VoIP-устройств;
• Авторегистрация — критерий для идентификации автозарегистрированных узлов;
• Трафик — оставшийся лимит трафика на узле.

Также вам доступны следующие операторы:

• равно;
• не равно;
• начинается с;
• заканчивается на;
• содержит;
• больше чем;
• меньше чем;
• больше или равно;
• меньше или равно.

Для того чтобы изменить порядок выражений, нажмите и удерживайте иконку  и перетащите выражение. Чтобы удалить выражение, нажмите на иконку .

Вы можете сохранить и экспортировать существующий запрос, чтобы воспользоваться им позднее или импортировать уже существующий запрос. Все эти действия можно выбрать из выпадающего списка, нажав на иконку .

Поиск по классу устройства

Класс устройства позволяет отфильтровать устройства с помощью выбора определенных категорий устройств.

Нажмите на нужный класс устройства, чтобы ограничить поиск и анализировать устройства только определенных категорий.

Для того чтобы выбрать все классы устройств, нажмите Все. Чтобы инвертировать выбранные классы, нажмите Инвертировать. Если необходимо отменить выбор, нажмите Нет.
