На странице Журналы Опции 82 DHCP отображается список DHCP-запросов клиентов с расширенной информацией от сетевого оборудования. Страница позволяет изучить все данные, переданные в рамках конкретного DHCP-запроса с использованием Option 82 DHCP.

По умолчанию в таблице отображаются 8 столбцов:

• MAC-адрес — MAC-адрес устройства, которое отправило DHCP-запрос;
• Создано — дата и время регистрации события в журнале DHCP Option 82;
• Строковая переменная ID канала — строковое значение Circuit ID, переданное оборудованием в составе Option 82;
• Хост — идентификатор хоста, с которого поступил DHCP-запрос;
• Опция 82 сетевого устройства — IP-адрес сетевого устройства, передавшего Option 82;
• Порт — номер порта, извлеченный из Option 82;
• Идентификатор сетевого устройства — внутренний идентификатор соответствующего сетевого оборудования;
• VLAN Опции 82 DHCP — идентификатор VLAN, определенный на основании Option 82.

Управление таблицей

Набор отображаемых столбцов в таблице может быть изменен, для этого нажмите на иконку . В выпадающем списке нажмите на название столбца, отображение которого в таблице необходимо изменить.

По умолчанию на странице отображается 25 записей, однако вы можете выбрать отображение 10, 50, 100, 200, 500 и 1000 записей на странице. Для этого нажмите на поле  в правом верхнем углу списка и выберите в выпадающем списке необходимое количество для отображения.

Вы можете отсортировать таблицу в порядке возрастания или убывания с помощью иконки . По умолчанию все записи в таблице отображаются в порядке алфавитного возрастания по MAC-адресу.

Для переключения между страницами используйте блок в правом верхнем углу списка.

Поиск записи в журналах

Для того чтобы найти определенную запись в журнале, можно выполнить поиск по критериям: MAC-адрес. Введите интересующий критерий в поле поиска и нажмите Поиск. Нажмите Очистить, чтобы сбросить критерии поиска.

Также можно выполнять поиск по нескольким критериям. Для этого нажмите на иконку лупы  справа от кнопки Поиск.

В меню расширенного поиска вы можете выбрать операторы И и ИЛИ и указать несколько критериев для поиска. Поиск можно вести по критериям:

• MAC-адрес — поиск по MAC-адресу устройства, которое отправило DHCP-запрос;
• Создано — поиск по дате и времени регистрации события в журнале DHCP Option 82;
• Строковая переменная ID канала — поиск по строковому значению Circuit ID, переданное оборудованием в составе Option 82;
• Хост — поиск по идентификатору хоста, с которого поступил DHCP-запрос;
• Модуль — поиск по идентификатору модуля, который обработал событие;
• Опция 82 сетевого устройства — поиск по IP-адресу сетевого устройства, передавшего Option 82;
• Порт — поиск по номеру порта, извлеченный из Option 82;
• Идентификатор сетевого устройства — поиск по идентификатору соответствующего сетевого оборудования;
• VLAN Опции 82 DHCP — поиск по идентификатору VLAN, определенному на основании Option 82.

Также вам доступны следующие операторы:

• равно;
• не равно;
• начинается с;
• заканчивается на;
• содержит;
• больше чем (доступно для критерия Создано);
• меньше чем (доступно для критерия Создано);
• больше или равно (доступно для критерия Создано);
• меньше или равно (доступно для критерия Создано).

Для того чтобы изменить порядок выражений, нажмите и удерживайте иконку  и перетащите выражение. Чтобы удалить выражение, нажмите на иконку .

Вы можете сохранить и экспортировать существующий запрос, чтобы воспользоваться им позднее или импортировать уже существующий запрос. Все эти действия можно выбрать из выпадающего списка, нажав на иконку .

Просмотр информации о записи в журнале

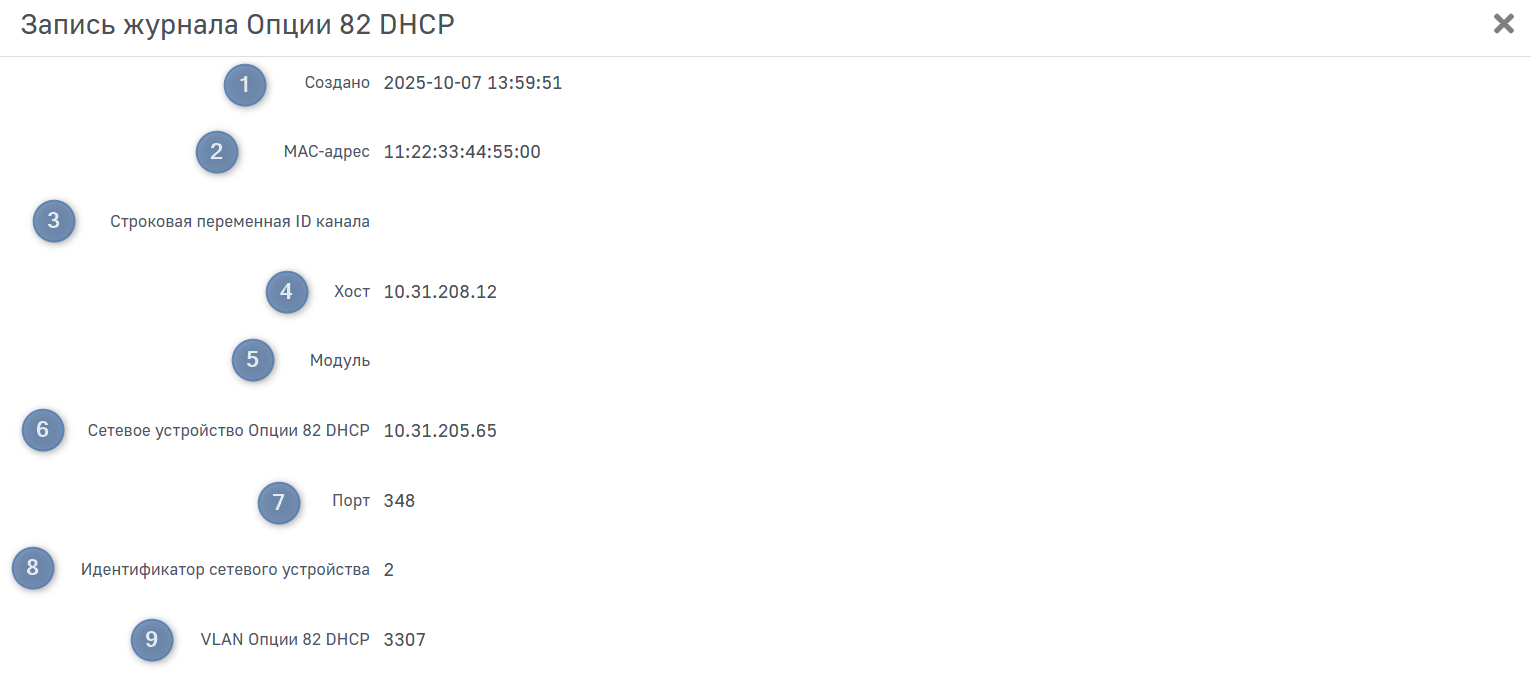

Для того чтобы посмотреть информацию о записи в журналах, нажмите на строку в таблице с названием нужной записи. После этого откроется вкладка Запись журнала Опции 82 DHCP, на которой можно посмотреть все параметры выбранной записи.

В данном меню доступны следующие параметры:

1. Создано — дата и время регистрации события в журнале DHCP Option 82;
2. MAC-адрес — MAC-адрес устройства, которое отправило DHCP-запрос;
3. Строковая переменная ID канала — строковое значение Circuit ID, переданное оборудованием в составе Option 82. Заполняется только если сетевое устройство передает Circuit-ID как ASCII-строку;
4. Хост — идентификатор хоста, с которого поступил DHCP-запрос;
5. Модуль — идентификатор модуля, который обработал событие;
6. Опция 82 сетевого устройства — IP-адрес сетевого устройства, передавшего Option 82;
7. Порт — номер порта, извлеченный из Option 82;
8. Идентификатор сетевого устройства — внутренний идентификатор соответствующего сетевого оборудования;
9. VLAN Опции 82 DHCP — идентификатор VLAN, определенный на основании Option 82.

Групповые действия

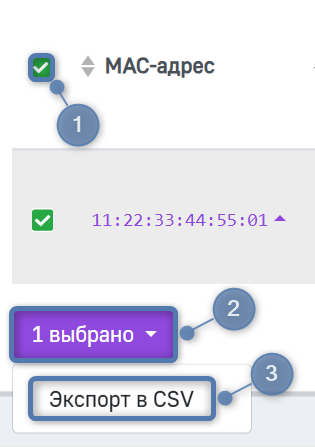

Для того чтобы выполнить действия с несколькими записями в журнале, отметьте необходимые записи. Чтобы выполнить действия со всеми записями в списке, нажмите на селектор  в шапке таблицы.

На данный момент единственное доступное групповое действие в системе — Экспорт в CSV. При его выборе, файл в формате .csv, содержащий записи таблицы, попадает в менеджер загрузки вашего браузера.
