Сканер AxelNAC является предустановленным в AxelNAC сканером соответствия и позволяет проводить проверку соответствия заданным политикам безопасности. Он проверяет устройства на базе Windows с помощью протокола подключения к сканируемому устройству WinRS и Linux с помощью протокола подключения к сканируемому устройству SSH. Конфигурация сканера может включать в себя как WinRS или SSH, так и оба протокола одновременно. AxelNAC выберет подходящий под ОС устройства протокол.

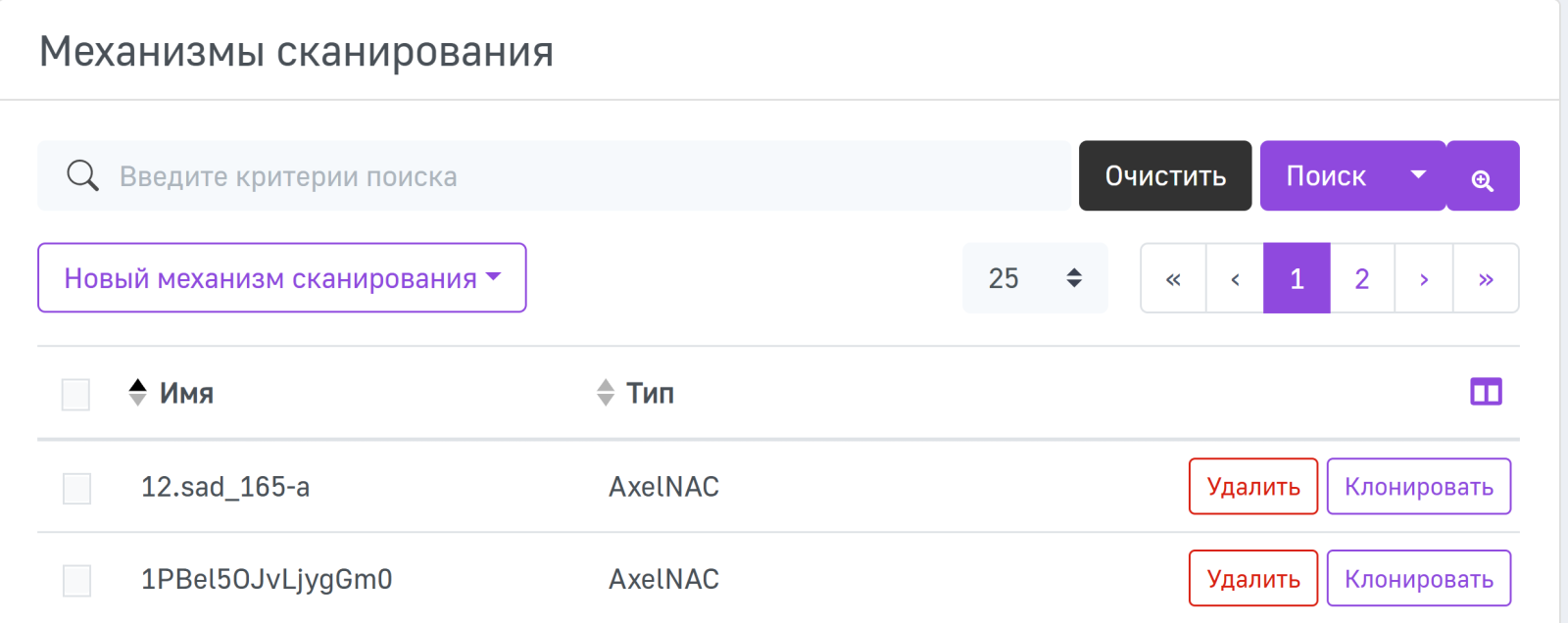

Вкладка «Механизмы сканирования»

На данной вкладке выполняется создание и настройка механизмов сканирования.

По умолчанию в таблице отображаются 5 столбцов:

• Имя — имя механизма сканирования;
• Тип — тип механизма сканирования.

Управление таблицей

Набор отображаемых столбцов в таблице может быть изменен, для этого нажмите на иконку . В выпадающем списке нажмите на название столбца, отображение которого в таблице необходимо изменить.

По умолчанию на странице отображается 25 записей, однако вы можете выбрать отображение 10, 50, 100, 200, 500 и 1000 записей на странице. Для этого нажмите на поле  в правом верхнем углу списка и выберите в выпадающем списке необходимое количество для отображения.

Вы можете отсортировать таблицу по Имени, Типу в порядке алфавитного возрастания или убывания с помощью иконки . По умолчанию все записи в таблице отображаются в порядке алфавитного возрастания по Имени.

Для переключения между страницами используйте блок в правом верхнем углу списка.

Создание нового механизма сканирования

Для создания нового механизма сканирования нажмите Новый механизм сканирования и выберите из выпадающего списка AxelNAC.

Вкладка «Основные настройки»

1. Имя — имя механизма сканирования;
2. Сканировать до регистрации — запуск сканирования при появлении устройства в регистрационной VLAN;
3. Сканирование во время регистрации — запуск сканирования сразу после регистрации на Captive-портале;
4. Сканирование после регистрации — запуск сканирования в продуктивной сети (pfdhcplistener должен принимать продуктивный dhcp-трафик);
5. Роли — список ролей узлов, для которых будет применен механизм сканирования.

Вкладка «WinRS»

На вкладке WinRS находятся блоки Настройки подключения, Фильтры и Проверки. Заполните параметры в них, чтобы настроить использование транспорта WinRS.

Блок «Настройки подключения»

В данном блоке доступны следующие параметры:

1. Включить WinRS — при активации данного параметра включается использование протокола WinRS;


   Если не активировать данный параметр, сканирование по данному протоколу проводиться не будет.



   Если параметры Включить WinRS и Включить SSH активированы — происходит параллельное подключение по обоим включенным протоколам. В этом случае проверка проводится в зависимости от типа ОС. В случае, если событие безопасности 1300006 настроено так, что при смене МАС-адреса устройство переводится в изоляцию, то для использования функционала автоматического определения ОС для одного и того же супликанта эту опцию необходимо отключить. Если при изоляции устройство переводится в подсеть, отличную от той, в которой оно находилось во время сканирования, сканирование завершается неуспешно.
2. Порт — порт для подключения (по умолчанию создается порт 5985 — для базовой аутентификации, порт 5986 — для аутентификации по сертификату и HTTPS);
3. Метод аутентификации — метод аутентификации, который будет использоваться при подключении к устройству:
   • По сертификату — аутентификация на основе сертификата. По умолчанию будет выбран данный метод аутентификации. При выборе данного метода появляются следующие параметры:
     • Имя пользователя — имя учетной записи на конечном хосте, к которому будет подключаться сканер;
     • Файл сертификата — сертификат для подключения к сканируемому хосту;
     • Цепочка сертификатов УЦ — файл с цепочкой сертификатов;
     • Закрытый ключ — закрытый ключ для расшифровки цепочки сертификатов;
     • Пароль для закрытого ключа — пароль для доступа к закрытой части сертификата;
     • Установочный скрипт — скрипт установки для автоматической конфигурации конечного сканируемого узла.
   • Базовый — аутентификация на основе учетных данных (имя пользователя/пароль). При выборе данного метода появляются следующие параметры:
     • Имя пользователя — имя учетной записи на конечном хосте, к которому будет подключаться сканер;
     • Пароль — пароль локальной учетной записи для подключения к сканеру.
   • Базовый через HTTPS — защищенная аутентификация на основе учетных данных (имя пользователя/пароль) с использованием SSL-сертификата. При выборе данного метода появляются следующие параметры:
     • Имя пользователя — имя учетной записи на конечном хосте, к которому будет подключаться сканер;
     • Пароль — пароль локальной учетной записи для подключения к сканеру;
     • Цепочка сертификатов УЦ — файл с цепочкой сертификатов;
     • Установочный скрипт — скрипт установки для автоматической конфигурации конечного сканируемого узла.

Блок «Фильтры»

В данном блоке доступны следующие параметры:

1. Список запрещенных доменов — список доменов, для которых запрещено подключение к сети с данным механизмом фильтрации, укажите NetBIOS-имя;
2. Список разрешенных доменов — список доменов, для которых разрешено подключение к сети с данным механизмом фильтрации, укажите NetBIOS-имя.

Блок «Проверки»

В данном блоке доступны следующие параметры:

1. Обновление ОС — данный параметр позволяет включить проверку наличия обновлений ОС. Также в поле ниже вы можете указать конкретное количество дней с момента последнего обновления (значение по умолчанию — 30 дней);
2. Проверка антивируса — данный параметр позволяет включить проверку наличия включенного антивируса. В данный момент поддержана проверка Kaspersky Endpoint Security и Windows Defender. Также параметр Проверка обновлений баз антивируса становится доступным для взаимодействия;
3. Проверка обновлений баз антивируса — данный параметр позволяет включить проверку наличия обновлений баз антивируса. Также в поле ниже вы можете указать конкретное количество дней с момента последнего обновления (значение по умолчанию — 14 дней);
4. Принадлежность пользователя к домену — данный параметр позволяет включить проверку принадлежности пользователя по его SID к домену, указанному в источнике аутентификации, который ассоциирован с профилем подключения с работающим механизмом сканирования. Также параметр Дополнительная проверка имени пользователя становится доступным для взаимодействия;
5. Дополнительная проверка имени пользователя — данный параметр позволяет включить дополнительную проверку соответствия атрибута User-Name RADIUS-запроса подключающегося пользователя и АРМ при проверке на принадлежность пользователя к домену;
6. Проверка обновлений безопасности ОС — данный параметр позволяет включить проверку наличия конкретных пакетов обновлений ОС. Перечислите требуемые пакеты обновлений безопасности ОС в поле ниже;
7. Запущенные службы — данный параметр позволяет включить проверку наличия запущенных служб Windows. В поле ниже необходимо указать все требуемые службы через пробел. Также параметр Проверка автозапуска служб становится доступным для взаимодействия;
8. Проверка автозапуска служб — данный параметр позволяет проверить, включена ли автозагрузка перечисленных служб.

Вкладка «SSH»

На вкладке SSH находятся блоки Настройки подключения, Опрос и Проверки. Заполните параметры в них, чтобы настроить использование транспорта SSH.

Блок «Настройки подключения»

В данном блоке доступны следующие параметры:

1. Включить SSH — активируйте данный параметр для включения использования транспорта SSH;


   Если не активировать данный параметр, сканирование по данному протоколу проводиться не будет.



   Если параметры Включить WinRS и Включить SSH активированы — происходит параллельное подключение по обоим включенным протоколам. В этом случае проверка проводится в зависимости от типа ОС. В случае, если событие безопасности 1300006 настроено так, что при смене МАС-адреса устройство переводится в изоляцию, то для использования функционала автоматического определения ОС для одного и того же суппликанта эту опцию необходимо отключить.
2. Порт — порт для подключения (по умолчанию порт 22);
3. SSH Центр сертификатов для аутентификации пользователя — центры сертификации, использующиеся для подписи сертификата клиента. Показываются центры, созданные на вкладке Центры сертификации;
4. Имя пользователя — имя учетной записи на конечном хосте, к которому будет подключаться сканер.

После сохранения всех настроек в блоке появится еще один параметр:

5. Установочный скрипт — скачайте этот скрипт и запустите его на суппликанте. Он выполняет настройки Учетной записи с именем, указанным в параметре Имя пользователя, SSH-сервера и проверяет необходимые утилиты для проведения проверок. В настройках SSH-сервера скрипт устанавливает параметр PubkeyAuthentication в значение YES. Также он содержит параметр TrustedUserCAKeys с файлом открытого ключа удостоверяющего центра, указанного в параметре SSH Центр сертификатов для аутентификации пользователя.


   Минимальная версия для реализации такого типа аутентификации - 9.2.p3. Проверка минимальной версии заложена в инсталляционный скрипт.

«Настройки SSH по умолчанию»

Для установки соединения с SSH-сервером AxelNAC использует методы обмена ключами, шифры и имитовставки, указанные в веб-интерфейсе.

Другие значение AxelNAC не использует по умолчанию, так как они являются менее защищенными.

Блок «Опрос»

В данном блоке доступны следующие параметры:

1. Таймаут отклика — данный параметр задает таймаут для каждой операции (установка соединения, аутентификация, открытие канала коммуникации, выполнение операции, чтение результата, дисконнект-сообщение). Общий таймаут может составлять несколько секунд при последовательном выполнении операций. Допустимые значения: 1000–5000 мс. Рекомендуемое значение: 2000 мс. Уменьшение приведет к потере соединения при нестабильном соединении.

Блок «Проверки»

В данном блоке доступны следующие параметры:

1. Проверка статуса антивируса — при активации данного параметра запускаются проверки версии антивируса и даты обновления баз. Также параметры Проверка версии антивируса и Проверка обновлений антивируса становятся доступными для взаимодействия;
2. Проверка версии антивируса — при активации данного параметра выполняется проверка версии антивируса, указанной в поле ниже. В поле необходимо указывать первые 3 октета версии антивируса;
3. Проверка обновлений антивируса — при активации данного параметра производится проверка даты последнего обновления и сравнение с максимально допустимым значением, указанным в поле ниже;


   В данном блоке проводятся проверки антивируса KESL.

4. Обновления ядра ОС — при активации данного параметра выполняется проверка соответствия минимальной версии ядра ОС;
5. Тип ОС — при нажатии кнопки Добавить ОС, показывает поле для выбора типа ОС и установки минимально допустимой ее версии ядра. В поле необходимо указывать первые 3 октета типа ОС;


   Проверка версии ядра производится по первым трем октетам.

6. Принадлежность к группам — при активации данного параметра проверяется принадлежность активного пользователя, использующего GUI, к группам, указанным в поле Группы;
7. Оператор — выбор оператора:
   • OR — проверка считается успешной при наличии хотя бы 1 группы из списка ниже;
   • AND — проверка считается успешной при соответствии всех групп из списка ниже.
8. Группы — список групп, к которым должен принадлежать пользователь;
9. Запущенные службы — при активации данного параметра указанные в поле ниже службы, которые участвуют в проверке, будут проверены на статус Active. Любой другой статус службы будет обработан как ошибочный и приведет к появлению триггера. Параметр позволяет дополнительно выполнить проверку автозапуска служб. Также параметр Проверка автозапуска служб становится доступным для взаимодействия;
10. Проверка автозапуска служб — при активации данного параметра при загрузке системы выполняется проверка активности автозагрузки у перечисленных служб;
11. Проверка файлов — при активации данного параметра выполняется проверка места расположения файла в системе. Также параметр Проверка hash-суммы становится доступным для взаимодействия;


    Проверка некоторых системных директорий может быть недоступна, например root, proc (конкретный набор зависит от дистрибутива). Это связано с тем, что данные директории являются системными и доступ к ним для пользователя запрещен.

12. Список файлов — при нажатии кнопки Добавить файл, показывается поля, которые необходимо заполнить путем к файлу, а также его hash-суммой. Путь и название файла могут быть указаны как на английском, так и на русском языке;
13. Проверка hash-суммы — при активации данного параметра выполняется дополнительная проверка целостности файла по hash-сумме.


    В случае, если hash-сумма не указана, данная проверка будет пропущена и для протокола SSH не будет вызван триггер ScanIsFailed и HashDoesNotMatch.

Для того чтобы создать механизм сканирования, заполните параметры конфигурации и нажмите Создать. Чтобы сбросить введенные параметры на стандартные значения, нажмите Сбросить. Для возвращения на предыдущую страницу без сохранения выполненных на странице действий, нажмите Отменить.

Поиск механизма сканирования

Для того чтобы найти определенный механизм сканирования, можно выполнить поиск по критериям: Имя, Тип, Хост, IP-адрес и Порт. Введите интересующий критерий в поле поиска и нажмите Поиск. Нажмите Очистить, чтобы сбросить критерии поиска.

Также можно выполнять поиск по нескольким критериям. Для этого нажмите на иконку лупы  справа от кнопки Поиск.

В меню расширенного поиска вы можете выбрать операторы И и ИЛИ и указать несколько критериев для поиска. Поиск можно вести по критериям:

• Имя — поиск по имени механизма сканирования;;
• IP-адрес — поиск по IP-адресу, указанном в механизме сканирования;
• Порт — порт для подключения;
• Тип — поиск по типу механизма сканирования.

Также вам доступны следующие операторы:

• равно;
• не равно;
• начинается с;
• заканчивается на;
• содержит.

Для того чтобы изменить порядок выражений, нажмите и удерживайте иконку  и перетащите выражение. Для того чтобы удалить выражение, нажмите на иконку .

Вы можете сохранить и экспортировать существующий запрос, чтобы воспользоваться им позднее или импортировать уже существующий запрос. Все эти действия можно выбрать из выпадающего списка после нажатия на иконку .

Редактирование настроек механизма сканирования

Для того чтобы отредактировать механизм сканирования, нажмите на строку в таблице с названием нужного механизма сканирования. На открывшейся странице можно изменить все параметры механизма сканирования.

Клонирование механизма сканирования

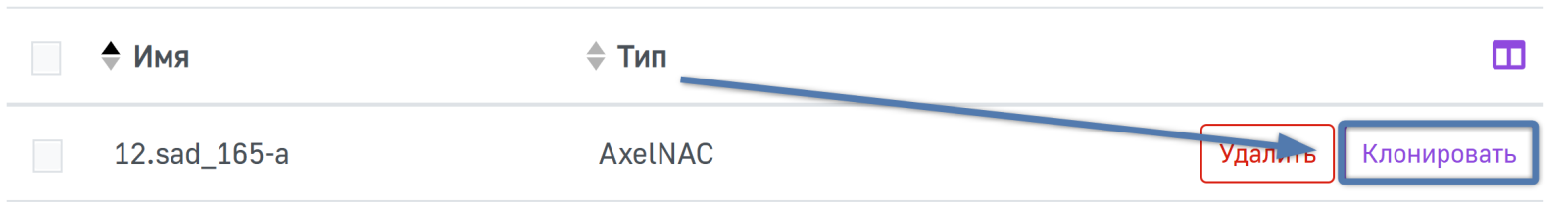

Для того чтобы создать копию определенного механизма сканирования, нажмите Клонировать. После этого вам будет предложено отредактировать скопированный механизм сканирования.

Также в режиме редактирования механизма сканирования вы можете в конце страницы нажать кнопку Клонировать.

Удаление механизма сканирования

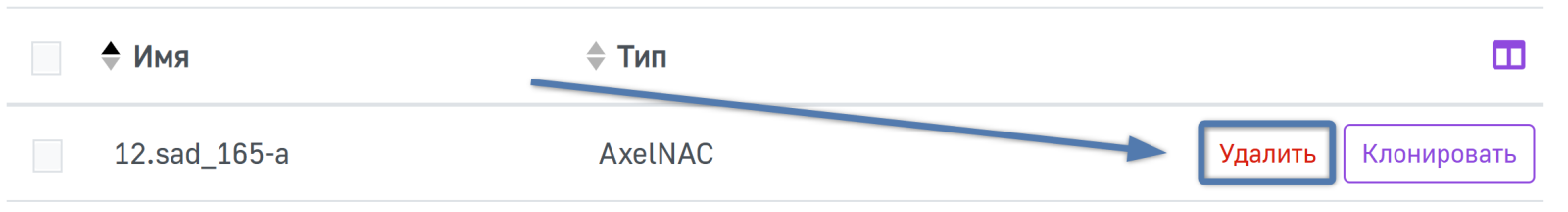

Для того чтобы удалить механизм сканирования, нажмите Удалить. После этого подтвердите удаление.

Также в режиме редактирования механизма сканирования вы можете в конце страницы нажать кнопку Удалить. После этого подтвердите удаление.

Групповые действия

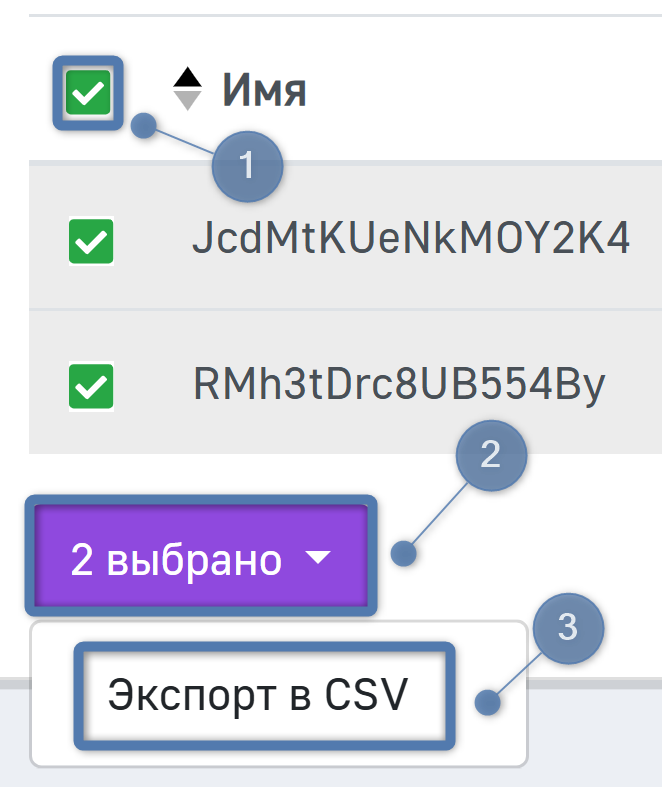

Для того чтобы выполнить действия с несколькими механизмами сканирования, отметьте необходимые события безопасности. Чтобы выполнить действия со всеми событиями безопасности в списке, нажмите на селектор  в шапке таблицы.

На данный момент единственное доступное групповое действие в системе — Экспорт в CSV. При его выборе, файл в формате .csv, содержащий записи таблицы, попадает в менеджер загрузки вашего браузера.
