Вкладка Очередь предназначена для визуального мониторинга состояния внутренних очередей обработки задач системы AxelNAC.
Число очередей
В данном блоке отображается количество задач, ожидающих обработки в очереди. Каждый график соответствует конкретной очереди.

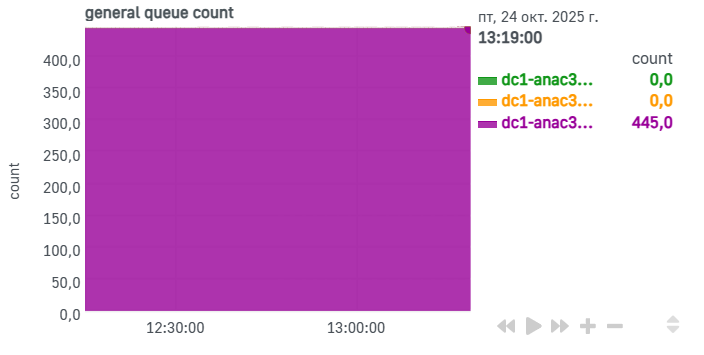

График «general queue count»
На данном графике отображается количество задач в очереди для каждого узла кластера на временной шкале.
.png)
Метрики на графике:
- packetfence.redis.queue_stats_count.general — количество задач, находящихся в общей системной очереди.

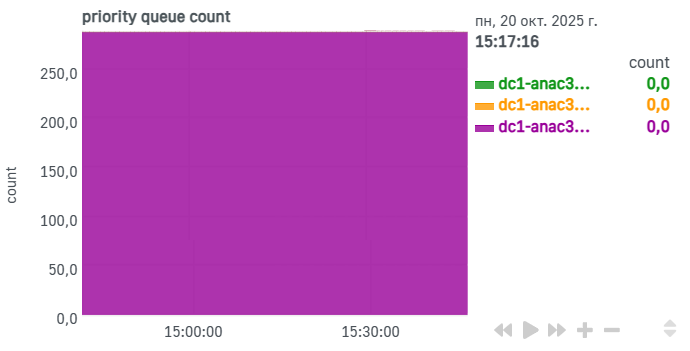

График «priority queue count»
На данном графике отображается количество задач в очереди для каждого узла кластера на временной шкале.
.png)
Метрики на графике:
- packetfence.redis.queue_stats_count.priority — количество задач с повышенным приоритетом в очереди, предназначенной для критически важных операций, требующих немедленной обработки.
График «pfsnmp_parsing_000 queue count»
На данном графике отображается количество задач в очереди для каждого узла кластера на временной шкале. Количество графиков зависит от процессов в системе AxelNAC.
.png)
Метрики на графике:
- packetfence.redis.queue_stats_count.pfsnmp_parsing — количество задач в очереди, предназначенной для временного хранения SNMP-трафика перед его разбором.

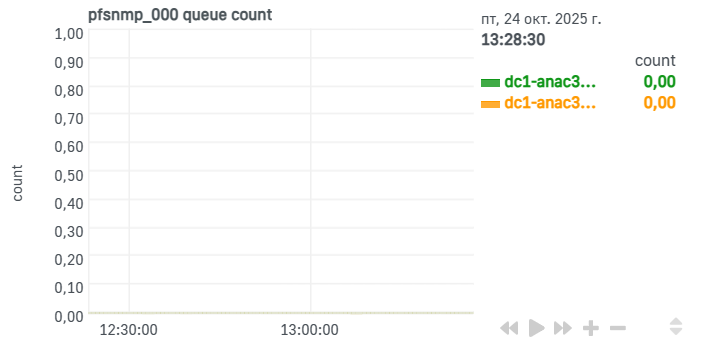

График «pfsnmp_000 queue count»
На данном графике отображается количество задач в очереди для каждого узла кластера на временной шкале.
.png)
Метрики на графике:
- packetfence.redis.queue_stats_count.pfsnmp — количество задач в очереди, обрабатывающей SNMP-трафик.

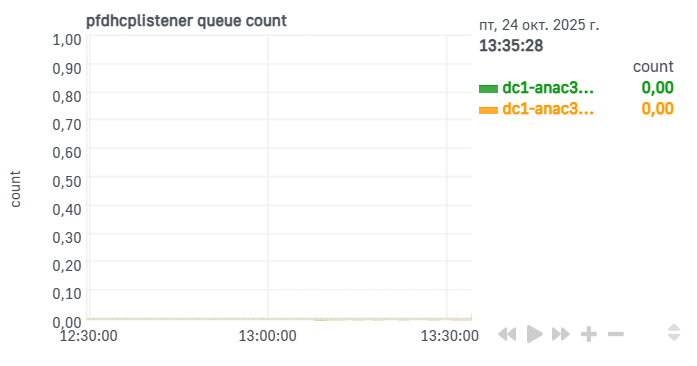

График «pfdhcplistener queue count»
На данном графике отображается количество задач в очереди для каждого узла кластера на временной шкале.
.png)
Метрики на графике:
- packetfence.redis.queue_stats_count.pfdhcplistener — количество задач в очереди, обрабатывающей DHCP-запросы.

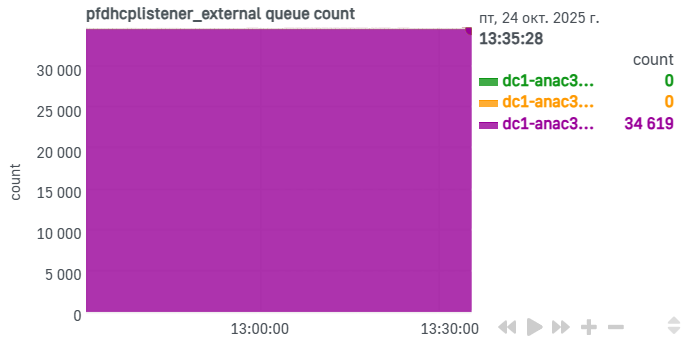

График «pfdhcplistener_external queue count»
На данном графике отображается количество задач в очереди для каждого узла кластера на временной шкале.
.png)
Метрики на графике:
- packetfence.redis.queue_stats_count.pfdhcplistener_external — количество задач в очереди, предназначенной для обслуживания DHCP-запросов внешних системы.
График «pfdetect queue count»
На данном графике отображается количество задач в очереди для каждого узла кластера на временной шкале.
.png)
Метрики на графике:
- packetfence.redis.queue_stats_count.pfdetect — количество задач в очереди, связанной с обнаружением сетевых событий и угроз.
Число невыполненных заданий в очереди
В данном блоке отображается количество задач, которые были переданы в обработку, но еще не завершены.
График «api_process_dhcpv4 outstanding»
На данном графике отображается количество невыполненных задач определенного типа для каждого узла кластера на временной шкале.
.png)
Метрики на графике:
- packetfence.redis.queue_stats_outstanding.api_process_dhcpv4 — количество невыполненных задач по обработке DHCPv4-запросов.

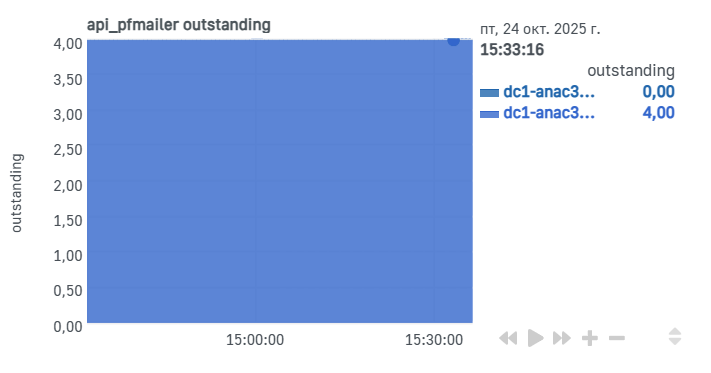

График «api_pfmailer outstanding»
На данном графике отображается количество невыполненных задач определенного типа для каждого узла кластера на временной шкале.
.png)
Метрики на графике:
- packetfence.redis.queue_stats_outstanding.api_pfmailer— количество невыполненных задач службы pfmailer, связанного с отправкой уведомлений.

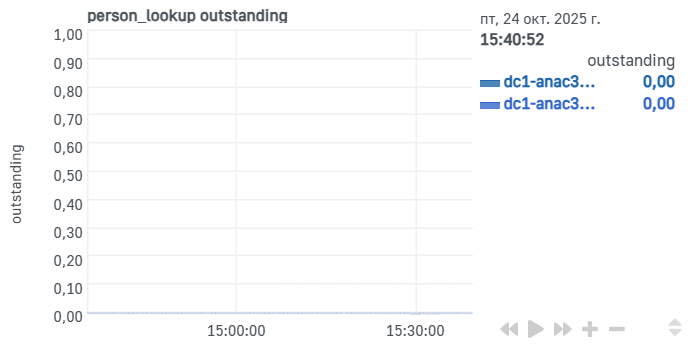

График «person_lookup outstanding»
На данном графике отображается количество невыполненных задач определенного типа для каждого узла кластера на временной шкале.
.png)
Метрики на графике:
- packetfence.redis.queue_stats_outstanding.prerson_lookup — количество невыполненных задач, связанных с поиском и идентификацией пользователей.

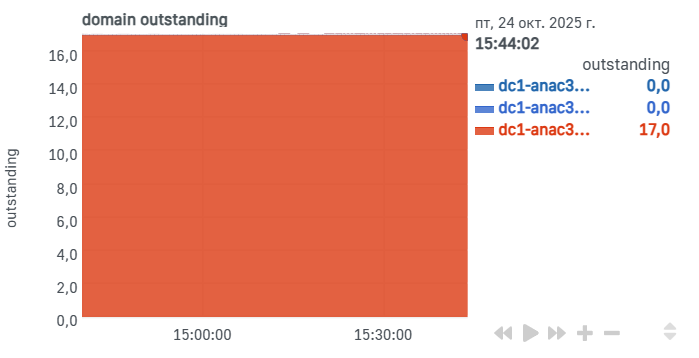

График «domain outstanding»
На данном графике отображается количество невыполненных задач определенного типа для каждого узла кластера на временной шкале.
.png)
Метрики на графике:
- packetfence.redis.queue_stats_outstanding.domain — количество невыполненных задач, связанных с определением доменной принадлежности устройств.

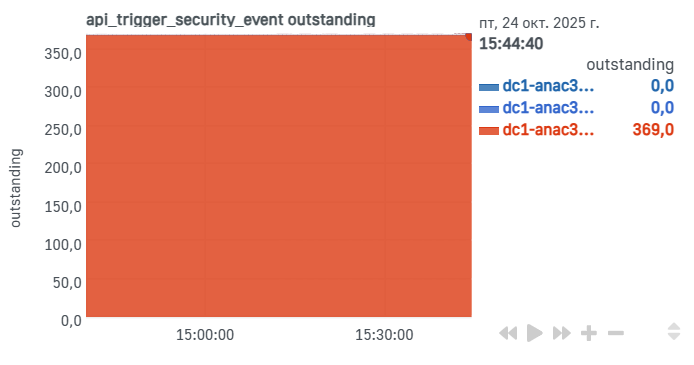

График «api_trigger_security_event outstanding»
На данном графике отображается количество невыполненных задач определенного типа для каждого узла кластера на временной шкале.
.png)
Метрики на графике:
- packetfence.redis.queue_stats_outstanding.api_trigger_security_event — количество невыполненных задач, связанных с обработкой событий безопасности.

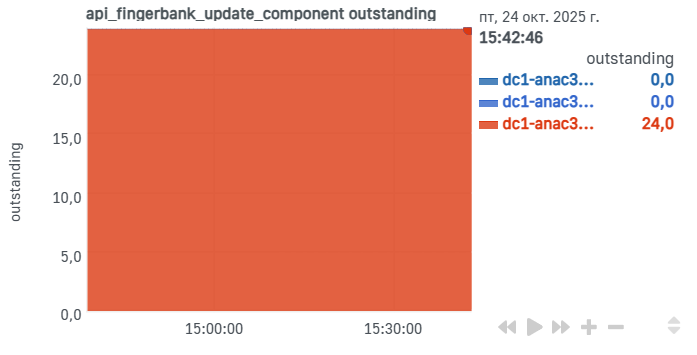

График «api_fingerbank_update_component outstanding»
На данном графике отображается количество невыполненных задач определенного типа для каждого узла кластера на временной шкале.
.png)
Метрики на графике:
- packetfence.redis.queue_stats_outstanding.api_fingerbank_update_component — количество невыполненных задач, связанных с обновлением компонентов Fingerbank.

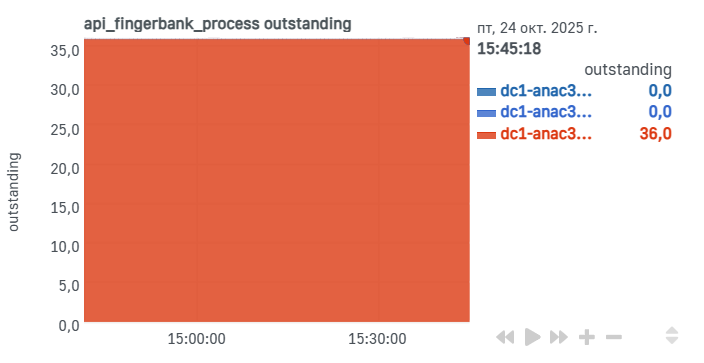

График «api_fingerbank_process outstanding»
На данном графике отображается количество невыполненных задач определенного типа для каждого узла кластера на временной шкале.
.png)
Метрики на графике:
- packetfence.redis.queue_stats_outstanding.api_fingerbank_process — количество невыполненных задач, связанных с работой Fingerbank.

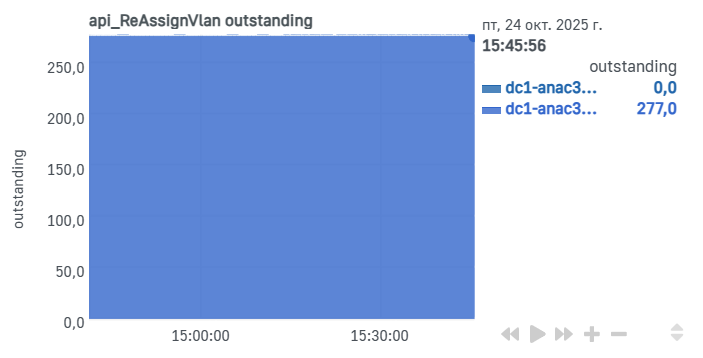

График «api_ReAssignVlan outstanding»
На данном графике отображается количество невыполненных задач определенного типа для каждого узла кластера на временной шкале.
.png)
Метрики на графике:
- packetfence.redis.queue_stats_outstanding.api_ReAssignVlan — количество невыполненных задач по переназначению VLAN.
Число завершенных заданий очереди
В данном блоке отображается количество задач, время ожидания которых превысило срок.
График «api_fingerbank_process expired»
На данном графике отображается количество задач определенного типа на временной шкале.
.png)
Метрики на графике:
- packetfence.redis.queue_stats_expired.api_fingerbank_update_component — количество истекших задач по обновлению данных Fingerbank.

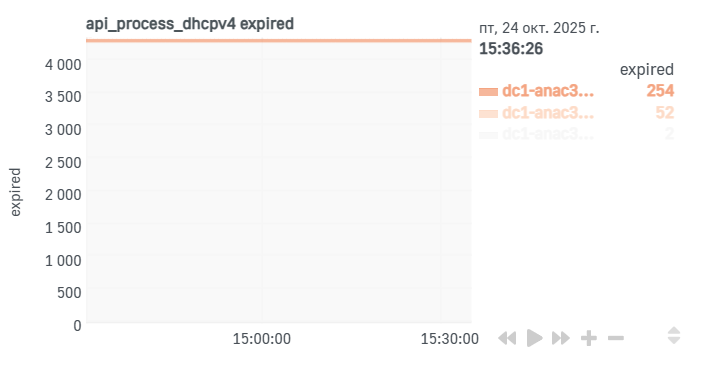

График «api_process_dhcpv4 expired»
На данном графике отображается количество задач определенного типа на временной шкале.
.png)
Метрики на графике:
- packetfence.redis.queue_stats_expired.api_process_dhcpv4 — количество невыполненных задач DHCPv4.
