Вкладка Система предназначена для визуального мониторинга состояния системы AxelNAC. Она позволяет администраторам отслеживать производительность и доступность узлов кластера, а также общее состояние системных ресурсов и сетевых подключений в режиме реального времени.

Вкладка «Система»

На данной вкладке отображены следующие блоки:

• Информационные показатели:
  • Узлы кластера с их временем непрерывной работы. Позволяют определить активность узлов и время, прошедшее с момента их последнего перезапуска.

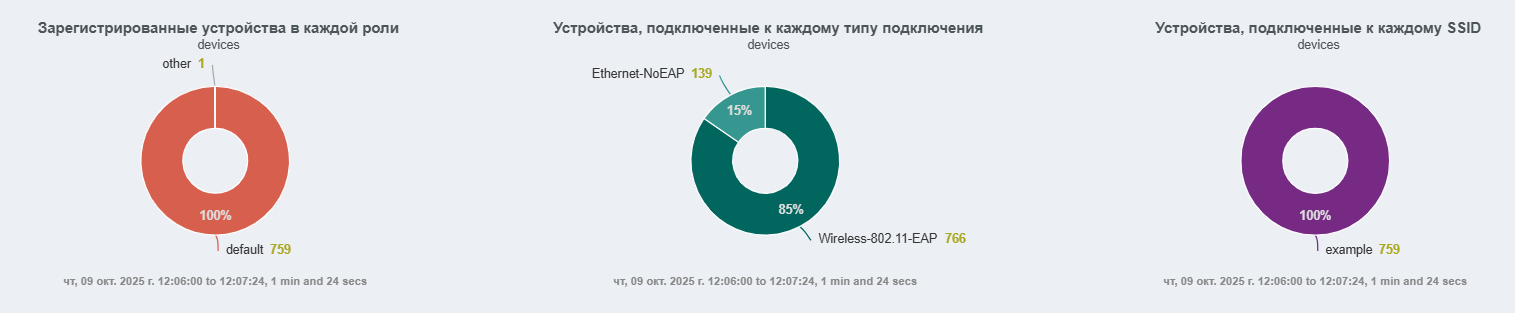

  • Круговые диаграммы. Отображают основное распределение устройств по различным критериям.



    Назначения круговых диаграмм:

    • Зарегистрированные устройства в каждой роли — на данной диаграмме отображены узлы и их разделение по соответствующим ролям;
    • Устройства, подключенные к каждому типу подключения — на данной диаграмме отображены узлы и их распределение по типу подключения;
    • Устройства, подключенные к каждому SSID — на данной диаграмме отображены узлы и их разделение по SSID.

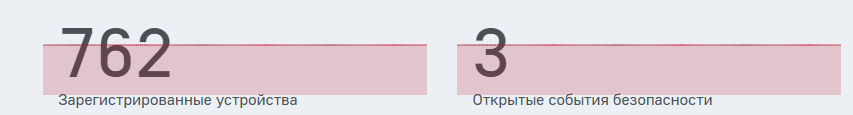

  • Счетчики. Показывают общее количество зарегистрированных устройств и открытых событий безопасности на временной шкале. Для того чтобы посмотреть точные значения в определенный момент времени, наведите на график курсор мыши.



    Назначения диаграмм:

    • Зарегистрированные устройства — текущее количество устройств, зарегистрированных в системе;
    • Открытые события безопасности — текущее количество открытых событий безопасности.
• Блок Система. В блоке ниже отображены технические метрики системы AxelNAC. Подробнее об этом блоке читайте ниже.
• Блок Сетевое взаимодействие. В блоке ниже отображены метрики сетевой активности IPv4. Подробнее об этом блоке читайте ниже.

Блок «Система»

Блок Система содержит графики, отображающие текущее состояние и нагрузку системных ресурсов.

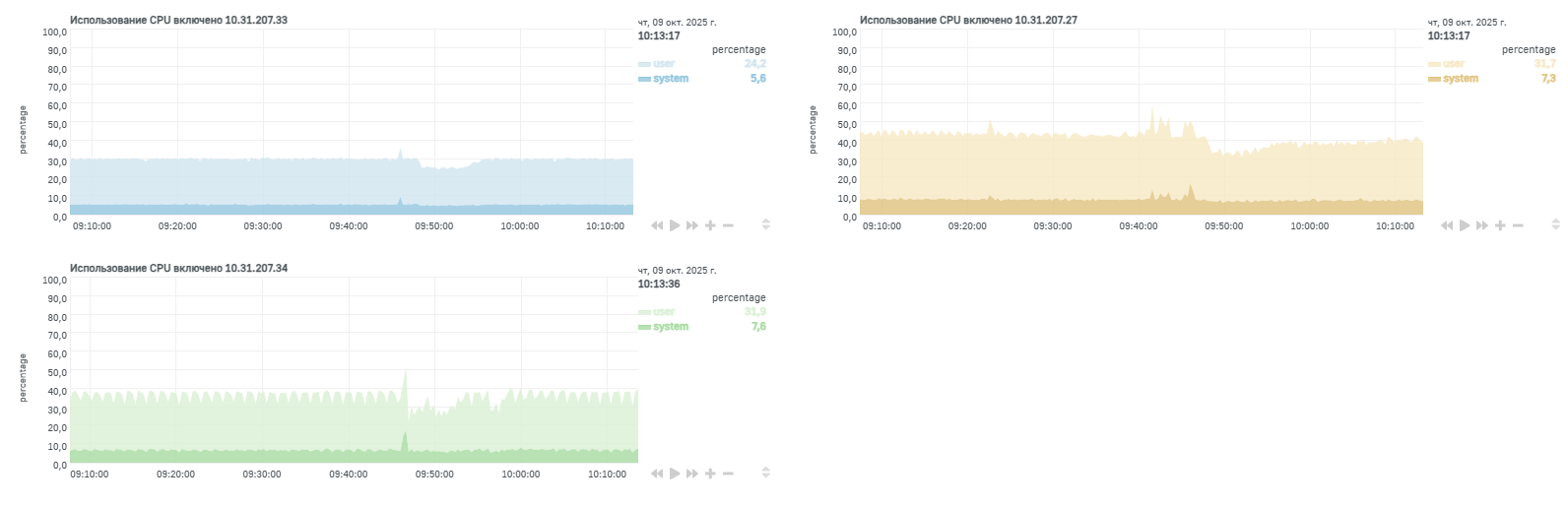

График «Использование CPU»

На данных графиках отображается процент загрузки процессора для каждого узла кластера на временной шкале.

Метрики на графике:

• user — использование процессора пользовательскими процессами в процентах;
• system — использование процессора системными процессами в процентах.

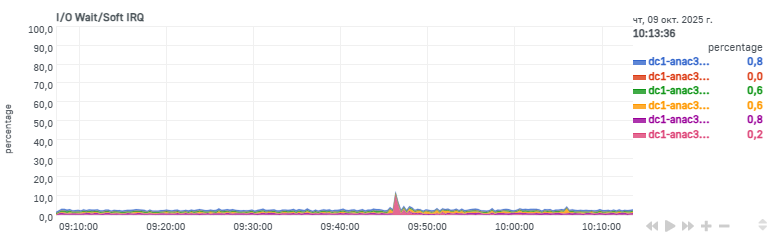

График «I/O Wait/Soft IRQ»

На данном графике отображаются проценты загрузки процессора, показывающие, сколько времени он провел в ожидании операций ввода-вывода (I/O) и в обработке прерываний от программных прерываний (Soft IRQ) для каждого узла кластера на временной шкале.

Метрики на графике:

• system.cpu.softirq — время, которое процессор тратит на обработку прерываний, генерируемых программным обеспечением;
• system.cpu.iowait — время, в течение которого процессор ожидает завершения операций ввода-вывода.

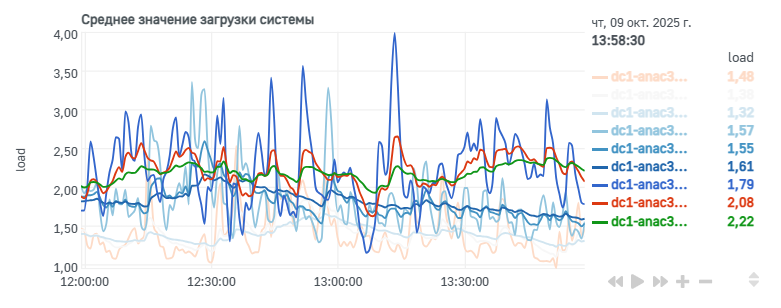

График «Среднее значение загрузки системы»

На данном графике отображается значение средней загрузки системы для каждого узла кластера на временной шкале.

Метрики на графике:

• system.load.load1 — средняя загрузка системы за последнюю минуту;
• system.load.load5 — средняя загрузка системы за последние 5 минут;
• system.load.load15 — средняя загрузка системы за последние 15 минут.

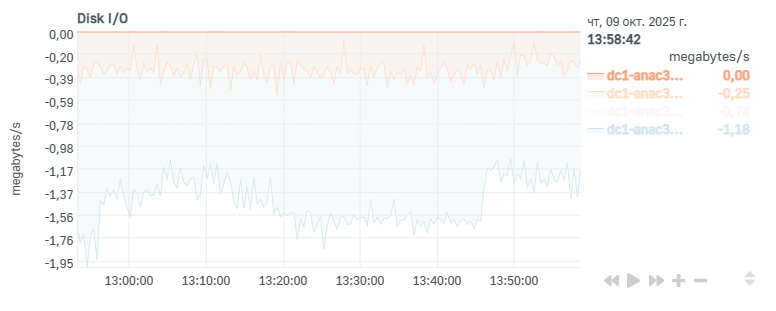

График «Disk I/O»

На данном графике отображается скорость операций чтения/записи для каждого узла кластера на временной шкале.

Метрики на графике:

• system.io.in — скорость чтения с диска в МБ/с;
• system.io.out — скорость записи на диск в МБ/с (отображается в отрицательных значениях, чтобы наглядно показать разницу между записью и чтением на диск).

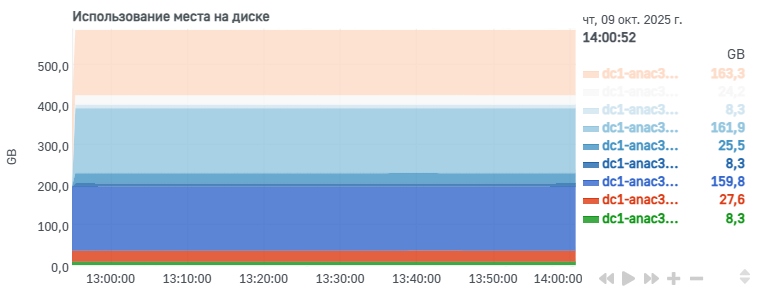

График «Использование места на диске»

На данном графике отображается объем места на диске для каждого узла кластера на временной шкале.

Метрики на графике:

• dc1-anac3-n2.disk_space._.avail — объем доступного свободного дискового пространства;
• disk_space._.used — объем занятого дискового пространства;
• disk_space._.reserved for root — объем, зарезервированный системой для пользователя root.

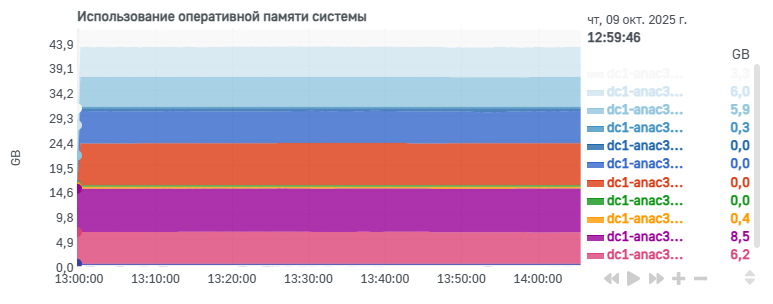

График «Использование оперативной памяти системы»

На данном графике отображается объем оперативной памяти для каждого узла кластера на временной шкале.

Метрики на графике:

• system.ram.free — объем свободной памяти;
• system.ram.used — объем используемой памяти;
• system.ram.cached — объем памяти, занятой под кэш;
• system.ram.buffers — память, используемая буфером ядра.

График «Использование Swap системы»

На данном графике отображается объем использования Swap-системы для каждого узла кластера на временной шкале.

Метрики на графике:

• system.swap.used —  объем использования Swap-системы.

График «Swap I/O»

На данном графике отображается скорость операций чтения/записи Swap-системы для каждого узла кластера на временной шкале.

Метрики на графике:

• system.swapio.in — скорость чтения данных из Swap-системы в КБ/с;
• system.swapio.out — скорость записи в Swap-систему в КБ/с.

Блок «Сетевое взаимодействие»

Блок Сетевое взаимодействие содержит графики, связанные с сетевой активностью.

График «Сетевая производительность»

На данном графике отображается сетевая производительность на временной шкале.

Метрики на графике:

• system.ipv4.received — скорость входящего трафика в МБ/с;
• system.ipv4.sent — скорость исходящего трафика в МБ/с (отображается в отрицательных значениях, чтобы наглядно показать разницу между входящим и исходящим трафиком).

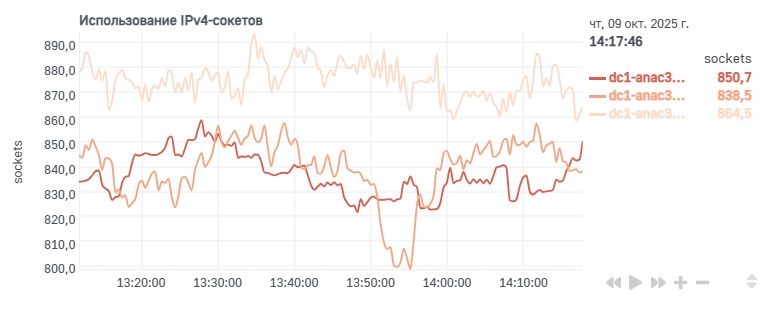

График «Использование IPv4-сокетов»

На данном графике отображается количество используемых IPv4-сокетов на временной шкале.

Метрики на графике:

• ipv4.sockstat_sockets.used — количество используемых IPv4-сокетов.
