AxelNAC позволяет модифицировать предустановленное взаимодействие с сетевым оборудованием. В данной статье описан процесс работы с механизмами Switch-фильтрации.

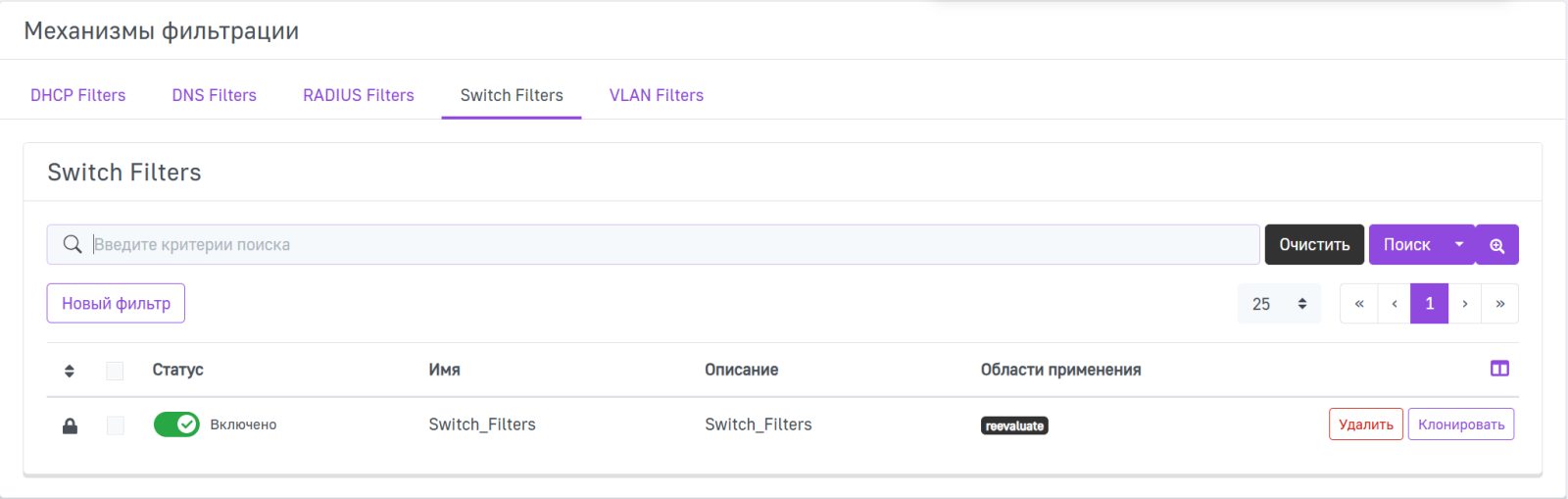

Вкладка «Switch Filters»

На данной вкладке выполняется создание и изменение существующих Switch-фильтров.

По умолчанию в таблице отображаются 4 столбца:

• Статус — активность Switch-фильтра. Нажмите на иконку, отображающую статус, чтобы изменить его доступность;
• Имя — имя Switch-фильтра;
• Описание — описание Switch-фильтра;
• Области применения — область, для которой должен сработать фильтр.

Управление таблицей

Набор отображаемых столбцов в таблице может быть изменен, для этого нажмите на иконку . В выпадающем списке нажмите на название столбца, отображение которого в таблице необходимо изменить.

По умолчанию на странице отображается 25 записей, однако вы можете выбрать отображение 10, 50, 100, 200, 500 и 1000 записей на странице. Для этого нажмите на поле  в правом верхнем углу списка и выберите в выпадающем списке необходимое количество для отображения.

 Вы можете отсортировать таблицу,  для этого нажмите на иконку  и перетащите запись в нужное место. Если вместо этой иконки отображается иконка , место расположения этой записи изменить нельзя. По умолчанию все записи в таблице отображаются в порядке добавления.

Для переключения между страницами используйте блок в правом верхнем углу списка.

Создание нового Switch-фильтра

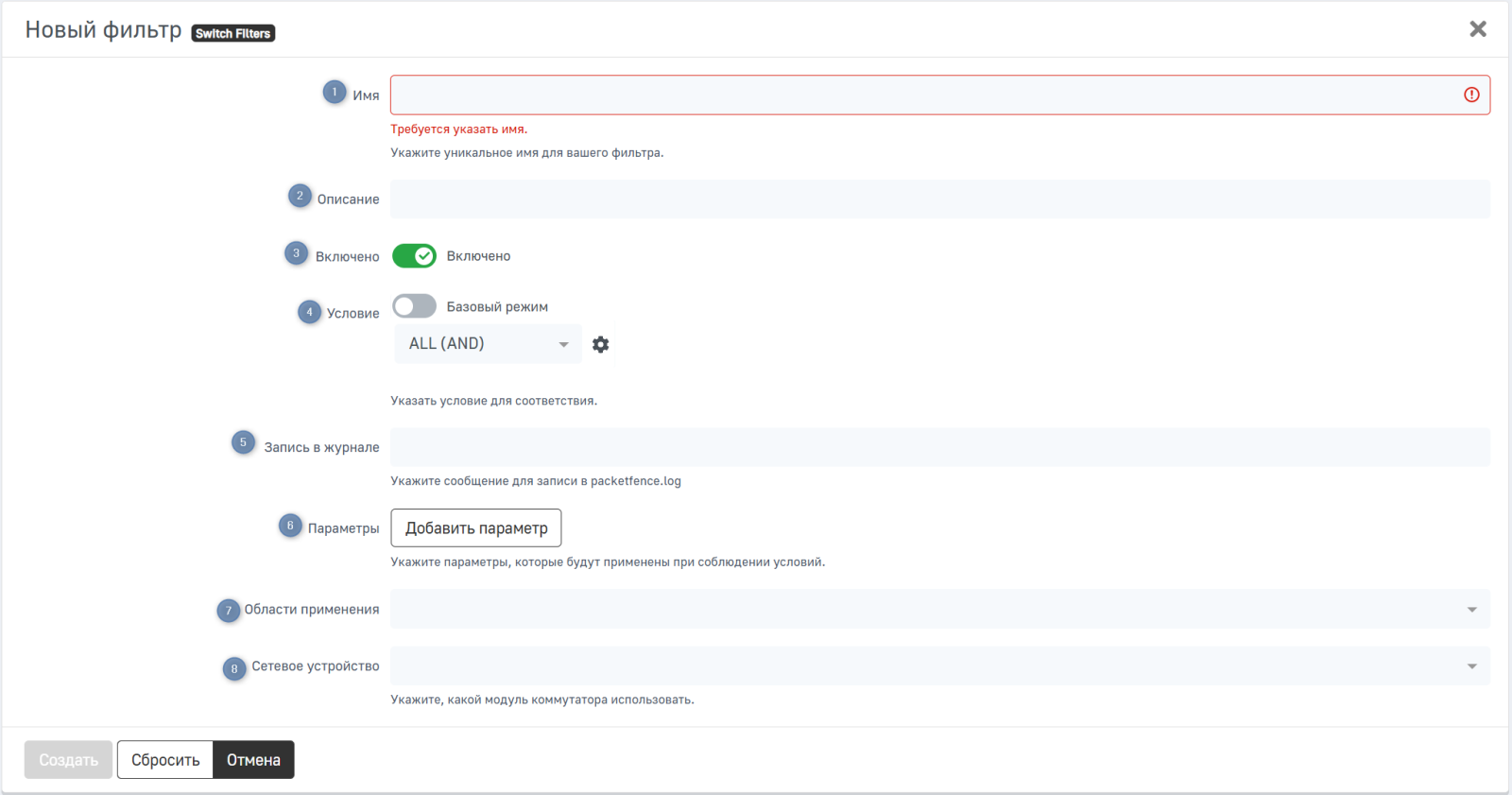

Для того, чтобы создать новый Switch-фильтр, нажмите Новый фильтр в левом верхнем углу страницы.

В данном меню доступны следующие настройки:

1. Имя — имя Switch-фильтра, которое будет отображаться в таблице со списком всех Switch-фильтров. Имя может содержать только цифры, латинские буквы, дефисы, точку и знак подчеркивания. Задается при создании Switch-фильтра и не может быть изменено в дальнейшем;
2. Описание — описание Switch-фильтра, которое будет отображаться в таблице со списком всех Switch-фильтров;
3. Включено — активность Switch-фильтра. Нажмите на иконку, отображающую статус, чтобы изменить его доступность;
4. Условие — условия для срабатывания фильтра. Данные условия могут быть заданы как в базовом, так и в расширенном режиме:
   • Базовый режим — в базовом режиме вы можете настроить дополнительные фильтры с помощью операторов и значений. Для того, чтобы добавить новую строку, нажмите на иконку шестеренки справа от поля выбора оператора и выберите тип строки, которую вы хотите добавить. Для того, чтобы клонировать или удалить строку, вы также можете использовать иконку шестеренки;
   • Расширенный режим — для переключения в расширенный режим, активируйте переключатель сверху от формы выбора параметров расширенных фильтров. В данном режиме вы можете настроить расширенные фильтры с помощью синтаксиса, описанного здесь.
5. Запись в журнале — сообщение для записи в packetfence.log;
6. Параметры — параметры, которые будут применены при соблюдении условий. Укажите параметр и его значение;
7. Области применения — область, для которой должен сработать фильтр. Возможные значения:
   • radius_request — область, применяемая в момент запроса RADIUS, в ответе на который отправляется заданная информация;
   • locationlog — область, применяемая в момент обогащения информацией о конечном устройстве;
   • instantiate_module — область, применяемая при добавлении сетевого оборудования;
   • radius_authorize — область, применяемая в момент запроса RADIUS-авторизации, в ответе на который отправляется заданная информация;
   • reevaluate — область, применяемая в момент реаутентификации конечного устройства;
   • external_portal — область, применяемая в момент обнаружения конечного устройства на Captive-портале;
8. Сетевое устройство — используемый модуль коммутатора.

Для того чтобы создать новый Switch-фильтра, заполните параметры конфигурации и нажмите Создать. Чтобы сбросить введенные параметры на стандартные значения, нажмите Сбросить. Для возвращения на предыдущую страницу без сохранения выполненных на странице действий, нажмите Отменить.

Поиск Switch-фильтра

Для того чтобы найти определенный Switch-фильтр, можно выполнить поиск по критериям: Имя, Описание. Введите интересующий критерий в поле поиска и нажмите Поиск. Нажмите Очистить, чтобы сбросить критерии поиска.

Также можно выполнять поиск по нескольким критериям. Для этого нажмите на иконку лупы  справа от кнопки Поиск.

В меню расширенного поиска вы можете выбрать операторы И и ИЛИ и указать несколько критериев для поиска. Поиск можно вести по критериям:

• Имя — поиск по имени Switch-фильтра;
• Описание — поиск по описанию Switch-фильтра.

Также вам доступны следующие операторы:

• равно;
• не равно;
• начинается с;
• заканчивается на;
• содержит.

Для того чтобы изменить порядок выражений, нажмите и удерживайте иконку  и перетащите выражение. Чтобы удалить выражение, нажмите на иконку .

Вы можете сохранить и экспортировать существующий запрос, чтобы воспользоваться им позднее или импортировать уже существующий запрос. Все эти действия можно выбрать из выпадающего списка, нажав на иконку .

Редактирование настроек Switch-фильтра

Для того чтобы отредактировать Switch-фильтр, нажмите на строку в таблице с названием нужного Switch-фильтра. На открывшейся странице можно изменить все параметры Switch-фильтров.

Клонирование Switch-фильтров

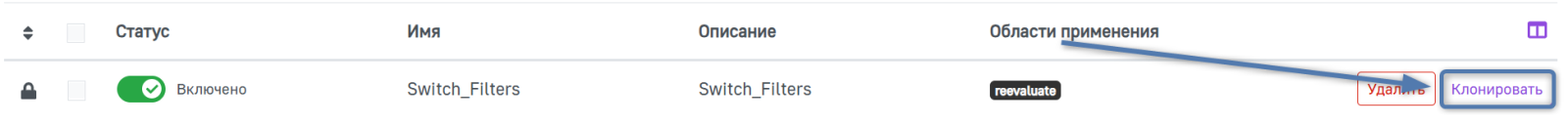

Для того чтобы создать копию определенного Switch-фильтра, нажмите Клонировать. После этого вам будет предложено отредактировать скопированный Switch-фильтр.

Также в режиме редактирования Switch-фильтра вы можете в конце страницы нажать кнопку Клонировать.

Удаление Switch-фильтра

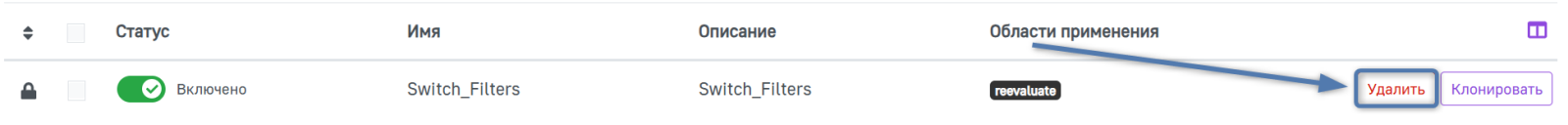

Для того чтобы удалить Switch-фильтр, нажмите Удалить. После этого подтвердите удаление.

Также в режиме редактирования Switch-фильтра вы можете в конце страницы нажать кнопку Удалить. После этого подтвердите удаление.

Групповые действия

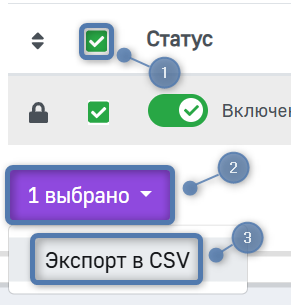

Для того чтобы выполнить действия с несколькими Switch-фильтрами, отметьте необходимые Switch-фильтры. Чтобы выполнить действия со всеми Switch-фильтрами в списке, нажмите на селектор  в шапке таблицы.

На данный момент единственное доступное групповое действие в системе — Экспорт в CSV. При его выборе, файл в формате .csv, содержащий записи таблицы, попадает в менеджер загрузки вашего браузера.
