Механизм фильтрации VLAN в AxelNAC позволяет конфигурировать различные сценарии пользовательского доступа к сети. В данной статье описан процесс работы с механизмами VLAN-фильтрации.

Вкладка «VLAN Filters»

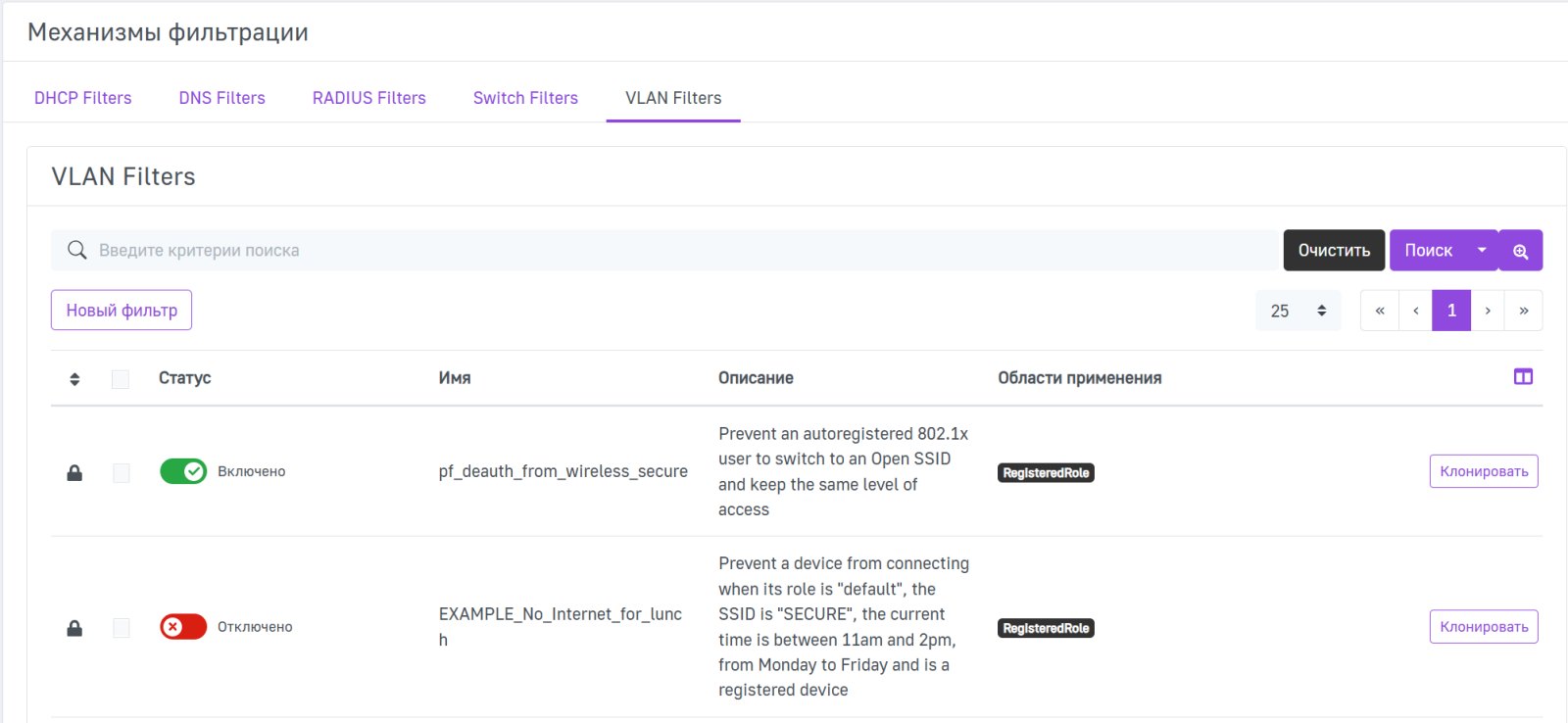

На данной вкладке выполняется создание и изменение существующих VLAN-фильтров.

По умолчанию в таблице отображаются 4 столбца:

• Статус — активность VLAN-фильтра. Нажмите на иконку, отображающую статус, чтобы изменить его доступность;
• Имя — имя VLAN-фильтра;
• Описание — описание VLAN-фильтра;
• Области применения — область, для которой должно сработать действие.

Управление таблицей

Набор отображаемых столбцов в таблице может быть изменен, для этого нажмите на иконку . В выпадающем списке нажмите на название столбца, отображение которого в таблице необходимо изменить.

По умолчанию на странице отображается 25 записей, однако вы можете выбрать отображение 10, 50, 100, 200, 500 и 1000 записей на странице. Для этого нажмите на поле  в правом верхнем углу списка и выберите в выпадающем списке необходимое количество для отображения.

 Вы можете отсортировать таблицу,  для этого нажмите на иконку  и перетащите запись в нужное место. Если вместо этой иконки отображается иконка , место расположения этой записи изменить нельзя. По умолчанию все записи в таблице отображаются в порядке добавления.

Для переключения между страницами используйте блок в правом верхнем углу списка.

Создание нового VLAN-фильтра

Для того, чтобы создать новый VLAN-фильтр, нажмите Новый фильтр в левом верхнем углу страницы.

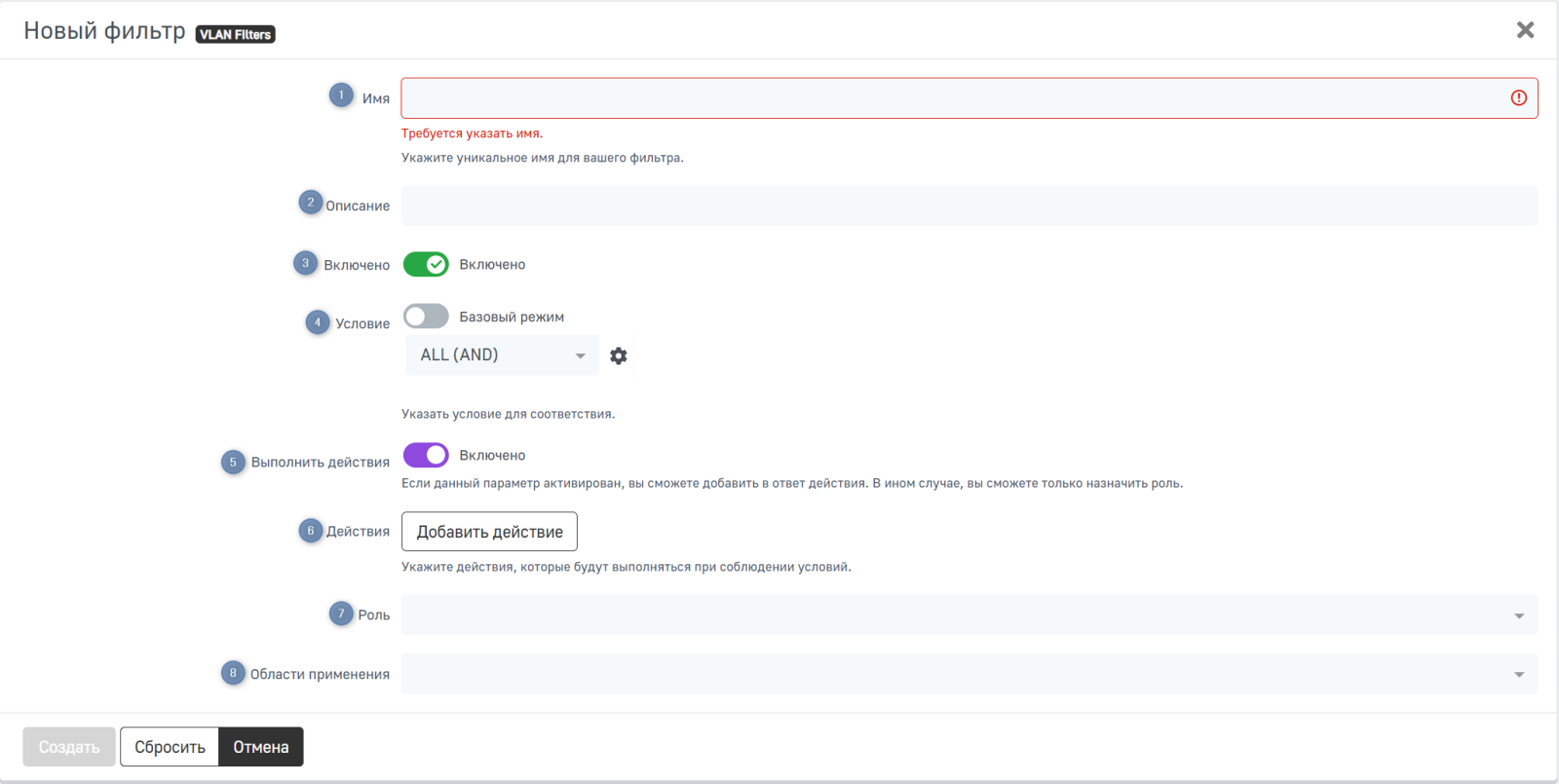

В данном меню доступны следующие настройки:

1. Имя — имя VLAN-фильтра, которое будет отображаться в таблице со списком всех VLAN-фильтров. Имя может содержать только цифры, латинские буквы, дефисы, точку и знак подчеркивания. Задается при создании VLAN-фильтра и не может быть изменено в дальнейшем;
2. Описание — описание VLAN-фильтра, которое будет отображаться в таблице со списком всех VLAN-фильтров;
3. Включено — активность VLAN-фильтра. Нажмите на иконку, отображающую статус, чтобы изменить его доступность;
4. Условие —  условия для срабатывания фильтра. Данные условия могут быть заданы как в базовом, так и в расширенном режиме:
   • Базовый режим — в базовом режиме вы можете настроить дополнительные фильтры с помощью операторов и значений. Для того, чтобы добавить новую строку, нажмите на иконку шестеренки справа от поля выбора оператора и выберите тип строки, которую вы хотите добавить. Для того, чтобы клонировать или удалить строку, вы также можете использовать иконку шестеренки;
   • Расширенный режим — для переключения в расширенный режим, активируйте переключатель сверху от формы выбора параметров расширенных фильтров. В данном режиме вы можете настроить расширенные фильтры с помощью синтаксиса, описанного здесь.
5. Выполнить действия — при активации данного параметра добавляется параметр Действия;
6. Действия — определяют, что произойдет после успешного выполнения условий. Укажите действие и его параметры;
7. Роль — роль, для которой будет применяться данное действие;
8. Области применения — область, для которой должно сработать действие. Возможные варианты:
   • RegistrationRole — область, применяемая для незарегистрированных конечных устройств;
   • RegisteredRole — область, применяемая для зарегистрированных конечных устройств;
   • IsolationRole — область, применяемая для изолированных конечных устройств;
   • InlineRole — область, применяемая для конечных устройств, использующих Inline-подключение;
   • AutoRegister — область, устанавливающая для узла авторегистрацию;
   • NodeInfoForAutoReg — область, сообщающая узла о возможности авторегистрироваться;
   • IsPhone — область, устанавливающая для данного узла статус Телефон.

Для того чтобы создать новый VLAN-фильтр, заполните параметры конфигурации и нажмите Создать. Чтобы сбросить введенные параметры на стандартные значения, нажмите Сбросить. Для возвращения на предыдущую страницу без сохранения выполненных на странице действий, нажмите Отменить.

Поиск VLAN-фильтра

Для того чтобы найти определенный VLAN-фильтр, можно выполнить поиск по критериям: Имя, Описание. Введите интересующий критерий в поле поиска и нажмите Поиск. Нажмите Очистить, чтобы сбросить критерии поиска.

Также можно выполнять поиск по нескольким критериям. Для этого нажмите на иконку лупы  справа от кнопки Поиск.

В меню расширенного поиска вы можете выбрать операторы И и ИЛИ и указать несколько критериев для поиска. Поиск можно вести по критериям:

• Имя — поиск по имени VLAN-фильтра;
• Описание — поиск по описанию  VLAN-фильтра.

Также вам доступны следующие операторы:

• равно;
• не равно;
• начинается с;
• заканчивается на;
• содержит.

Для того чтобы изменить порядок выражений, нажмите и удерживайте иконку  и перетащите выражение. Чтобы удалить выражение, нажмите на иконку .

Вы можете сохранить и экспортировать существующий запрос, чтобы воспользоваться им позднее или импортировать уже существующий запрос. Все эти действия можно выбрать из выпадающего списка, нажав на иконку .

Редактирование настроек VLAN-фильтра

Для того чтобы отредактировать VLAN-фильтр, нажмите на строку в таблице с названием нужного VLAN-фильтра. На открывшейся странице можно изменить все параметры VLAN-фильтра.

Клонирование VLAN-фильтров

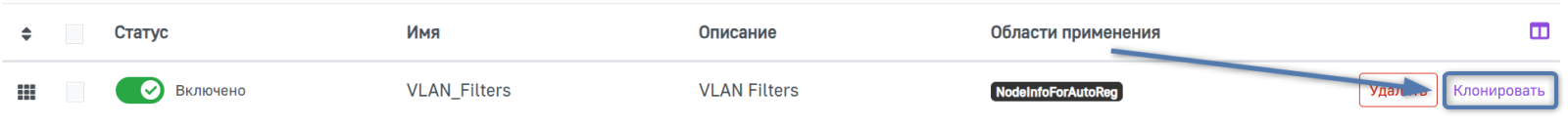

Для того чтобы создать копию определенного VLAN-фильтра, нажмите Клонировать. После этого вам будет предложено отредактировать скопированный VLAN-фильтр.

Также в режиме редактирования VLAN-фильтра вы можете в конце страницы нажать кнопку Клонировать.

Удаление VLAN-фильтра

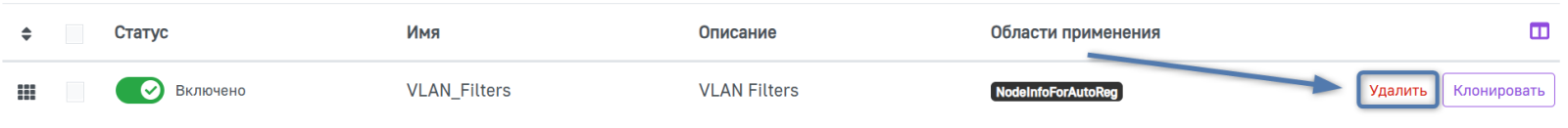

Для того чтобы удалить VLAN-фильтр, нажмите Удалить. После этого подтвердите удаление.

Также в режиме редактирования VLAN-фильтра вы можете в конце страницы нажать кнопку Удалить. После этого подтвердите удаление.

Групповые действия

Для того чтобы выполнить действия с несколькими VLAN-фильтрами, отметьте необходимые VLAN-фильтры. Чтобы выполнить действия со всеми VLAN-фильтрами в списке, нажмите на селектор  в шапке таблицы.

На данный момент единственное доступное групповое действие в системе — Экспорт в CSV. При его выборе, файл в формате .csv, содержащий записи таблицы, попадает в менеджер загрузки вашего браузера.
